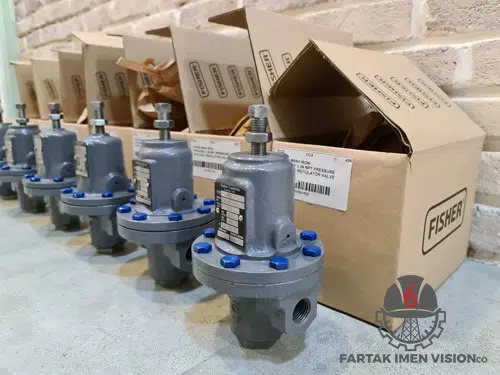

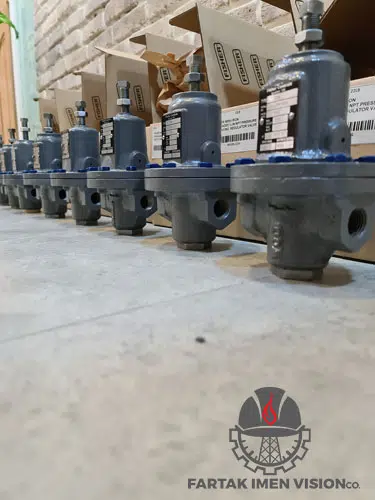

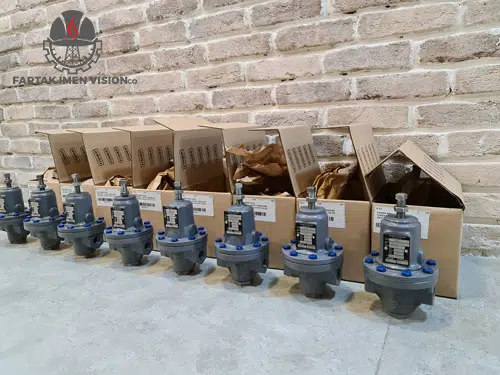

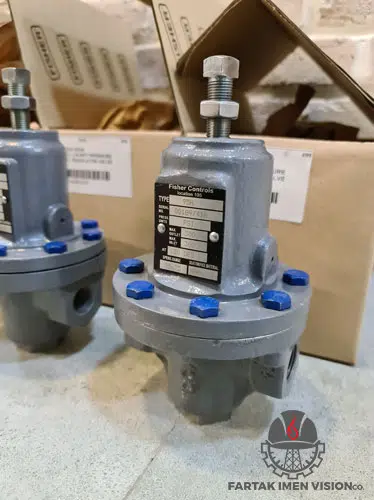

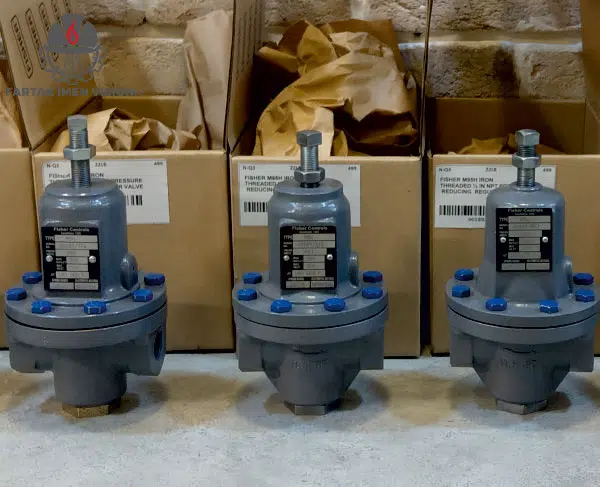

پرشر رگولاتور فیشر مدل Fisher Regulator 95H از خانوادهی سری 95 شرکت Fisher (Emerson) است، یک رگولاتور تکمرحلهای (Direct-Operated) با ظرفیت بالا که برای کنترل دقیق فشار خروجی بخار، هوا، گاز، آب و روغن و سیالات مشابه طراحی شده است.
طراحی Direct-Operated این سری باعث سرعت پاسخ بالا نسبت به رگولاتورهای پایلوتدار میشود، یعنی در نوسانات ناگهانی مصرف، فشار خروجی سریعتر تثبیت میشود، نکتهای که در خطوط بخار و گاز صنعتی اهمیت زیادی دارد.
اساس عملکرد
- فشار لاین پایینی به قسمت زیرین دیافراگم وارد میشود.
- در صورت رسیدن فشار لولههای پایینی به مقدار Set Point یا بیشتر، دیسک در مقابل اریفیس (Orifice) قرار گرفته و مانع عبور جریان میشود.
- با کاهش فشار در خط پایینی، فنر باز شده و دیسک را از اریفیس جدا میکند، که این باعث جریان سیال به سمت خط پایینی میشود.
- این رگولاتور با استفاده از نیروی فنر فشار خروجی را تنظیم میکند.
مشخصات فنی
| پارامتر | مقدار |
|---|---|
| بازه فشار خروجی | 5 تا 150 psig (0.35 تا 10.3 بار)، در سایزهای بزرگتر تا 5 تا 150 psig با اسپرینگهای مختلف |
| حداکثر فشار ورودی مجاز | تا 300 psig برای بدنه فولادی/استیل (250 psig برای چدن) |
| حداکثر دمای کاری | 20- تا 450 درجه فارنهایت (بدنه فولادی) / 40- تا 450 درجه فارنهایت (استیل ضدزنگ) |
| کلاس آببندی (Shutoff) | Class IV با نشیمنگاه فلزی، Class VI یا بهتر با نشیمنگاه الاستومری (طبق ANSI/FCI 70-3) |
| سایزهای بدنه | NPS 1/4، 1/2، 3/4، 1، 1-1/2، 2 (معادل DN 15 تا 50) |
| سایز اریفیس | از 1/4 اینچ (بدنه ۱/۴) تا 1-1/16 اینچ (بدنههای 1.5 و 2 اینچ) |
| نوع اتصال | NPT، فلنج ASME (CL150/CL300 RF)، یا SWE |
| جنس بدنه | چدن، فولاد کربنی، استیل ضدزنگ ۳۱۶، و برای سرویسهای خاص Monel یا Hastelloy C |
| جنس دیافراگم/نشیمنگاه | نیتریل (NBR) یا فلوئوروکربن (FKM) استاندارد؛ EPDM، PTFE و FFKM اختیاری |
| وزن تقریبی | از 4 پوند (2 کیلوگرم) برای بدنه 1/4 اینچ تا 73 پوند (33 کیلوگرم) برای بدنه 1.5 و 2 اینچ |
| گواهی NACE | سازگار با استانداردهای NACE MR0175 و MR0103 برای گاز ترش (سفارشی) |
کدام مدل از سری 95 را انتخاب کنم؟
| مدل | بازه فشار خروجی | ویژگی متمایز |
|---|---|---|
| 95L | 2 تا 30 psig (0.14 تا 2.1 بار) | برای فشارهای پایین، نشتی کلاس VI با نشیمنگاه الاستومری |
| 95H | 5 تا 150 psig (0.35 تا 10.3 بار)، P1=P2 تا 600 psig | فشار ورودی و خروجی یکسان قابل تحمل تا 600 psig؛ پرکاربردترین مدل صنعتی سری |
| 95HP | 15 تا 400 psig (1.0 تا 27.6 بار) | نشیمنگاه نرم (Soft-Seated)، برای فشارهای بالاتر از 95H |
| 95HT | 15 تا 300 psig (1.0 تا 20.7 بار) | نشیمنگاه فلزی، تحمل دما تا 650 درجه فارنهایت (343 درجه سانتیگراد) — مخصوص بخار سوپرهیت |
| 95LD / 95HD | نسخه دیفرانسیلی 95L/95H | با هندویل و پکینگباکس، برای کنترل فشار دیفرانسیل |
اگر دمای فرآیند بالای 300 درجه فارنهایت (بخار سوپرهیت) است:95HT
اگر فشار ورودی بالای 150 psig نیاز دارید ولی نشیمنگاه الاستومری کافی است:95HP
برای اکثر کاربردهای صنعتی معمول با فشار متوسط: 95H (همین محصول).
کاربردهای معمول
بر اساس مستندات فنی سازنده، این سری برای موارد زیر کاربرد دارد:
- بخار سوپرهیت
- تزریق بخار (Steam Injection)
- بخار همراه (Steam Tracing)
- پرج نیتروژن
- آب تغذیه دیگ بخار (Boiler Feed Water)
- مواد شیمیایی فرآیندی، آب خنککننده
- خطوط سوخت
- تأمین هوای پنوماتیک
مشخصات تایپ پرشر رگولاتور فیشر Fisher Regulator 95H
- مناسب برای فشارهای خروجی در بازه: 0.34 تا 10.3 Bar / 5 تا 150 psig
- این مدل مشابه Fisher 95L است اما توانایی عبور فشارهای خروجی بالاتر در سایزهای مختلف را دارد:
- NPS: 1/4، 1/2، 3/4، 1 / DN15، 20 و 25
- برای اریفیسهایی با سایز in. 1-1/16 / 27 mm نیز مناسب است و توانایی ارائه فشار خروجی در بازه 5 تا 150 psig / 0.34 تا 10.3 Bar را دارد.
نکات مهم انتخاب و سفارش
- فشار P1 = P2 تا 600 psig: یکی از ویژگیهای خاص 95H این است که فشار ورودی و خروجی مجاز تا 600 psig برابر است، یعنی برخلاف بسیاری از رگولاتورها، محدودیت شدیدی بین فشار ورودی و خروجی ندارد.
- نسبت Turndown بالا: برای جریانهای کم نیازی به تریم Cv پایین جداگانه نیست.
- تعمیر آسان: قطعات نشیمنگاه با باز کردن پلاگ پایین بدنه، بدون جدا کردن کامل رگولاتور از خط، قابل دسترسی هستند.
- برای گازهای طبیعی، پروپان و بوتان، ظرفیت هوا باید با ضریب تبدیل مربوطه (به ترتیب 1.29، 0.808 و 0.707) ضرب شود تا ظرفیت واقعی سیال بهدست آید، این محاسبه را کارشناسان فروش برای شما انجام میدهند.
نسل جدید این محصول: سری MR95
شرکت Emerson علاوه بر سری کلاسیک 95 (که همین Fisher 95H بخشی از آن است)، نسل جدیدی از این رگولاتورها را با نام MR95 Series نیز عرضه کرده است. سری قدیمی 95 همچنان تولید، پشتیبانی و دارای قطعات یدکی است و برای پروژههای جاری گزینهی معتبری محسوب میشود، اما اگر پروژهی جدیدی در دست طراحی دارید یا به دنبال جدیدترین نسل این تکنولوژی هستید، میتوانید مدل MR95 را نیز بررسی کنید.
جدول مشخصات
| TYPE | BODY SIZE, NPS / DN | OUTLET PRESSURE RANGE (psig / bar) | SPRING WIRE DIAMETER (in. / mm) | SPRING FREE LENGTH (in. / mm) | COLOR |
|---|---|---|---|---|---|
| 95H | 1/4 | 15 to 30 / 1.0 to 2.1 | 0.148 / 3.76 | 2.00 / 50.8 | Yellow |
| 25 to 75 / 1.7 to 5.2 | 0.172 / 4.37 | 2.00 / 50.8 | Green | ||
| 70 to 150 / 4.8 to 10.3 | 0.207 / 5.26 | 1.93 / 49.2 | Red | ||
| 1/2 / 15 | 15 to 30 / 1.0 to 2.1 | 0.207 / 5.26 | 2.50 / 63.5 | Yellow | |
| 25 to 75 / 1.7 to 5.2 | 0.234 / 5.94 | 2.57 / 65.2 | Green | ||
| 70 to 150 / 4.8 to 10.3 | 0.281 / 7.14 | 2.44 / 62.0 | Red | ||
| 3/4, 1 / 20, 25 | 15 to 30 / 1.0 to 2.1 | 0.306 / 7.77 | 4.00 / 102 | Yellow | |
| 25 to 75 / 1.7 to 5.1 | 0.343 / 8.71 | 4.00 / 102 | Green | ||
| 70 to 150 / 4.8 to 10.3 | 0.406 / 10.3 | 4.00 / 102 | Red | ||
| 1-1/2, 2 / 40, 50 | 5 to 80 / 0.34 to 5.5 | 0.531 / 13.5 | 6.56 / 167 | Light Blue | |
| 60 to 120 / 4.1 to 8.3 | 0.562 / 14.3 | 6.56 / 167 | Light Gray | ||
| 100 to 140 / 6.9 to 9.7 | 0.593 / 15.1 | 6.50 / 165 | Yellow | ||
| 120 to 150 / 8.3 to 10.3 | 0.656 / 16.7 | 6.56 / 167 | Black |
تماس برای خرید رگولاتور فیشر
برای اطلاع از قیمت و مشاوره خرید رگولاتور فیشر Fisher 95H با کارشناسان فروش ما تماس بگیرید:
02191094546
سوالات متداول
1. 1. تفاوت اصلی 95H با 95L چیست؟
95L برای فشارهای خروجی پایین (2 تا 30 psig) طراحی شده، در حالی که 95H بازهی فشاری بالاتری (5 تا 150 psig) را پوشش میدهد و میتواند فشار ورودی تا 600 psig را نیز تحمل کند.
2. 2. آیا 95H برای بخار سوپرهیت مناسب است؟
برای بخار سوپرهیت با دمای بالای 300 درجه فارنهایت، مدل 95HT (با نشیمنگاه فلزی و تحمل دما تا 650 درجه فارنهایت) گزینهی مناسبتری است. مدل 95H با دیافراگم استاندارد برای دماهای متعارفتر طراحی شده است.
3. 3. کلاس آببندی این رگولاتور چقدر است؟
Fisher 95H: با نشیمنگاه فلزی، کلاس IV و با نشیمنگاه الاستومری، کلاس VI یا بهتر (طبق استاندارد ANSI/FCI 70-3) — یعنی نشتی عملاً ناچیز در حالت قطع کامل جریان.
4. 4. آیا این رگولاتور برای سرویس گاز ترش (Sour Gas) قابل سفارش است؟
بله، با انتخاب متریالهای سازگار با استاندارد NACE MR0175/MR0103، این مدل برای سرویسهای گاز ترش هم قابل تأمین است.
5. 5. وزن و نوع اتصال این رگولاتور در سایزهای مختلف چطور است؟
از حدود 2 کیلوگرم برای بدنه 1/4 اینچ تا 33 کیلوگرم برای بدنههای 1.5 و 2 اینچ متغیر است. اتصالات بهصورت NPT یا فلنج استاندارد ASME (کلاس 150 یا 300) موجود است.
6. 6. نحوهی تعیین ظرفیت (Sizing) این رگولاتور چگونه است؟
بظرفیت بر اساس ضرایب Cv/Cg مشخصشده در جداول سازنده و شرایط فشار ورودی/خروجی پروژه محاسبه میشود. برای دقت بیشتر، کارشناسان فنی با نرمافزار Fisher Sizing Program این محاسبه را انجام میدهند، کافی است شرایط فشار و دبی پروژهتان را با ما در میان بگذارید.
7. آیا این رگولاتور برای سیستمهای فشار بالا مناسب است؟
بله، مدل Fisher 95HP و برخی سایزهای Fisher 95H برای فشارهای بالاتر طراحی شدهاند.
8. چگونه میتوان این دستگاه را تهیه کرد؟
رای خرید، ثبت سفارش، دریافت مشاوره تخصصی و اطلاع از قیمت روز، میتوانید با شماره 02191094546 تماس بگیرید.
