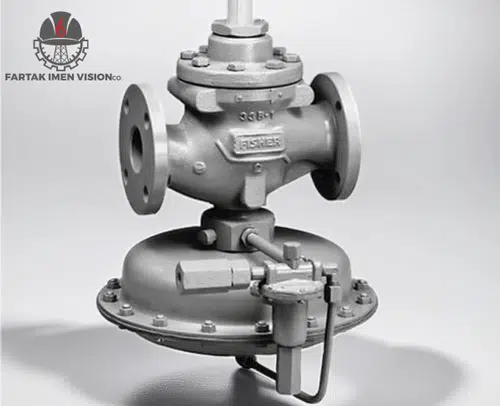

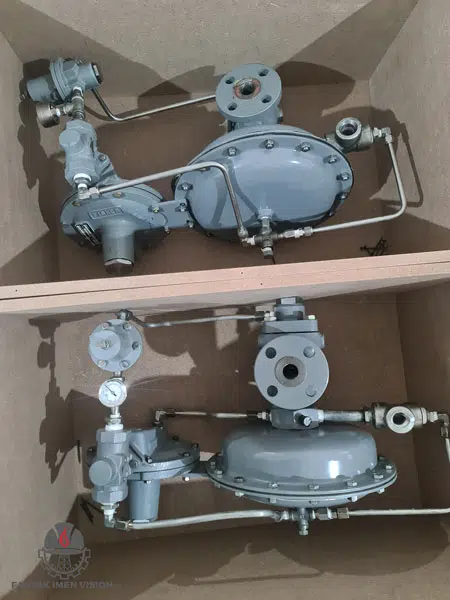

رگلاتور فشار فیشر 1098 Fisher Pressure Reducing Regulator EGR یکی از تجهیزات پیشرفته و کارآمد برای کاهش فشار گاز در سیستمهای صنعتی است. این رگولاتور در اندازههای متنوع عرضه میشود و قابلیتهای خاصی دارد که آن را از دیگر مدلها متمایز میکند.
رگلاتور فشار فیشر 1098 EGR یک تجهیز پایلوت-عملگر (Pilot-Operated) با دقت بالاست که از خود فشار گاز موجود در خط فرآیندی بهعنوان منبع تغذیهی پایلوت استفاده میکند، به همین دلیل نیازی به منبع هوای تغذیهی خارجی جداگانه ندارد و 100٪ گاز پایلوت مصرفی به سمت پاییندست خط تخلیه میشود (بدون بلید اتمسفریک و هدررفت گاز).
ویژگیهای کلیدی
- اندازههای متنوع: در انواع فلنجی و رزوهای با کلاس فلنجی حداکثر ANSI CL600 عرضه میشود.
- ابعاد گسترده: اندازه ورودی حداکثر 12 اینچ و خروجی حداکثر 6 اینچ.
- عملکرد دقیق: مجهز به یک پیلوت و اکچویتور برای عملکرد سریع و دقیق؛ دیافراگم بزرگسایز و کیج خطی امکان Turn Down بالا و کنترل پایدار در نوسانات شدید دبی پاییندست را فراهم میکند.
- کنترل در اختلاف فشار پایین: قابلیت کنترل دقیق حتی در اختلاف فشارهای (Differential) پایین تا حدود 1 psid (معادل 70 مبار).
- کاهش نویز عملکرد: در نسخههای مجهز به Whisper Trim™ Cage، سطح صدای عملیاتی تا 30 دسیبل کاهش مییابد.
- نگهداری آسان بدون خارج کردن بدنه از خط: طراحی Top Entry امکان بازرسی، تمیزکاری و تعویض قطعات داخلی (Trim) را بدون نیاز به باز کردن بدنه از روی خط لوله فراهم میکند.
- کاربرد در سیستمهای مانیتورینگ: میتوان از آن بهعنوان یک محافظ در سیستمهای مانیتورینگ با استفاده از پیلوت مانیتورینگ بهره برد.
- نشتی حداقلی: دارای بالاترین کلاس نشتی یعنی Bubble-Tight Shut off (با پلاگ فلزی لبهتیز و نشیمن نرم) برای اطمینان از عدم نشتی گاز در حالت قطع کامل.
- نشانگر جابجایی (Travel Indicator): بازرسی سرویس و عیبیابی سیستم را سادهتر میکند.
- گستره فشار خروجی متنوع: قابلیت ارائه بازههای متنوع فشار خروجی.
- توانایی عبور جریانهای بالا: مناسب برای سیستمهایی با نیاز به عبور جریانهای زیاد.
مزایای رگولاتور فشار فیشر 1098 EGR
- ارائه فشار دقیق و پایدار در سیستمهای صنعتی، مستقل از تغییرات فشار ورودی یا دبی مصرفی.
- کاهش هزینههای تعمیر و نگهداری به دلیل ساختار مقاوم، بادوام و طراحی Top Entry.
- مناسب برای کاربردهای گسترده در صنایع نفت، گاز، پتروشیمی و غیره.
- بدون هدررفت گاز پایلوت به اتمسفر، بهصرفهتر برای عملیات مداوم.
مشخصات فنی تکمیلی
| پارامتر | مقدار |
|---|---|
| حداکثر فشار ورودی مجاز | 400 psig / 28 bar (یا حد مجاز رتبهی بدنه، هرکدام کمتر بود) |
| دقت کنترل در اختلاف فشار پایین | تا 1 psid / 70 mbar |
| محدوده دمایی با الاستومر NBR (نیتریل) | 20- تا 82+ درجه سانتیگراد |
| محدوده دمایی با الاستومر FKM (ویتون) | 18- تا 149+ درجه سانتیگراد |
| محدوده دمایی با الاستومر EPR | 29- تا 135+ درجه سانتیگراد |
| کاهش نویز با Whisper Trim™ Cage | تا 30 دسیبل |
جدول مشخصات
- Body Sizes and End Connection Styles
|
BODY SIZE |
CAST IRON | STEEL OR STAINLESS STEEL | |
|
NPS |
DN |
||
|
1 or 2 |
25 or 50 |
NPT or CL125 FF | NPT, CL150 RF, CL300 RF, CL600 RF, BWE, SWE or PN 16/25/40 |
| 3, 4 or 6 | 80, 100 or 150 | CL125 FF | CL150 RF, CL300 RF, CL600 RF, BWE or PN 16/25/40 |
| 8 x 6 or 12 x 6 | 200 x 150 300 x 150 | – – – – |
CL150 RF, CL300 RF, CL600 RF or BWE |
کاربردها
- سیستمهای توزیع گاز طبیعی
- تأمین گاز سوخت برای بویلرهای صنعتی، کورهها، اوونها و میکسرها
- تأسیسات تجاری/صنعتی بزرگ مانند مراکز خرید و مدارس
- سرویس هوای فرآیندی و سرویس مایعات
قیمت رگولاتور فیشر 1098 EGR
شرکت فرتاک ایمن ویژن یکی از تأمینکنندگان معتبر تجهیزات ابزار دقیق است. برای اطلاع از قیمت این رگولاتور میتوانید با کارشناسان فروش ما از طریق شمارههای زیر تماس بگیرید:
سوالات متداول
1. رگولاتور فیشر 1098 EGR چه کاربردهایی دارد؟
این رگولاتور برای کاهش فشار گاز در سیستمهای توزیع گاز طبیعی، تأمین سوخت بویلرها و کورههای صنعتی، و استفاده در سیستمهای مانیتورینگ طراحی شده است.
2. حداکثر اندازه ورودی و خروجی این رگولاتور چقدر است؟
اندازه ورودی حداکثر 12 اینچ و خروجی حداکثر 6 اینچ میباشد.
3. آیا رگولاتور فیشر 1098 EGR قابلیت استفاده در سیستمهای مانیتورینگ را دارد؟
بله، این رگولاتور با استفاده از یک پیلوت مانیتورینگ میتواند بهعنوان محافظ در سیستمهای مانیتورینگ عمل کند.
4. Bubble-Tight Shut off به چه معناست؟
این اصطلاح به بالاترین سطح نشتیگیری اشاره دارد؛ با پلاگ فلزی لبهتیز و نشیمن نرم، تضمین میکند هیچ نشتی گازی در حالت قطع کامل وجود نخواهد داشت.
5. حداکثر فشار ورودی مجاز این رگولاتور چقدر است؟
حداکثر فشار ورودی مجاز 400 psig معادل 28 بار است، یا حد مجاز رتبهی بدنه، هرکدام که کمتر باشد.
6. آیا این رگولاتور به منبع هوای تغذیه خارجی نیاز دارد؟
خیر، این رگولاتور پایلوت-عملگر است و از فشار خود گاز خط فرآیندی برای تغذیه پایلوت استفاده میکند؛ نیازی به منبع هوای خارجی جداگانه ندارد.
7. مدت زمان تحویل رگولاتور فیشر 1098 EGR چقدر است؟
بسته به موجودی انبار و شرایط پروژه، رگولاتور فیشر 1098 EGR در سریعترین زمان ممکن به مشتری تحویل داده میشود.
8. آیا رگولاتور فیشر 1098 EGR دارای گارانتی است؟
بله، رگولاتور فیشر 1098 EGR ارائه شده توسط فرتاک ایمن ویژن با گارانتی رسمی و معتبر عرضه میشود.
9. آیا قبل از ارسال، تست کیفیت روی دستگاه انجام میشود؟
بله، قبل از ارسال از نظر عملکرد و کیفیت توسط کارشناسان فنی بررسی و تست میشوند.
10. چگونه میتوان این دستگاه را تهیه کرد؟
برای خرید، ثبت سفارش، دریافت مشاوره تخصصی و اطلاع از قیمت روز، میتوانید با شماره 02191094546 تماس بگیرید.
