ترموول چیست؟ راهنمای کامل انتخاب، محاسبه ایمنی و نصب

ترموول‌ها (Thermowells) تجهیزات مهمی در ابزار دقیق و اندازه‌گیری دما هستند که به‌عنوان حفاظی برای سنسورهای دما مانند ترموکوپل‌ها و RTDها عمل می‌کنند و از آن‌ها در برابر شرایط محیطی سخت و آسیب‌های فیزیکی محافظت می‌کنند.



وقتی سیال از کنار ترموول عبور می‌کند، گرداب‌هایی با فرکانس مشخص (Wake Frequency) پشت آن ایجاد می‌شود.

اگر این فرکانس به فرکانس طبیعی (Natural Frequency) خود ترموول نزدیک باشد، ترموول وارد رزونانس شده و می‌تواند بر اثر خستگی فلز (Fatigue) در محل اتصال به فلنج/بدنه بشکند  و بخش شکسته‌شده وارد جریان فرآیند می‌شود که می‌تواند به پمپ‌ها، توربین‌ها یا تجهیزات پایین‌دستی آسیب جدی بزند.

قاعده‌ی ایمنی طبق استاندارد: نسبت فرکانس ریزش گردابه به فرکانس طبیعی ترموول (fs/fn) باید کمتر از 0.8 باشد، زیر 0.6 کاملاً ایمن تلقی می‌شود و بین 0.6 تا 0.8 نیازمند بررسی کامل‌تر است.

راهکارهای رایج برای بهبود این نسبت (طبق استاندارد):

• کوتاه کردن طول درون سیال (Insertion Length) مؤثرترین و توصیه‌شده‌ترین روش طبق ASME PTC 19.3 TW-2016
• افزایش قطر ریشه (Root Diameter) برای افزایش فرکانس طبیعی
• افزایش قطر نوک (Tip Diameter) برای کاهش فرکانس ریزش گردابه
• توجه: استفاده از Velocity Collar (کالر تکیه‌گاهی) طبق نسخه‌ی فعلی استاندارد توصیه نمی‌شود، چون مشکلات جانبی خودش را ایجاد می‌کند

نکته: طول و قطر ترموول هرگز نباید فقط بر اساس “عمق کافی برای رسیدن به مرکز لوله” انتخاب شود، این انتخاب باید حتماً با محاسبه‌ی Wake Frequency طبق سرعت سیال، چگالی، و جنس ترموول تأیید شود. فروش ترموول بدون این محاسبه، ریسک واقعی برای پروژه ایجاد می‌کند.

ترموول ها به دلیل مختلفی در سیستمهای اندازه گیری دما استفاده می شوند:

1. حفاظت مکانیکی: ترموول ها از سنسورهای دما در برابر ضربه، فشار و دیگر آسیب های فیزیکی محافظت می کنند.
2.  محافظت در برابر مواد شیمیایی: در محیط های خورنده، ترموول ها مانع از تماس مستقیم سنسور با مواد شیمیایی می شوند.
3.  افزایش عمر سنسور: با محافظت از سنسور در برابر شرایط نامطلوب، ترموولها عمر مفید سنسورها را افزایش می دهند.
4. سهولت تعویض سنسور: با استفاده از ترموول، میتوان سنسورها را بدون نیاز به خاموش کردن سیستم تعویض کرد.

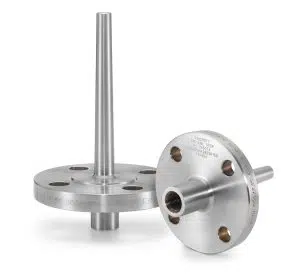

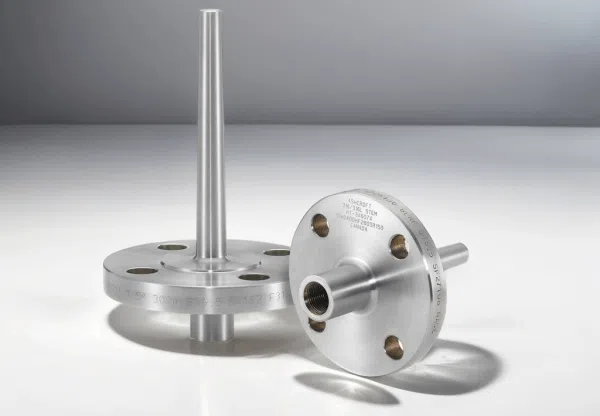

 ترموولهای فلنجی :(Thermowells Flanged )

این نوع ترموول ها با استفاده از فلنج به سیستم لوله کشی متصل می شوند و برای فشار ها و دماهای بالا مناسب هستند.

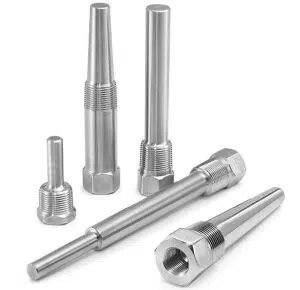

ترموول های رزوه ای :(Thermowells Threaded)

این ترموول ها به وسیله رزوه به سیستم متصل می شوند و نصب آسان تری نسبت به نوع فلنجی دارند.

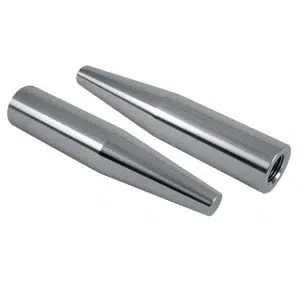

 ترموولهای جوشی :(Thermowells in-Weld)

به‌صورت دائم به سیستم جوش داده می‌شوند، مناسب کاربردهای با فشار و دمای بسیار بالا. برای سرویس‌های بحرانی، معمولاً همراه با یک Weld-in Flange (نوع Van Stone) نیز عرضه می‌شوند که امکان جداسازی بعدی را فراهم می‌کند.

• Bar Stock (ماشین‌کاری از میل‌گرد یکپارچه): از یک قطعه فلز جامد ماشین‌کاری می‌شود؛ استحکام بالاتر، مناسب فشار و دمای بالا و سیالات خورنده. رایج‌ترین و مطمئن‌ترین روش برای کاربردهای صنعتی حساس.
• Tube & Cap (لوله و درپوش جوش‌خورده): یک لوله با درپوش جوش‌شده در نوک آن؛ اقتصادی‌تر اما مقاومت مکانیکی کمتری نسبت به Bar Stock دارد.

انتخاب مواد سازنده بر اساس شرایط محیطی و نوع سیال مورد اندازه‌گیری انجام می‌شود:

• استیل ضدزنگ (Stainless Steel 316/304): برای کاربردهای عمومی و محیط‌های خورنده‌ی سبک
• اینکونل (Inconel 600): برای محیط‌های بسیار خورنده و دماهای بالا
• کربن استیل: برای کاربردهای با دمای متوسط و فشار بالا
• مونل (Monel 400): برای محیط‌های خورنده‌ی خاص مانند مواد شیمیایی اسیدی

نکته: جنس ترموول علاوه بر مقاومت شیمیایی، مستقیماً روی فرکانس طبیعی و محاسبه‌ی Wake Frequency هم تأثیر دارد؛ چون هر فلز چگالی و مدول الاستیسیته‌ی متفاوتی دارد.

• محل نصب: باید در محلی نصب شود که جریان سیال به‌صورت یکنواخت و مستقیم برخورد کند
• طول و قطر: باید هم متناسب با عمق مورد نیاز برای اندازه‌گیری دقیق (رسیدن به نزدیکی مرکز لوله) و هم بر اساس محاسبه‌ی Wake Frequency انتخاب شود، نه صرفاً یکی از این دو
• استحکام نصب: اطمینان از محکم بودن ترموول در محل خود برای جلوگیری از لرزش و جابجایی ناخواسته
• فاصله از موانع دیگر: طبق استانداردهای مرجع، نصب ترموول با فاصله‌ی کم از سایر موانع یا ترموول‌های دیگر (مثلاً در آرایش 2oo3) می‌تواند ارتعاشات اضافی غیرقابل‌محاسبه با روش‌های استاندارد ایجاد کند و باید در طراحی لحاظ شود
• بازرسی دوره‌ای: بررسی منظم از نظر وجود ترک، خوردگی یا آسیب‌های دیگر و تعویض در صورت نیاز

ترموول ها از اجزای کلیدی در سیستم های ابزار دقیق هستند که نقش مهمی در حفاظت و افزایش عمر سنسورهای دما ایفا می کنند.

انتخاب صحیح نوع، مواد سازنده و نصب مناسب ترموول ها میتواند به بهبود دقت و کارایی سیستم های اندازه گیری دما کمک کند.

نگهداری و بازرسی منظم این اجزا نیز از اهمیت ویژه ای برخوردار است تا از عملکرد صحیح و مداوم سیستم اطمینان حاصل شود.
