فلنج چیست؟ انواع فلنج، کاربرد و استانداردهای صنعتی

فلنج (Flange) یکی از اجزاء مهم در صنعت و ساختمان‌سازی است که در اتصال لوله‌ها، شیرآلات و تجهیزات صنعتی به کار می‌رود.

این اجزا کارآیی و ایمنی در انتقال مایعات و گازها را افزایش می‌دهند.

در این بخش، با مفهوم فلنج و اهمیت آن در صنایع مختلف و کاربردهای گوناگون در صنعت و ساختمان‌سازی آشنا می‌شویم. همچنین انواع مختلف فلنج‌ها نیز معرفی خواهند شد.

خلاصه اطلاعات کلیدی:

• در این بخش، مفهوم فلنج و اهمیت آن در صنایع بررسی می‌شود.
• انواع مختلف فلنج‌ها به طور کامل معرفی خواهند شد.



فلنج به عنوان یک قطعه مهم در اتصالات صنعتی با کاربردهای گوناگون بررسی می‌شود.

مفهوم فلنج به عنوان یک قطعه اتصالی تعریف می‌شود که برای اتصال و متصل‌کردن لوله ها، سیستم‌های لوله کشی و اجزای دیگر از جمله شیرها، مبدل ها و بال‌ها استفاده می‌شود.

فلنج‌ها از مواد مختلفی مانند استنلس استیل، کربن استیل، آلیاژها، پلی پروپیلن یا PVC ساخته می‌شوند.

همچنین، برای انواع فلنج‌ها نیز استفاده می‌شود که هر نوع فلنج برای کاربردهای خاص خود بهترین انتخاب است.

مهمترین ویژگی فلنج‌ها این است که با کمک بولت‌ها و مهره‌ها، قطعات مختلف را به هم وصل می‌کنند و به راحتی قابل جداسازی هستند. علاوه بر این، فلنج‌ها می‌توانند به تنظیم جریان، جلوگیری از نشتی و تحمل فشار بالا کمک کنند.

از طریق اتصال فلنجی، لوله‌ها و قطعات مختلف بهم وصل شده و در تعویض یا نگهداری آسان هستند. همچنین، می‌توانند در ارتباط با صمام‌ها و شیرها برای تنظیم جریان، اتصال به تجهیزات دیگر یا جلوگیری از نشتی استفاده شوند.

در جدول زیر، مقایسه‌ای از ویژگی‌های اصلی مختلف فلنج‌ها در نظر گرفته شده است:



فلنج‌ها یکی از قطعات حیاتی در صنایع مختلف هستند و عمدتاً برای اتصالات، تنظیم جریان و جلوگیری از نشتی استفاده می‌شوند.

اهمیت فلنج‌ها در صنایع از جمله صنعت نفت و گاز، صنایع شیمیایی، صنایع آب و فاضلاب، نیروگاه‌ها و صنایع ساختمانی بسیار بالاست.

فلنج‌ها به صورت قطعه‌های کاهشی یا افزایشی، بسته به نیاز صنعتی مورد استفاده قرار می‌گیرند.

طرح‌ها و ابعاد متنوع فلنج‌ها به عنوان یک پل اتصالی، باعث امکان اتصال انواع مواد و لوله‌های مختلف می‌شود.

همچنین، فلنج‌ها معمولا از موادی مانند استنلس استیل، کربن استیل، آلیاژها، پلی‌پروپیلن و PVC ساخته می‌شوند که ویژگی‌های متفاوتی از جمله مقاومت در برابر خوردگی، فشار و دمای بالا دارند.

استفاده از فلنج‌ها در صنایع امری ضروری است، زیرا به طور موثری به ایمنی و بهره‌وری فرآیندهای صنعتی کمک می‌کنند و جلوگیری از نشتی و خرابی در اتصالات را ایجاد می‌کنند.

از اهمیت دیگر فلنج‌ها می‌توان به توانایی تنظیم جریان اشاره کرد. با استفاده از فلنج‌ها، می‌توان جریان را به‌طور دقیق کنترل کرد و کمیت مورد نیاز برای فرآیندهای صنعتی را تنظیم کرد.

به طور کلی، استفاده از فلنج‌ها باعث بهبود عملکرد و کارایی سیستم‌های صنعتی می‌شود و در کاهش هزینه‌ها، نگهداری ساده‌تر اتصالات و افزایش دوام سیستم‌های صنعتی تأثیرگذار است.

طبق استاندارد رایج صنعتی ASME B16.5، شش نوع اصلی فلنج بر اساس نحوه‌ی اتصال به لوله تعریف می‌شود.

در ادامه هر کدام را با نحوه‌ی صحیح اتصال بررسی می‌کنیم.

 1. فلنج لغزنده (Slip-On Flange)



فلنج لغزنده یکی از رایج‌ترین انواع فلنج‌هاست. این فلنج روی لوله سر داده می‌شود و سپس از داخل و خارج با جوش (Fillet Weld) به لوله متصل می‌شود بر خلاف تصور رایج، این اتصال با پیچ انجام نمی‌شود.

نصب آن ساده‌تر از فلنج گردن‌جوشی است، اما مقاومت مکانیکی کمتری دارد و برای کلاس‌های فشار بالا (معمولا بالای Class 600) کمتر توصیه می‌شود. مناسب برای اتصال‌هایی با فشار و دمای متوسط است.

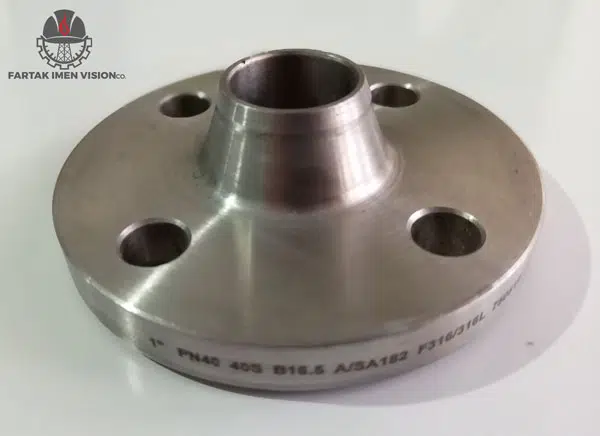

 2.فلنج گردن‌جوشی (Weld Neck Flange)



فلنج گردن‌جوشی دارای یک یقه‌ی مخروطی‌شکل (Tapered Hub) است که به‌صورت جوش لب‌به‌لب (Butt Weld) مستقیما به لوله متصل می‌شود.

این طراحی انتقال تنش بین ضخامت فلنج و جداره‌ی لوله را نرم و تدریجی می‌کند، به همین دلیل برای فشار بالا، دمای بسیار پایین یا بالا، و کاربردهایی با تنش سیکلی (مثل انبساط حرارتی خط لوله) بهترین انتخاب است.



3. فلنج سوکت‌جوشی (Socket Weld Flange)

لوله داخل یک سوکت (حفره‌ی از پیش‌تعبیه‌شده) در بدنه‌ی فلنج قرار می‌گیرد و فقط از بیرون با یک جوش گوشه‌ای (Fillet Weld) متصل می‌شود.

این نوع معمولا برای سایزهای کوچک (تا حدود 4 اینچ) و فشار بالا، به‌ویژه در خطوط ابزار دقیق و لوله‌های کوچک، استفاده می‌شود.

4. فلنج لب‌جو یا فلنج آزاد (Lap Joint Flange)

این فلنج به‌صورت آزاد روی لوله قرار می‌گیرد و خودش جوش نمی‌خورد، در عوض یک قطعه‌ی جداگانه به نام Stub End به انتهای لوله جوش داده می‌شود و فلنج آزادانه پشت آن قرار می‌گیرد.

مزیت اصلی آن امکان چرخش آزاد فلنج برای تراز کردن سوراخ‌های پیچ است و معمولا در سیستم‌هایی که نیاز به باز و بسته شدن مکرر دارند یا از آلیاژهای گران‌قیمت ساخته شده‌اند (برای کاهش هزینه، فقط Stub End از آلیاژ گران و خود فلنج از کربن استیل ساخته می‌شود) به کار می‌رود.

5. فلنج لبه‌ی سوراخ‌دار (Orifice Flange)

فلنج لبه‌ی سوراخ‌دار برای اندازه‌گیری فشار و جریان سیالات در فرآیندهای صنعتی به کار می‌رود. این فلنج‌ها دارای سوراخ‌های اضافی روی بدنه هستند که برای اتصال سنسورها و تجهیزات اندازه‌گیری فشار دیفرانسیل استفاده می‌شوند

6.فلنج رزوه ای(Threaded Flange)

در قسمت داخلی این فلنج رزوه تعبیه شده، به همین دلیل نیازی به جوشکاری ندارد و به‌راحتی به لوله‌های دارای رزوه‌ی خارجی متصل می‌شود.

مناسب برای فشار کاری پایین و سایزهای کوچک؛ در برخی موارد برای آب‌بندی بیشتر، یک جوش نشتی‌بند (Seal Weld) هم روی رزوه اضافه می‌شود.



7.فلنج کور (Blind Flange)

همان‌طور که از نامش پیداست، این فلنج از یک طرف بسته است (بدون سوراخ مرکزی) و برای بستن انتهای خط لوله یا مخزن استفاده می‌شود. از نظر تنش، فلنج‌های کور به‌خصوص در سایزهای بزرگ، بیشترین تنش را در بین انواع فلنج تحمل می‌کنند.



فلنج‌های استنلس استیل یکی از انواع محبوب فلنج‌ها در صنعت هستند. این فلنج‌ها با استفاده از آلیاژ استنلس استیل ساخته می‌شوند که به آن‌ها مقاومت بالایی در برابر خوردگی و زنگ‌زدگی می‌بخشد و می‌توانند دماهای بالا و تغییرات حرارتی را نیز تحمل کنند.

فلنج‌های استنلس استیل به دلیل خواص استثنایی‌اش در برابر خوردگی و دمای بالا، مورد استفاده در صنایع نفت و گاز، پتروشیمی، صنایع شیمیایی، صنایع غذایی و دریایی قرار می‌گیرند.

مزایای فلنج‌های استنلس استیل:

• مقاومت در برابر خوردگی شیمیایی و زنگ زدگی
• مقاومت در برابر تغییرات حرارتی و دماهای بالا
• قابلیت استفاده در محیط‌های خورنده و ترکیبی
• قدرت مکانیکی بالا
• عمر طولانی و استحکام بالا



فلنج‌های کربن استیل در صنایع مختلف، به‌عنوان یکی از گزینه‌های محبوب برای اتصالات و انتقال جریان استفاده می‌شوند.

با مقاومت فوق‌العاده در برابر فشار و ضربه، فلنج‌های کربن استیل برای اتصالاتی که نیاز به استحکام بالا دارند، مناسب هستند و قادر به تحمل فشارهای بالا و ضربات سنگین‌اند، بنابراین برای کاربردهایی مانند خطوط لوله و مخازن فشار قوی مناسب‌اند.

فلنج‌های کربن استیل با مقاومت خود در برابر فشار و ضربه، عملکرد بسیار قوی و پایداری را ارائه می‌دهند. این ویژگی‌ها آنها را برای محیط‌های صنعتی سخت و شرایطی که نیاز به استحکام بالا دارند، بسیار مناسب می‌سازد.



جدول: مقایسه ویژگی‌های فلنج‌های کربن استیل



به طور کلی، فلنج‌های کربن استیل با ترکیبی از استحکام، مقاومت در برابر شرایط آب و هوایی و عمر طولانی، بهترین انتخاب برای بسیاری از صنایع است.

این فلنج‌ها می‌توانند به راحتی با تمامی نیازهای شما در اتصالات صنعتی سازگار شوند و عملکرد عالی را ارائه دهند.

فلنج‌های آلیاژی از آلیاژهای مختلفی تشکیل شده‌اند و به دلیل مقاومت بیشتر در برابر خوردگی شیمیایی و حرارتی، برای برخی صنایع خاص گزینه‌ی مناسبی هستند.

برخی از فلنج‌های آلیاژی معروف عبارت‌اند از:

• فلنج آلومینیومی
• فلنج برنجی
• فلنج نیکل
• فلنج تیتانیوم



با توجه به ویژگی‌های منحصر به فرد فلنج‌های آلیاژی، انتخاب درستی برای اتصالات در صنایع مختلف خواهند بود.

فلنج پلی‌پروپیلن به دلیل مقاومت بالا در برابر مواد شیمیایی مختلف از جمله اسیدها، قلیاها و حلال‌ها، بسیار پرکاربرد است. همچنین در برابر دماهای بالا و پایین مقاوم است و در صنایع شیمیایی، نفت و گاز، آب و فاضلاب و صنایع غذایی استفاده می‌شود.

این فلنج‌ها وزن سبکی دارند که از نظر هزینه و جابجایی آسان بسیار مناسب است، و با طراحی مناسب، قابلیت جلوگیری از نشتی را نیز دارند.



جدول: مقایسه خواص فلنج‌های پلی‌پروپیلن با سایر مواد



فلنج‌های PVC یکی از انواع فلنج‌های محبوب و پرکاربرد در صنایع مختلف هستند و از یک ماده‌ی پلاستیکی با ویژگی‌های استثنایی ساخته می‌شوند.

این فلنج‌ها در برابر خوردگی شیمیایی مقاوم‌اند و خود‌به‌خود ضدباکتریال بوده و رشد باکتری در آن‌ها را کاهش می‌دهند، ویژگی‌ای که آن‌ها را برای کاربردهایی با نیاز به بهداشت و ضدعفونی مناسب می‌کند.



کاربردهای فلنج‌های PVC: صنایع شیمیایی، پتروشیمی، آب و فاضلاب، سیستم‌های گرمایش و سرمایش، و به دلیل خواص ضدباکتریال، کاربردهای پزشکی و صنایع غذایی.

فلنج‌ها در صنایع مختلف و بهره‌برداری‌های متعدد به کار می‌روند. برخی از کاربردهای اصلی شامل:

• صنعت نفت و گاز: در اتصال لوله‌ها، شیرآلات و تجهیزات نفتی و گازی.
• صنعت شیمیایی: برای اتصال تجهیزات شیمیایی و ایجاد خطوط تولید محصولات شیمیایی.
• ساختمان‌سازی: در سیستم‌های تهویه و گرمایش ساختمان‌ها.
• صنعت آب و فاضلاب: برای اتصال لوله‌ها و تجهیزات سیستم‌های آب و فاضلاب.
• صنایع معدنی: در استخراج و انتقال مواد معدنی.
• صنعت برق و انرژی: در نصب و اتصال تجهیزات و ترانسفورماتورها برای انتقال برق.
• صنایع غذایی: در تجهیزاتی که با مواد غذایی در تماس هستند، مثل خطوط تولید مواد غذایی.
• صنایع پتروشیمی: برای اتصال تجهیزات پتروشیمی و شیمیایی.
•  ساخت کشتی و دریانوردی: در سیستم‌های لوله‌گذاری و اتصال تجهیزات در کشتی‌سازی و حمل و نقل دریایی.

فلنج‌ها نقش بسیار مهمی در ایجاد اتصالات قوی و ایمن در صنایع مختلف ایفا می‌کنند. انتخاب صحیح نوع و مشخصات فلنج بسیار حیاتی است تا از نگرانی‌ها و خطرات احتمالی جلوگیری شود.

• انتخاب درست مواد ساخت فلنج بسیار مهم است و باید با شرایط محیطی که در آن استفاده می‌شود هماهنگ باشد.
• نصب صحیح و جوشکاری دقیق فلنج‌ها برای اطمینان از ایمنی و عملکرد بهینه ضروری است.
• مراقبت و نگهداری دوره‌ای از فلنج‌ها به منظور جلوگیری از زنگ‌زدگی، خوردگی و خرابی‌های احتمالی ضروری است.
• در مورد فلنج‌های مورد استفاده در محیط‌های خطرناک، اطمینان از ایمنی و مطابقت با استانداردهای ایمنی بسیار حیاتی است.

مزایا:

• اتصال سریع و جداپذیری: یکی از مزایای اصلی فلنج‌ها امکان اتصال و جداپذیری سریع است. این امر تعمیرات و تعویض تجهیزات را آسان‌تر می‌کند.
• اتصال امن و محکم: فلنج‌ها اتصال محکمی بین لوله‌ها و تجهیزات فراهم می‌کنند و خروجی‌های محصولات به بهره‌وری افزوده می‌شود.
• مقاومت در برابر فشار و دما: فلنج‌ها می‌توانند در فرآیندهای با فشار بالا و دماهای مختلف به کار روند.
• چند منظوره بودن: یک فلنج می‌تواند برای اتصال انواع مختلف تجهیزات و لوله‌ها به کار رود.

معایب:

• هزینه نصب: نصب و جوشکاری فلنج‌ها هزینه بالایی دارد و نیاز به مهارت‌های خاصی دارد.
• خطر زنگ‌زدگی و خوردگی: اگر نصب و نگهداری صحیح انجام نشود، فلنج‌ها به زنگ‌زدگی و خوردگی حساس هستند.
• ضایعات فلنج: برش و تنظیم فلنج‌ها در فرآیند نصب منجر به تولید ضایعات می‌شود.

1. انتخاب مواد فلنج باید با شرایط محیطی و فیزیکی فرآیند همخوانی داشته باشد.
2.  نصب صحیح و جوشکاری دقیق فلنج‌ها بسیار حیاتی است تا از ترک‌ها و نشتی‌های احتمالی جلوگیری شود.
3.  مراقبت و نگهداری دوره‌ای از فلنج‌ها برای پیشگیری از خوردگی و زنگ‌زدگی ضروری است.
4.  استفاده از فلنج‌های مطابق با استانداردها و ایمنی بسیار مهم است تا در مقابل خطرات احتمالی محافظت شود.

در زیر، یک جدول مختصر از استانداردهای رایج برای فلنج‌ها آورده شده است. این فهرست ناچاراً کامل نیست و استانداردهای دیگری هم برای موارد خاص وجود دارند.



این استانداردها بر اساس متغیرهایی از جمله ابعاد، فشار کاری، مواد ساخت و شکل فلنج‌ها تعریف می‌شوند. انتخاب استاندارد مناسب باید با نیازها و محیط کاری مرتبط هماهنگ باشد.

فلنج‌ها به عنوان اتصالات کلیدی در صنایع مختلف از اهمیت ویژه‌ای برخوردارند. با شناخت دقیق انواع و مشخصات فلنج‌ها و رعایت نکات نصب و نگهداری صحیح، می‌توان از عملکرد بهینه‌تر و ایمن‌تری در فرآیندهای صنعتی و ساختمان‌سازی بهره برد و خطرات و خسارات را کاهش داد.

توجه به انتخاب مواد مناسب، استفاده از مهندسان و کارشناسان ماهر در نصب و نگهداری، و پایبندی به استانداردهای ایمنی و کیفیت از جوانب حیاتی در اجرای موفقیت‌آمیز این اتصالات است.

از این رو، تمرکز بر انتخاب دقیق، نصب صحیح، و نگهداری مرتب و دقیق فلنج‌ها اهمیت فراوانی دارد تا سیستم‌های صنعتی از کارکرد بهینه برخوردار شوند.
