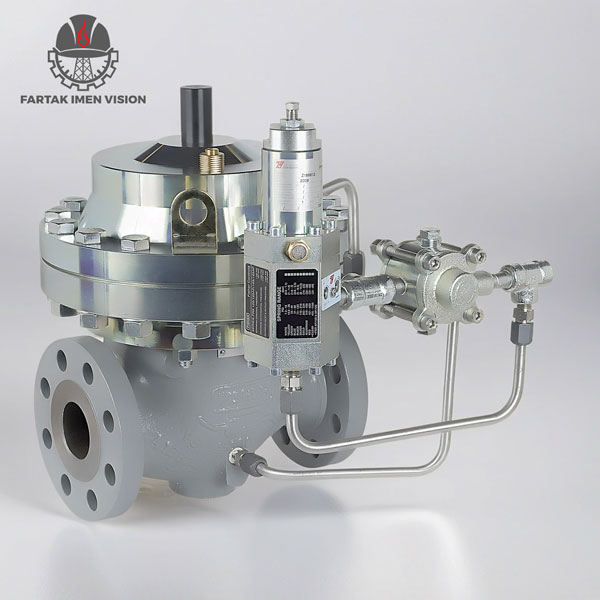

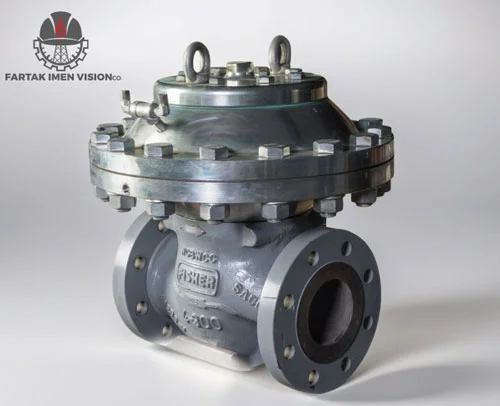

رگلاتور فیشر سری Fisher Regulator Series EZH یکی از محصولات پرقدرت و فشار بالای شرکت Fisher است. این رگلاتور در سایزهای مختلف تا اندازه 12×6 اینچ عرضه می‌شود و توانایی تحمل فشارهای بدنه (Structural Rating) تا 103 بار (1500 psig) را دارد.

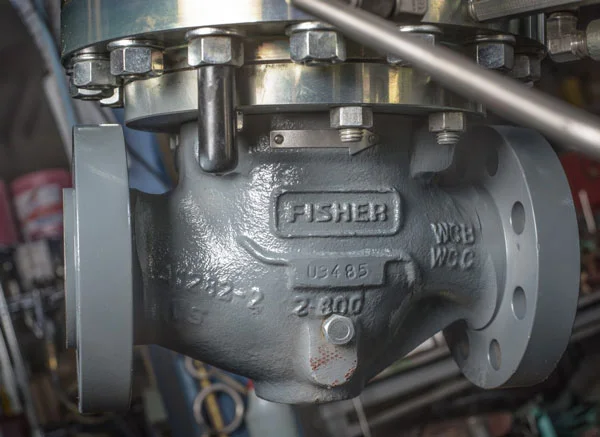

رگلاتور EZH Fisher دارای اتصالات رزوه ای NPT، فلنجی، SW و BWE می باشد. تنها از جنس بدنه استیل (گریدهای ریختگی LCC یا WCC) ساخته می‌شود.
ویژگی‌های برجسته رگلاتور EZH فیشر
| ویژگی | جزئیات فنی | فایده برای پروژه |
|---|---|---|
| کلاس نشتی Bubble-Tight Shut Off | مطابق با ANSI Leakage Class VI، بالاترین استاندارد در جلوگیری از نشتی | مناسب برای سیستم‌های dead-end و کاربردهایی که قطع کامل و بدون نشتی الزامی است |
| کنترل نویز با کیج Whisper Trim™ | یک قطعه‌ی مکانیکی تریم (نه ابزار اندازه‌گیری) که تلاطم آیرودینامیک جریان گاز را کاهش می‌دهد؛ کاهش نویز تا 8 دسی‌بل از منبع اصلی | حذف نیاز به راه‌حل‌های گران‌قیمت جانبی مثل عایق‌کاری، دفن ولو یا محفظه‌ی صداگیر |
| Slam-Shut Device (در مدل EZHOSX) | بسته شدن کامل و سریع ولو در شرایط غیرعادی فشار | محافظت از تجهیزات پایین‌دست در برابر Overpressure و Underpressure |
| بدون تخلیه‌ی اتمسفریک (No Atmospheric Bleed) | سیستم پایلوت‌عملگر که 100٪ گاز پایلوت مصرفی را به سمت پایین‌دست خط تخلیه می‌کند | جلوگیری از هدررفت گاز به اتمسفر؛ صرفه‌جویی اقتصادی و کاهش انتشار گاز |
| رتبه‌ی فشار یکسان ورودی/خروجی | رتبه‌ی فشار بدنه (ورودی و Casing) هر دو 1500 psig / 103 بار | سهولت انتخاب تجهیز؛ نیازی به رویه‌های خاص راه‌اندازی یا خاموش‌سازی نیست |
| بازه‌ی کنترل فشار خروجی | 1 تا 80 بار (14.5 تا 1160 psig) | پوشش طیف وسیعی از کاربردهای فشار پایین تا بالا با یک پلتفرم رگلاتور |
| مقاومت در برابر سایش ذرات | طراحی پلاگ فلزی که ذرات و آلودگی را از روی نشیمن نرم (Soft Seat) منحرف می‌کند | افزایش طول عمر در سرویس‌های خشن و آلوده |
| سازگاری با هیدروژن (Hydrogen Ready) | ارزیابی‌شده از نظر سازگاری متریال، نشتی/نفوذ و ترد‌شدگی هیدروژنی | مناسب پروژه‌های آینده‌نگر با ترکیب گاز طبیعی و هیدروژن |
نحوه عملکرد
رگلاتور سری EZH فیشر با استفاده از اکچویتور و پیلوت سری PRX عمل می‌کند که عملکردی دقیق و ایمن را در تنظیم فشار تضمین می‌کند.
بازه‌ی فشار خروجی (Control Range)
علاوه بر رتبه‌ی فشار سازه‌ای بدنه (تا 103 بار)، مشخصه‌ی مهم دیگر برای انتخاب این رگلاتور، بازه‌ی واقعی فشار خروجی قابل‌تنظیم است:
- بازه‌ی کنترل فشار خروجی مدل‌های EZH و EZHSO: 1 تا 80 بار (14.5 تا 1160 psig)
این عدد مشخص می‌کند رگلاتور واقعا می‌تواند فشار خروجی را در چه محدوده‌ای تنظیم و پایدار نگه دارد، در حالی که عدد 103 بار صرفا حداکثر فشاری است که بدنه‌ی رگلاتور به‌صورت سازه‌ای تحمل می‌کند (چه در ورودی، چه به‌صورت اضطراری). برای انتخاب صحیح مدل، هر دو عدد باید در نظر گرفته شود.
انواع مدل‌های رگلاتور سری EZH فیشر
- EZH: نوع Spring-to-Close
- EZHSO: نوع Spring-to-Open
- EZHOSX: مجهز به Slam-Shut Device با قابلیت‌های:
- Overpressure Protection
- Underpressure Protection
- Dual Overpressure Protection
کاربردهای رگلاتور EZH فیشر
- صنایع نفت و گاز: کنترل فشار در خطوط لوله و فرآیندهای تولید.
- پتروشیمی: تنظیم فشار در سیستم‌های فرآوری.
- HVAC: کنترل جریان گاز در سیستم‌های تهویه مطبوع.
جدول مشخصات
|
STRUCTURAL DESIGN RATING |
END CONNECTION STYLE |
MAIN VALVE BODY MATERIAL |
MAIN VALVE BODY SIZE | ||
|
bar |
psig |
DN |
NPS |
||
| 103 | 1500 | NPT OR SWE |
LCC OR WCC Steel |
25 and 50 |
1 and 2 |
| 20.0 | 290 | CL150 RF |
25, 50, 80, 100, 150, 300 X 150 and 200 |
1, 2, 3, 4, 6, 12 X 6 and 8 |
|
|
51.7 |
750 |
CL300 RF |
|||
|
103 |
1500 |
CL600 or BWE |
|||
بازه‌ی کنترل فشار خروجی (همه‌ی سایزها): 1 تا 80 بار (14.5 تا 1160 psig)
قیمت رگلاتور فیشر سری EZH
شرکت فرتاک ایمن ویژن به عنوان تأمین‌کننده تجهیزات ابزار دقیق، آماده ارائه این محصول به شما است. برای اطلاع از قیمت رگلاتور فیشر با کارشناسان فروش ما تماس بگیرید:
سوالات متداول
1. رگلاتور سری EZH فیشر برای چه کاربردهایی مناسب است؟
این رگلاتور برای کاربردهای صنعتی مانند صنایع نفت و گاز، پتروشیمی، و سیستم‌های تهویه مطبوع (HVAC) طراحی شده است.
2. کلاس نشتی Bubble-Tight Shut Off به چه معناست؟
این کلاس نشتی نشان‌دهنده حداکثر دقت در جلوگیری از نشتی است و مطابق با استاندارد ANSI Leakage Class VI می‌باشد.
3. آیا رگلاتور EZH فیشر قابلیت کاهش نویز دارد؟
بله، با استفاده از کیج داخلی Whisper Trim™ (یک قطعه‌ی مکانیکی تریم، نه ابزار اندازه‌گیری)، این رگلاتور می‌تواند نویز آیرودینامیک را تا 8 دسی‌بل از منبع اصلی کاهش دهد.
4. Slam-Shut Device در رگلاتور EZH فیشر چه وظیفه‌ای دارد؟
این تجهیز باعث بسته شدن کامل ولو شده و از سیستم در برابر فشار اضافی محافظت می‌کند (Overpressure Protection).
5. تفاوت بین مدل‌های EZH، EZHSO و EZHOSX چیست؟
EZH: نوع Spring-to-Close برای عملکرد دقیق و ایمن. EZHSO: نوع Spring-to-Open برای کاربردهای خاص. EZHOSX: مجهز به Slam-Shut Device با قابلیت‌های اضافه مانند Overpressure Protection و Underpressure Protection.
6. آیا رگلاتور EZH فیشر سایزهای مختلفی دارد؟
بله، این رگلاتور در سایزهای مختلف تا حداکثر 12x6 اینچ موجود است.
7. رگلاتور EZH فیشر تا چه فشاری را تحمل می‌کند و بازه‌ی فشار خروجی آن چقدر است؟
بدنه‌ی این رگلاتور به‌صورت سازه‌ای تا 103 بار فشار را تحمل می‌کند؛ اما بازه‌ی واقعی فشار خروجی قابل‌تنظیم آن 1 تا 80 بار است. این دو عدد متفاوت‌اند و هر دو باید در انتخاب مدل مناسب پروژه در نظر گرفته شوند.
8. اکچویتور و پیلوت سری PRX چه نقشی در عملکرد این رگلاتور دارند؟
این اجزا مسئول کنترل دقیق فشار و تضمین عملکرد ایمن رگلاتور هستند.
