ویبریشن سوئیچ (Vibration Switch)

فرض کنید در یک پتروشیمی، یک فن غول‌پیکر به دلیل لرزش بیش از حد، از پایه درآمده و تکه‌های آن به تجهیزات اطراف برخورد می‌کند. هزینه این خرابی فقط تعمیر فن نیست؛ توقف خط تولید، از دست دادن قراردادها و حتی خطر جانی برای پرسنل است.

ویبریشن سوئیچ (Vibration Switch) یا سوئیچ لرزه، دقیقاً همان نگهبان نامرئی است که جلوی این فاجعه را می‌گیرد. این دستگاه یک سنسور هوشمند است که به محض تشخیص لرزش غیرعادی در ماشین‌آلات، فرمان قطع برق یا فعال شدن آلارم را صادر می‌کند. در این مقاله، به زبان ساده اما فنی، با انواع، کاربردها و برندهای معتبر این قطعه حیاتی در صنعت آشنا می‌شوید و یاد می‌گیرید چطور بهترین گزینه را برای پروژه خود انتخاب کنید.





خیلی از ما فکر می‌کنیم لرزش یعنی “یکم صدا میده” یا “تکان میخوره”، اما در دنیای صنعت، ویبریشن یعنی مرگ تدریجی یک دستگاه. وظیفه ویبریشن سوییچ این است که این مرگ تدریجی را قبل از وقوع به شما اطلاع دهد.

یک نگهبان مکانیکی ۲۴ ساعته

درون بسیاری از ویبریشن سوییچ‌های مکانیکی، یک گوی معلق بین نیروی جاذبه و یک آهنربا قرار دارد. تا وقتی لرزش عادی است، گوی سر جایش می‌ماند.

اما به محض اینکه لرزش از حد مجاز فراتر رود، تعادل به هم می‌خورد، گوی سقوط می‌کند و سوییچ تحریک می‌شود.

این یعنی یک سیگنال هشدار، قطع شدن دستگاه یا روشن شدن آژیر.

دقیقاً مثل یک نگهبان که تا وقتی همه چیز عادی است، سر جای خودش می‌ایستد، اما به محض دیدن خطر، داد و بیداد راه می‌اندازد.

چه اتفاقی می‌افتد اگر این نگهبان نباشد؟

اگر دستگاه شما بدون ویبریشن سوییچ کار کند، یعنی شما را از یک اتفاق بزرگ غافلگیر می‌کند. نتیجه اش می‌شود:

• خرابی ناگهانی و پرهزینه: تعمیرات اضطراری همیشه چند برابر گران‌تر از تعمیرات برنامه‌ریزی شده است.
• توقف خط تولید: بهای توقف یک دقیقه از خط تولید در صنایع بزرگی مثل نفت و گاز می‌تواند میلیون‌ها تومان ضرر باشد.
• خطرات ایمنی (HSE): لرزش شدید می‌تواند منجر به شکستن قطعات و پرتاب شدن آنها به اطراف شود که مستقیماً ایمنی پرسنل را تهدید می‌کند.

نکته فنی: ویبریشن سوییچ‌ها را می‌توان بر اساس شدت لرزه، تکان و ضربه تنظیم کرد. یعنی شما می‌توانید تعیین کنید که دستگاه در چه لرزشی عکس‌العمل نشان دهد.



دنیای ویبریشن سوییچ‌ها به همین مدل مکانیکی ختم نمی‌شود. بسته به دقت و نوع کاربری، تکنولوژی‌های مختلفی پشت این سنسورهاست.

۱. ویبریشن سوییچ مکانیکی (Mechanical)

این نوع، ساده‌ترین و در عین حال پرکاربردترین مدل است. همان داستان گوی و آهنربا یا فنر و ضامن را دارد. مزیت اصلی آن مقرون به صرفه بودن و استحکام بالا است. برای محیط‌های سخت صنعتی که فقط می‌خواهید از لرزش‌های خیلی شدید باخبر شوید، عالی است.

این نوع سوئیچ‌ها (Switch) با استفاده از یک النگوی مکانیکی که حرکت کرده یا تغییر شکل می‌کند، ویبریشن‌ها را تشخیص می‌دهند.

زمانی که ویبریشن (Vibration) به اندازه‌ای است که باعث تغییر در وضعیت النگو شود، سیگنالی تولید می‌کنند.

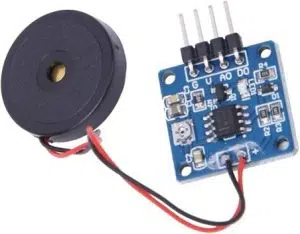

۲. ویبریشن سوییچ پیزوالکتریک (Piezoelectric)

اینجا پای دقت به میان می‌آید. این سنسورها از کریستال‌هایی استفاده می‌کنند که با فشار، برق تولید می‌کنند. با لرزش، فشار به کریستال وارد شده و سیگنال الکتریکی تولید می‌شود. این مدل برای تشخیص لرزش‌های خیلی ریز و دقیق در توربین‌ها یا کمپرسورهای پیشرفته کاربرد دارد.

۳. ویبریشن سوییچ خازنی (Capacitive)

این سنسورها تغییرات لرزش را از طریق تغییر در ظرفیت خازن تشخیص می‌دهند. هر چه فاصله دو صفحه خازن به دلیل لرزش تغییر کند، ظرفیت خازن هم تغییر کرده و سنسور متوجه می‌شود.

۴. ویبریشن سوییچ پیزورزیستیو (Piezoresistive)

در این نوع، لرزش باعث تغییر مقاومت الکتریکی ماده می‌شود. این تغییر مقاومت به سیگنال الکتریکی تبدیل شده و تشخیص داده می‌شود.

۵. ویبریشن سوییچ ترموالکتریک (Thermoelectric)

تکنولوژی کمتر رایج‌تری که در آن، لرزش باعث تغییرات دمایی در مواد ترموالکتریکی شده و سپس این تغییر دما به سیگنال الکتریکی تبدیل می‌شود.

ویبریشن سوئیچ‌ها (Vibration Switch) به طیف گسترده‌ای از انواع و مدل‌ها برای استفاده در مختلف برنامه‌ها و صنایع عرضه می‌شوند.

6.کپاسیتیو (Capacitive)

این نوع سوئیچ‌ها (Switch) بر پایه‌ی تغییر در ظرفیت یک کپاسیتور کار می‌کنند که به ویبریشن‌های (Vibration) محیطی حساس است.

هنگامی که ویبریشن محیطی باعث تغییر در فاصله بین دو صفحه‌ی کپاسیتور می‌شود، تغییر در ظرفیت آن رخ می‌دهد که توسط سوئیچ تشخیص داده می‌شود.

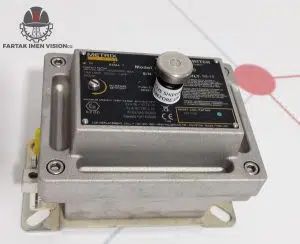

متریکس (Metrix):

متریکس یکی از بزرگترین تولیدکنندگان سنسورهای الکترونیکی است و ارائه دهنده‌ی محصولات متنوعی از جمله ویبریشن سوئیچ‌ها (Vibration Switch) می‌باشد.

مدل 5550 و 5550G متریکس را می‌توان جزو رایج‌ترین ویبریشن سوییچ‌هایی دانست که در پالایشگاه‌ها و نیروگاه‌های ایران می‌بینید. اگر به دنبال یک گزینه کاملاً مکانیکی و قابل اعتماد هستید، این انتخاب اول خیلی از مهندسان است.

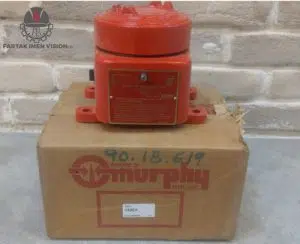

مورفی (Murphy):

یک از بزرگترین شرکت‌های الکترونیکی در جهان است که در زمینه‌ی تولید انواع سنسورهای الکترونیکی فعالیت دارد، از جمله ویبریشن سوئیچ‌ها (Vibration Switch).

سری VS2EX مورفی یکی از پرچمداران محصولات آنهاست که معمولاً در ژنراتورها و کمپرسورها استفاده می‌شود.





اف‌اف‌ای (FFE):

یک شرکت پیشرو در زمینه‌ی طراحی و تولید سنسورهای الکترونیکی و سیستم‌های سنسوری است که انواع ویبریشن سوئیچ‌های (Vibration Switch) پیشرفته را عرضه می‌کند.

مدل 3171 FFE یک ویبریشن سوییچ الکترونیکی است که دقت بالاتری نسبت به نمونه‌های مکانیکی دارد و برای مانیتورینگ دقیق‌تر مناسب است که تصویرش را در زیر می بینید.

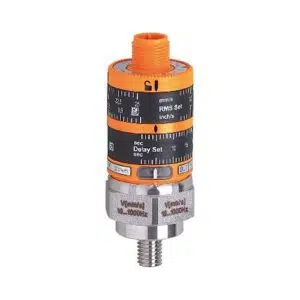

آی‌اف‌ام (IFM):

یک شرکت تولید کننده‌ی انواع قطعات الکترونیکی و سیستم‌های اتصالات است که ویبریشن سوئیچ‌های (Vibration Switch) متنوعی را تولید می‌کند.

مدل VKV021 IFM یک مانیتور و سوییچ ارتعاش است که قابلیت برنامه‌ریزی دارد.

این برندها تنها چند نمونه از بسیاری از شرکت‌هایی هستند که در زمینه‌ی تولید ویبریشن سوئیچ‌ها (Vibration Switch) فعالیت دارند.

شرکت فرتاک ایمن ویژن مفتخر است که میت واند تمام برند های معتبر در زمینه ساخت ویبریشن سوییچ (Vibration Switch) را تامین کند.

انتخاب یک ویبریشن سوییچ فقط به برند ختم نمی‌شود. برای اینکه بهترین گزینه را انتخاب کنید، باید به سه سوال اصلی جواب بدهید:

1. محیط چقدر سخت است؟ اگر در یک معدن یا سیمان با گرد و غبار شدید کار می‌کنید، مدل‌های مکانیکی متریکس به دلیل نداشتن قطعات الکترونیکی حساس، انتخاب بادوام‌تری هستند.
2. دقتی که نیاز دارید چقدر است؟ برای یک توربین گازی با دور بالا، به سنسور پیزوالکتریک نیاز دارید که کوچک‌ترین نوسان را هم تشخیص دهد.
3. بودجه چقدر است؟ گاهی اوقات یک مدل مکانیکی ساده نیاز شما را کاملاً برطرف می‌کند، بدون اینکه نیازی به صرف هزینه اضافی برای مدل‌های پیشرفته باشد.

در سیستم‌های هشداردهنده در ماشین‌ها، تجهیزات پزشکی، تجهیزات صنعتی و دستگاه‌های الکترونیکی کاربرد دارد.

1.ویبریشن سوئیچ چیست؟

ویبریشن سوئیچ یا سوئیچ لرزه دستگاهی است که ارتعاشات و لرزش‌های محیطی را تشخیص داده و در صورت بروز شرایط خاص سیگنال‌های هشداردهنده تولید می‌کند.

2.کاربرد ویبریشن سوئیچ‌ها چیست؟

این سوئیچ‌ها در سیستم‌های هشداردهنده ماشین‌آلات صنعتی، تجهیزات پزشکی، و دستگاه‌های الکترونیکی برای نظارت بر ارتعاشات و جلوگیری از آسیب به کار می‌روند.

3.عملکرد ویبریشن سوئیچ چگونه است؟

با تشخیص لرزش بیش از حد، سوئیچ فعال شده و سیگنال الکتریکی تولید می‌کند. این سیگنال می‌تواند هشداردهنده صوتی، نوری یا رله‌ای باشد.

4.برندهای معروف ویبریشن سوئیچ کدام‌اند؟

متریکس: مدل 5550/5550G مورفی: سری VS2EX FFE: مدل 3171 IFM: مدل VKV021

5.چگونه می‌توان ویبریشن سوئیچ مناسب انتخاب کرد؟

انتخاب نوع مناسب وابسته به حساسیت، نوع برنامه، و شرایط محیطی دستگاه است.
