شیر اطمینان پایلوت‌دار Anderson Greenwood

شیر اطمینان پایلوت‌دار Anderson Greenwood (از زیرمجموعه‌های Emerson) برای حفاظت از تجهیزات تحت فشار در برابر افزایش ناخواسته فشار به کار می‌رود، یعنی زمانی که فشار از حد تنظیم‌شده عبور می‌کند، مسیر تخلیه را باز می‌کند تا فشار اضافی از سیستم خارج شود.

تفاوت بنیادین این شیر با شیرهای سنتی فنری در این است که با افزایش فشار خط تا نزدیکی نقطه تنظیم (Set Pressure)، آب‌بندی آن قوی‌تر می‌شود، در نتیجه نشتی سیال، پرت محصول و باز شدن‌های نابجا به صفر می‌رسد.

این تجهیز در کنار سایر لایه‌های حفاظتی، به کاهش خطر آسیب به مخازن، خطوط و تجهیزات فرآیندی کمک می‌کند. انتخاب درست آن به نوع سیال، ظرفیت تخلیه و شرایط واقعی بهره‌برداری وابسته است.


چرا شیر پایلوت‌دار Anderson Greenwood از شیرهای فنری قدیمی بهتر است؟

در شیرهای اطمینان فنری معمولی، هرچه فشار مخزن به نقطه تنظیم نزدیک‌تر می‌شود، نیروی بسته نگه‌دارنده فنر ضعیف‌تر شده و شیر دچار نشتی یا اصطلاحا سیم‌کشی (Simmering) می‌شود. این یعنی هدررفت خوراک باارزش و آسیب دیدن نشیمنگاه شیر.

اما در مکانیزم پایلوت‌دار اندرسون گرینوود:

• نشتی نزدیک به صفر در فشارهای بالا: فشار خود خط به پشت پیستون اصلی هدایت می‌شود. این یعنی تا آخرین لحظه قبل از رسیدن به نقطه خطر، شیر محکم‌تر بسته می‌ماند و محصول شما هدر نمی‌رود.
• ابعاد و وزن بسیار سبک‌تر: برای خطوط پرفشار، شیرهای فنری غول‌پیکر و سنگین نیاز به ساپورت‌های بتنی و فولادی پرهزینه دارند. شیر پایلوت‌دار گرینوود وزن و ارتفاع پایپینگ را به‌شدت کاهش می‌دهد که یک برگ برنده بزرگ در سازه‌ها و سکوهای دریایی است.
• عدم تاثیر منفی فشار برگشتی (Backpressure): در فلرهایی که فشار متغیر دارند، پایلوت عملکرد تخلیه را پایدار نگه می‌دارد و سناریوی تخلیه بدون وقفه انجام می‌شود.



بررسی سری‌های پرکاربرد Anderson Greenwood

مشخصات فنی

جدول زیر، تفاوت‌های اصلی سه سری پرکاربرد را برای بررسی اولیه نشان می‌دهد. محدوده‌های فشار، محدوده عمومی سری هستند و با انتخاب سایز و متریال محدودتر می‌شوند.



محدوده دمای کاری قابل سفارش

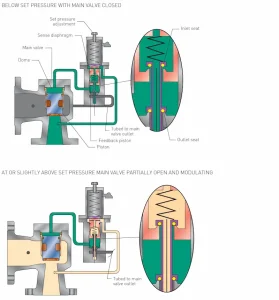

نحوه عملکرد





در حالت عادی، فشار ورودی از مسیر پایلوت به محفظه بالای پیستون یا Dome می‌رسد. به دلیل تفاوت سطح مؤثر دو طرف پیستون، نیروی حاصل شیر اصلی را روی نشیمن نگه می‌دارد.

وقتی فشار به نقطه تنظیم برسد، پایلوت تعادل فشار این محفظه را تغییر می‌دهد، با کاهش نیروی بسته نگه‌دارنده، فشار ورودی شیر اصلی را باز می‌کند و سیال به خروجی می‌رود.

تفاوت عملکرد سریع (Pop Action) با بازشدن تدریجی (Modulating)

• سری Pop Action (سری 200): در کسری از ثانیه با تمام ظرفیت باز می‌شود. مناسب گازهایی که در صورت عبور از مرز فشار، باید بلافاصله اورژانسی خالی شوند.
• سری Modulating (سری 400 و 800): شیر دقیقا به اندازه حجم فشار اضافی باز می‌شود، نه بیشتر مزیت این روش این هست که سیال گران‌قیمت شما بی‌دلیل در فلر نمی‌سوزد و سیستم خروجی دچار شوک فشاری و لرزش لوله نمی‌شود.



چالش‌ها و خط قرمزهای نصب شیر پایلوت‌دار

برای اینکه بعد از راه‌اندازی دچار دردسر نشوید، این دو نکته حیاتی را رعایت کنید:

1. حساسیت به ذرات معلق و رسوب: به دلیل عبور سیال از تیوبینگ و مجراهای ظریف پایلوت، سیال نباید حاوی لجن، ذرات جامد یا چسبنده ، یخ‌زدگی یا ناسازگاری آب‌بند باشد. در صورت وجود ذرات، نصب فیلتر پایلوت اورجینال سازنده روی ورودی شیر الزامی است.
2. بررسی لوله‌کشی حسگر (Remote Sense): اگر افت فشار ورودی بالاست، خط اندازه‌گیری پایلوت باید طبق استاندارد مستقیماً به بدنه مخزن کشیده شود تا شیر دچار پدیده مخرب چترینگ (باز و بست پی‌درپی و نابودی قطعات داخلی) نشود.
3. بررسی فشار برگشتی خط خروجی: فشار برگشتی خط خروجی نیز باید محاسبه شود چون، افزایش فشار خروجی ممکن است ظرفیت قابل تخلیه را تغییر دهد.



کاربرد در صنعت، به‌ویژه نفت و گاز

• نقاط حساس حفاظت فشار: ضرورت ایمن‌سازی تجهیزاتی مانند سپراتورها (جداکننده‌ها)، مخازن تحت فشار، مبدل‌های حرارتی و سیستم‌های کمپرسور گاز.
• وابستگی انتخاب به فاز سیال: تفاوت ماهیت فرآیند (گاز تمیز، مایع، سیال خورنده یا جریان دو فازی) مستقیماً تعیین‌کننده تیپ شیر و فرمول محاسبه ظرفیت است.
• تطبیق رفتار شیر با نرخ رشد فشار: امکان استفاده از شیرهای تخلیه تدریجی (Modulating) در سرویس‌هایی با افزایش فشار ملایم برای مهار نوسان بدون شوک فرآیندی.
• محاسبات سایزینگ بر پایه داده‌های واقعی: ضرورت تعیین دقیق سناریوی حاکم بر حادثه، نرخ تخلیه، دما و فشار بحرانی توسط مهندس فرآیند پیش از انتخاب نهایی.
• تحلیل شبکه تخلیه و فشار برگشتی: بررسی اثر تخلیه به هدر مشترک، مشعل (Flare) یا اتمسفر باز روی عملکرد شیر و محاسبه افت فشار خروجی.
• اولویت مهندسی نسبت به نام برند: لزوم تطبیق مشخصات مکانیکی شیر با محدودیت‌های شبکه تخلیه؛ صرفاً معتبر بودن برند، جایگزین سایزینگ و راستی‌آزمایی مهندسی نمی‌شود.



نحوه نصب





1.  تطبیق مدارک مهندسی و پلاک‌خوانی (Pre-check):تطبیق کامل تگ نامبر، فشار تنظیم (Set Pressure)، کلاس و سایز فلنج‌ها و جهت فلش جریان روی بدنه با مدارک مصوب پروژه (P&ID و دیتاشیت).
2. فلاشینگ و تمیزکاری مسیر لوله‌کشی:شست‌وشو و پاک‌سازی کامل خطوط ورودی از پلیسه، گل‌جوش، زنگار و ذرات معلق؛ زیرا ورود کمترین ذره به مجاری باریک پایلوت باعث گریپاژ و از کار افتادن شیر می‌شود.
3. رعایت استانداردهای لوله‌کشی ورودی و خروجی:طراحی خط ورودی به صورت کوتاه و با کمترین افت فشار ممکن، همراه با مهاربندی (ساپورت‌گذاری) مناسب خط خروجی تا هیچ‌گونه بار وزنی یا گشتاور به بدنه شیر وارد نشود.
4. استقرار صحیح و هم‌راستاسازی:نصب فیزیکی شیر دقیقاً در جهت و راستای مجاز مطابق دستورالعمل سازنده (عموماً نصب عمودی و قائم).

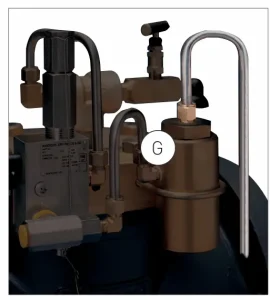

5. اجرای تیوبینگ حسگر از راه دور (Remote Sense):در صورت وجود خط Remote Sense، اجرای دقیق تیوبینگ از نقطه تعیین‌شده روی مخزن یا خط، با اطمینان از باز بودن مسیر و عدم ایجاد گلوگاه یا شیب منفیِ رسوب‌گیر.
6. هدایت خروجی پایلوت و شیر اصلی:هدایت ایمن و استاندارد مسیر ونت (تخلیه) پایلوت و خروجی شیر اصلی به سمت هدر فلر یا نقطه تخلیه مشخص‌شده در نقشه فرآیندی.
7. کنترل شیرهای ایزولاسیون (Lock Open):بررسی شیرهای قطع‌کن مسیر (در صورت وجود) و قفل کردن آن‌ها در حالت باز (Car Seal Open / CSO) طبق پروتکل‌های ایمنی و رویه‌های مصوب سایت.

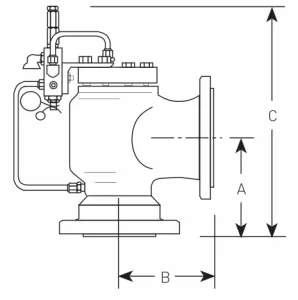

ابعاد و انتخاب مدل





ابعاد شیر اطمینان به سری، سطح اریفیس، سایز ورودی و خروجی، کلاس فلنج و آپشن‌ها وابسته است.

دو شیر با ورودی یکسان الزاما ظرفیت یا ابعاد نصب یکسان ندارند. برای انتخاب، ابتدا سطح تخلیه مورد نیاز محاسبه می‌شود و سپس ترکیب بدنه و اتصالاتی انتخاب می‌شود که این ظرفیت را در شرایط تعیین‌شده تأمین کند.

در بررسی نقشه ابعادی، فاصله مرکز تا سطح فلنج ورودی و خروجی، ارتفاع کلی، وزن و فضای لازم برای باز کردن پایلوت و قطعات داخلی باید دیده شود.

در تعویض شیر موجود نیز تنها برابر بودن سایز فلنج کافی نیست؛ ابعاد نصب، فشار برگشتی مجاز و ظرفیت تأییدشده باید تطبیق داده شوند. نقشه زیر نمونه هندسه ابعادی است و اندازه‌های نهایی از نقشه مدل سفارش‌شده دریافت می‌شود.


اکسسوری‌ها، قطعات مصرفی و اقلام کاربردی





1. آپشن‌های جانبی و کاربردی (انتخاب بر اساس شرایط سایت)

• اتصال تست میدانی (Field Test Connection): تست سریع و کالیبراسیون فشار بازشدن پایلوت در محل خط لوله، بدون نیاز به باز کردن شیر سنگین یا توقف کل واحد فرآیندی.
• نشانگر وضعیت تست (Test Indicator): مشاهده آنی عملکرد پایلوت و مانیتورینگ دقیق وضعیت باز و بست در زمان بازرسی‌های دوره‌ای.
• فیلتر ورودی پایلوت (Inlet Pilot Filter): جذب ذرات معلق و لجن‌های خطوط لوله و جلوگیری از گرفتگی مجاری ظریف پایلوت در سیالات آلوده.
• اتصال نمونه‌برداری فشار از راه دور (Remote Pressure Sense): حس دقیق‌تر فشار از داخل خود مخزن، به‌ویژه در زمان‌هایی که افت فشار خط ورودی شیر بالاست.
• تجهیزات جلوگیری از جریان برگشتی (Backflow Preventer): مانع از برگشت فشار و سیال آلوده از شبکه هدر تخلیه/فلر به داخل محفظه پایلوت و شیر اصلی.

2. قطعات مصرفی و حساس به آب‌بندی (Soft Goods)

عملکرد بی‌نقص شیر اطمینان به سلامت اجزای آب‌بند وابسته است:

• قطعات مصرفی کلیدی: شامل آب‌بند نشیمنگاه (Seat Seal)، اورینگ‌های پیستون و پکینگ‌های آب‌بندی پایلوت.
• اهمیت تطابق متریال: جنس اورینگ‌ها باید دقیقاً متناسب با دمای بهره‌برداری و میزان خورندگی سیال (مانند Viton، FFKM/Kalrez، PTFE یا PEEK) انتخاب شود.
• خط قرمز خرید قطعات یدکی: صرفاً یکی بودن سایز یا ابعاد ظاهری یک اورینگ، تضمین‌کننده مقاومت در برابر فشار و گاز خورنده نیست؛ کیت تعمیراتی اورجینال باید منحصراً بر اساس شماره سریال (Serial Number) و پارت نامبر دقیق شیر سفارش‌گذاری شود.

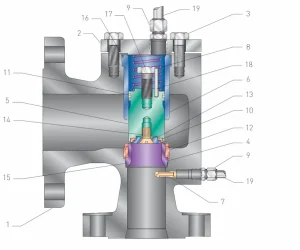

3. اجزای اصلی و مکانیکی شیر

این مجموعه از هماهنگی دقیق قطعات زیر تشکیل شده است:

• بدنه (Body) و نازل (Nozzle): تحمل‌کننده فشار اصلی خط و هدایت‌کننده دبی سیال.
• عضو متحرک یا پیستون (Piston / Disc): بخش عملگر داخلی با ماشین‌کاری دقیق برای ایجاد نیروی محرکه باز و بست.
• نشیمنگاه (Seat): محل نشستن دیسک برای تضمین نشتی صفر در فشارهای بالا.
• درپوش محفظه (Dome Cover): محفظه فوقانی برای کنترل بالانس فشاری پیستون.
• شیر پایلوت (Pilot Valve): مغز متفکر سیستم که نوسان فشار را حس کرده و دستور تخلیه را صادر می‌کند.
• تیوبینگ و اتصالات ارتباطی: هدایت سیال بین خط اصلی، پایلوت و محفظه بالای پیستون.

(نکته برای تیم‌های تعمیرات و تدارکات: داشتن نقشه انفجاری قطعات و پارت لیست اختصاصی همان تگ نامبر، خطای خرید قطعات نامناسب را به صفر می‌رساند.)


نگهداری و نکات بهره‌برداری

1. برنامه زمان‌بندی بازرسی (سرویس‌محور، نه فرمول ثابت)

هیچ نسخه و بازه زمانی یکسانی برای تمام خطوط وجود ندارد؛ دوره‌های اورهال و بازرسی باید متناسب با میزان خورندگی سیال، سابقه بهره‌برداری، وجود ذرات معلق و دستورالعمل Emerson تدوین شود. خطوط گاز ترش یا سیالات ساینده نیاز به پایش‌های بسیار کوتاه‌مدت‌تری نسبت به گازهای تمیز دارند.

2. چک‌لیست بازرسی‌های دوره‌ای در سایت

در بازدیدهای منظم میدانی، بررسی این 5 مورد حیاتی است:

• نشانه‌های نشتی: بررسی عدم خروج سیال از درگاه تخلیه در فشارهای زیرِ نقطه تنظیم (Set Pressure).
• خوردگی بدنه و فلنج‌ها: بررسی سلامت سطوح بیرونی به‌ویژه در محیط‌های مرطوب، اسیدی یا سکوهای دریایی.
• سلامت تیوبینگ و فیتینگ‌ها: چک کردن عدم ارتعاش، نشتی اتصالات و عدم دفرمه شدن لوله‌های ارتباطی پایلوت.
• باز بودن مسیر سنسور فشار (Sense Line): اطمینان از عدم تشکیل لجن، ذرات جامد یا یخ‌زدگی در مسیر نمونه‌گیر فشار.
• آسیب‌های فیزیکی و ظاهری: بررسی وضعیت پیچ و مهره‌ها و قطعات مکانیکی متحرک.

3. ریشه‌یابی خطای باز شدن‌های مکرر یا ناپایدار (Chattering)

اگر شیر به صورت پیاپی باز و بسته می‌شود یا عملکرد لرزشی دارد، سریعا این 3 فاکتور فرآیندی را ریشه‌یابی کنید:

• اشتباه در سایزینگ اولیه: بیش از حد بزرگ بودن اوریفیس شیر (Oversizing) باعث افت ناگهانی فشار و بسته شدن مجدد و ضربه زدن پیستون می‌شود.
• افت فشار خط ورودی بیش از 3 درصد: اگر مسیر لوله‌کشی ورودی افت زیادی ایجاد کند، شیر دچار نوسان عملکردی خواهد شد.
• نوسانات فشار برگشتی (Backpressure): بالا رفتن ناگهانی فشار خط تخلیه یا هدر فلر که تعادل پایلوت را برهم می‌زند.

4. پروتکل‌های ایمنی دمونتاژ و تست‌های عملکردی

• تخلیه کامل فشار قبل از آچارکشی: مطابق دستورالعمل‌های LOTO، پیش از هرگونه اقدام جهت باز کردن قطعات یا پایلوت، شیر باید از فرآیند ایزوله شده و فشار سیال محبوس در خط و محفظه بالای پیستون (Dome) کاملاً تخلیه (Depressurize) شود.
• آزمون‌های الزامی پس از سرویس و تعمیر: تعویض اورینگ‌ها پایان کار نیست؛ تجهیز باید تحت تست دقیق فشار تنظیم (Pop / Modulate Test) و تست آب‌بندی نشیمنگاه (Seat Leakage Test) بر اساس استاندارد API 527 قرار گرفته و گواهی کالیبراسیون جدید صادر شود.
• محدودیت‌های تست میدانی (Field Test): آپشن تست میدانی روی خط لوله، صرفاً برای راستی‌آزمایی نقطه تنظیم (Set Point) طراحی شده است؛ این تست به‌هیچ‌وجه نشان‌دهنده باز شدن کامل دیسک یا تضمین‌کننده ظرفیت دبی تخلیه فرآیندی در شرایط اضطراری نیست و جایگزین آزمون‌های ادواری کارگاه ایمنی نمی‌شود.



راهنمای انتخاب و سفارش‌گذاری

برای استعلام فنی و ثبت سفارش شیر اطمینان Anderson Greenwood، ابتدا اطلاعات فرآیندی شامل نوع و فاز سیال (گاز، مایع یا دوفازی)، فشار و دمای کاری، فشار تنظیم، دمای تخلیه و بدترین سناریوی افزایش فشار مشخص می‌شوند. خواص فیزیکی سیال مانند چگالی، گرانروی و ضریب تراکم‌پذیری نیز پایه اصلی محاسبات سایزینگ به شمار می‌روند.

در مرحله بعد، میزان فشار برگشتی خط، سایز و کلاس فلنج‌ها و متریال مقاوم در برابر خوردگی تعیین می‌شوند تا سری مناسب، سایز اریفیس و آپشن‌ها مشخص گردند. با توجه به تنوع قطعات، نام سازنده یا شماره سری به‌تنهایی کافی نیست و کد سفارش نهایی باید دقیقا بر اساس جدول کدگذاری رسمی سازنده و گزارش سایزینگ استخراج شود.

در نهایت، مشخص کردن مدارک مهندسی مورد نیاز مثل نقشه‌های ابعادی، گواهینامه تست فشار، مدارک بازرسی متریال و کیت قطعات یدکی در استعلام اولیه، امکان تطبیق دقیق سفارش با الزامات پایپینگ و استانداردهای سایت را پیش از خرید تضمین می‌کند.

تیم مهندسی و بازرگانی شرکت فرتاک ایمن ویژن آماده است تا علاوه بر صحه‌گذاری محاسبات سایزینگ و مدارک فنی، تجهیز اورجینال Anderson Greenwood را همراه با سرتیفیکیت معتبر و تضمین کیفیت تامین کند.

تلفن فروش و استعلام: 02191094546





سوالات متداول

1. چطور می‌توانیم ست‌پوینت (فشار تنظیم) شیر را در محل سایت تست کنیم بدون اینکه خط باز شود؟

با سفارش آپشن Field Test Connection، اپراتور می‌تواند با یک کپسول ازت یا پمپ پرتابل، نقطه باز شدن پایلوت را روی خط چک کند، بدون اینکه نیازی به دمونتاژ شیر سنگین و انتقال به کارگاه تست باشد. این مزیت، هزینه‌های بازرسی دوره‌ای را به یک‌پنجم می‌رساند.

2. آیا کیت‌های تعمیراتی و اورینگ‌های مدل‌های مختلف به هم می‌خورند؟

خیر. هرگز از اورینگ‌های متفرقه یا حتی سایز مشترک سایر سری‌ها استفاده نکنید. به دلیل تلورانس میکرونی در پایلوت، کیت تعمیراتی (Soft Goods Kit) باید دقیقاً بر مبنای Serial Number و Part Number اورجینال کمپانی سفارش داده شود.

3. برای دریافت استعلام قیمت و تاییدیه فنی چه اطلاعاتی لازم است؟

نوع سیال (گاز، مایع یا دوفازی)، دمای کاری و تخلیه، فشار تنظیم (Set Pressure)، ظرفیت تخلیه مورد نیاز (Relieving Capacity)، فشار برگشتی (Backpressure) و کلاس و تیپ فلنج‌ها.

4. مدت زمان تحویل شیر اطمینان (Pressure Relief Valve) چقدر است؟

بسته به موجودی انبار و شرایط پروژه، شیر اطمینان در سریع‌ترین زمان ممکن به مشتری تحویل داده می‌شود.

5. آیا شیر اطمینان دارای گارانتی است؟

بله، شیر اطمینان ارائه شده توسط فرتاک ایمن ویژن با گارانتی رسمی و معتبر عرضه می‌شود.

6. آیا قبل از ارسال، تست کیفیت روی دستگاه انجام می‌شود؟

بله، قبل از ارسال از نظر عملکرد و کیفیت توسط کارشناسان فنی بررسی و تست می‌شوند.

7. چگونه می‌توان این دستگاه را تهیه کرد؟

برای خرید، ثبت سفارش، دریافت مشاوره تخصصی و اطلاع از قیمت روز، می‌توانید با شماره 02191094546 تماس بگیرید.
