استفاده از ترانسمیتر یا آنالایزر دیجیتال مایع CM42B با فناوری Memosens، خروجی 4-20mA همراه HART و قابلیت ارتباط بیسیم، خطای ناشی از نویز و کابلکشی را حذف کرده و دادهای پایدار، قابل مستندسازی و منطبق با استانداردهای ایمنی مناطق خطرناک (ATEX، IECEx) ارائه میدهد که اینگونه می توانیم از صحت و پایایی دادههای آنالیز مایعات در فرآیندهای صنعتی حساس اطمینان حاصل کنیم.

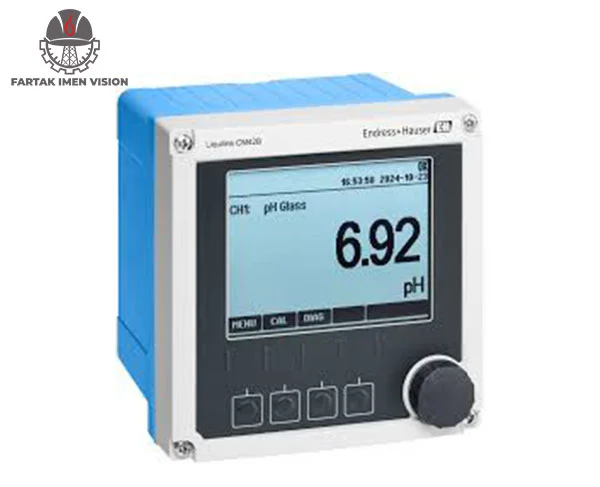

معرفی ترانسمیتر دیجیتال اندرس هاوزر Liquiline CM42B
در فرآیندهای صنعتی پیچیده، پارامترهای کیفی مایعات شامل pH، ORP، هدایت الکتریکی (Conductivity) و اکسیژن محلول (Dissolved Oxygen) نقش مستقیمی در کنترل فرآیند، ایمنی تجهیزات، بهرهوری انرژی و انطباق با الزامات HSE ایفا میکنند.
اندازهگیری نامطمئن یا دارای خطای سیستماتیک، موجب تصمیمات اصلاحی اشتباه، توقفهای ناخواسته، افزایش مصرف مواد شیمیایی و ریسکهای قانونی میشود.
Liquiline CM42B یک ترانسمیتر دیجیتال تککاناله از شرکت Endress+Hauser است که با بهرهگیری از فناوری پردازش سیگنال دیجیتال Memosens و طراحی دو سیمه (2-wire)، ضمن ارائه دادهای دقیق و تکرارپذیر، قابلیت یکپارچگی آسان با سیستمهای کنترل DCS/PLC، پیکربندی از راه دور از طریق بلوتوث و انطباق با استانداردهای جهانی ایمنی را فراهم میکند.
این تجهیز سیگنال دریافتی را پردازش کرده و به خروجی استاندارد 4-20 mA همراه با پروتکل HART یا خروجی ثانویه قابل فعالسازی تبدیل میکند.
این تجهیز برای مهندسان ابزار دقیق، مدیران تدارکات و مسئولین HSE که به دنبال کاهش ریسک اندازهگیری و بهینهسازی هزینههای چرخه عمر تجهیز هستند، انتخابی راهبردی محسوب میشود.
فناوری و اصل عملکرد (Working Principle) آنالایزر مایع CM42B
عملکرد CM42B مبتنی بر دریافت سیگنال دیجیتال از سنسورهای Memosens یا سیگنال آنالوگ از سنسورهای معمولی است. سیگنال دریافتی توسط الکترونیک یکپارچه و با حداقل نویز پردازش شده و به خروجی جریان 4-20 mA همراه با پروتکل HART تبدیل میشود.
فناوری Memosens به کار رفته در این ترانسمیتر، خطاهای ناشی از طول کابل، نویز الکترومغناطیسی، رطوبت و خوردگی کنتاکتها را به صفر میرساند و دادهای پایدار، دقیق و قابل ردیابی (Traceable) به سیستم کنترل تحویل میدهد.
همچنین وجود ماژول بلوتوث داخلی، امکان پیکربندی، مانیتورینگ لحظهای و عیبیابی از راه دور را از طریق اپلیکیشن SmartBlue فراهم میکند.
مشخصات فنی ترانسمیتر دیجیتال ENDRESS+HAUSER مدل Liquiline CM42B
| مشخصه | توضیحات |
|---|---|
| نوع تجهیز | ترانسمیتر / مبدل آنالایزر مایعات (Liquid Analysis Transmitter) |
| مدل | Endress+Hauser Liquiline CM42B |
| تعداد کانال ورودی | تککاناله (Single Channel) |
| نوع ورودی | سنسور دیجیتال Memosens یا ورودی آنالوگ |
| پارامترهای قابل اندازهگیری | pH، ORP، هدایت الکتریکی (Conductivity)، اکسیژن محلول (DO) |
| خروجی اصلی | 4-20 mA همراه با پروتکل HART |
| خروجی ثانویه | قابل فعالسازی (اختیاری) |
| ارتباط بیسیم | بلوتوث (Bluetooth) برای اپلیکیشن SmartBlue |
| درجه حفاظت | IP66/67 (نسخه میدانی)، IP20 (نسخه ریل DIN) |
| گواهینامههای ایمنی | IECEx، ATEX، C/US IS Class I Division 1 |
| روشهای نصب | میدانی (Field)، ریل DIN (DIN Rail)، نسخههای خاص |
| پروتکلهای ارتباطی | 4-20 mA، HART (قابلیت فعالسازی پروتکلهای دیگر در نسخههای آتی) |
کاربردهای صنعتی
ترانسمیتر CM42B برای پایش پیوسته و کنترل لحظهای پارامترهای کیفی سیال در کاربردهای زیر مناسب است:
- پالایشگاهها و مجتمعهای پتروشیمی: کنترل pH و ORP در واحدهای تصفیه آب، برجهای خنککن و فرآیندهای شیمیایی
- صنایع غذایی و نوشیدنی: پایش بهداشت فرآیند (CIP)، کنترل pH در تخمیر و تولید
- داروسازی و بیوتکنولوژی: اندازهگیری دقیق DO و pH در راکتورهای زیستی و فرآیندهای استریل
- نیروگاهها: کنترل هدایت و اکسیژن محلول در بویلرها و سیستمهای بخار
- تصفیهخانههای آب و فاضلاب صنعتی: پایش کیفیت ورودی و خروجی، کنترل مواد شیمیایی
- صنایع معدنی و فلزات سنگین: کنترل pH در فرآیندهای لیچینگ و خنثیسازی
مزایا و نقاط تمایز رقابتی
| مزیت رقابتی | شرح |
|---|---|
| پشتیبانی از فناوری Memosens | حذف کامل خطای نویز، رطوبت و خوردگی در انتقال سیگنال دیجیتال |
| اتصال بلوتوث و اپلیکیشن SmartBlue | پیکربندی، مانیتورینگ و عیبیابی از راه دور بدون نیاز به کابل یا لپتاپ |
| پایداری در محیطهای سخت و خطرناک | دارای گواهینامههای ATEX، IECEx، C/US IS Class I Div 1 مناسب برای مناطق انفجاری |
| انعطاف در نصب | ارائه نسخههای مختلف برای نصب میدانی (IP66/67)، روی ریل DIN (IP20) یا محیطهای خاص |
| یکپارچگی آسان با سیستمهای کنترل | خروجی استاندارد 4-20 mA همراه HART، سازگار با اکثر DCS و PLC های صنعتی |
| کاهش هزینههای نگهداری | تشخیص خودکار وضعیت سنسور، هشدار زودهنگام برای کالیبراسیون و تعویض |
نکات کلیدی در انتخاب و سفارش Liquiline CM42B
قبل از سفارش، موارد زیر را با مهندسان فرآیند و ابزار دقیق خود هماهنگ نمایید:
- نوع سنسور و پارامتر مورد اندازهگیری: pH، ORP، هدایت الکتریکی یا اکسیژن محلول (DO)
- نسخه محفظه مناسب برای شرایط نصب: IP66/67 برای محیطهای مرطوب و گردوغباری، IP20 برای داخل تابلوهای برق
- نیاز به ارتباط بلوتوث: برای پیکربندی و مانیتورینگ از راه دور توصیه میشو.د
- الزامات ایمنی و استانداردهای منطقه نصب: وجود گواهی ATEX، IECEx یا C/US IS در صورت نصب در مناطق خطرناک
- سازگاری با سیستم کنترل موجود: تأیید پشتیبانی DCS/PLC از پروتکل HART
- نیاز به خروجی دوم (Secondary Output): قابل فعالسازی به صورت اختیاری
قیمت ترانسمیتر دیجیتال
پیشنهاد میشود پیش از نهاییسازی سفارش، شرایط فرآیند (دما، فشار، نوع سیال) و الزامات ایمنی منطقه نصب با کارشناسان فنی ما بازبینی شود تا نسخه دقیق سنسور و ترانسمیتر منطبق با کاربرد شما تأمین گردد.
جهت دریافت لیست قیمت و مشاوره فنی با شماره زیر تماس حاصل فرمایید:
021-88800719
سوالات متداول
1. ترانسمیتر Liquiline CM42B چه پارامترهایی را میتواند اندازهگیری کند؟
این ترانسمیتر با اتصال سنسور مناسب، قادر به اندازهگیری pH، ORP، هدایت الکتریکی (Conductivity) و اکسیژن محلول (Dissolved Oxygen) است.
2. آیا CM42B دارای خروجی دیجیتال جداگانه است؟
خروجی اصلی به صورت 4-20 mA همراه با پروتکل HART ارائه میشود. در صورت نیاز به خروجی دوم، این قابلیت قابل فعالسازی است.
3. آیا امکان پیکربندی و مانیتورینگ با تلفن همراه وجود دارد؟
بلی. تجهیز از ارتباط بلوتوث و اپلیکیشن SmartBlue پشتیبانی میکند که امکان پیکربندی، مشاهده وضعیت سنسورها و عیبیابی از راه دور را فراهم میآورد.
4. این ترانسمیتر در چه صنایعی کاربرد دارد؟
صنایع شیمیایی، غذایی و نوشیدنی، داروسازی و بیوتکنولوژی، نفت و گاز، نیروگاهها، تصفیهخانههای آب و فاضلاب صنعتی و معادن از مهمترین حوزههای کاربرد هستند.
5. آیا CM42B برای نصب در مناطق خطرناک (انفجاری) تأیید شده است؟
بلی. این تجهیز دارای گواهینامههای معتبر IECEx، ATEX و C/US IS Class I Division 1 است و میتواند در مناطق خطرناک نصب و راهاندازی شود. 6. تفاوت نسخه میدانی (Field) و نسخه ریل DIN (DIN Rail) چیست؟ نسخه میدانی دارای محفظه با درجه حفاظت IP66/67 برای نصب در فضای باز و محیطهای صنعتی با گردوغبار و رطوبت است. نسخه ریل DIN با درجه حفاظت IP20 برای نصب داخل تابلوهای کنترل و اتاقهای ابزار دقیق طراحی شده است.
