کنترل ولو فیشر 8560

Fisher Control Valve 8560

نام برند: Fisher

  • کنترل ولو فیشر 8560 یک ولو پروانه ای با کارایی بالا است.
  • دارای یک دیسک فولادی ضد زنگ با یک حلقه مهر و موم استیل است.
  • شرکت فرتاک ایمن ویژن کنترل ولو فیشر 8560 می باشد. در ادامه با ویژگی های اساسی این محصول و عملکرد آن آشنا می شویم.
  • برای اینکه با این محصول بیشتر آشنا شوید و انتخاب بهتری داشته باشید،حتما بخش توضیحات و توضیحات تکمیلی را مطالعه فرمایید.
  • جهت کسب اطلاعات فنی و تکمیلی می توانید دیتا شیت محصول را دانلود کنید.

توضیحات

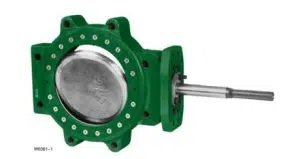

کنترل ولو فیشر Fisher Control Valve 8560، یک ولو پروانه‌ای با عملکرد بالا است که با طراحی خاص و مواد باکیفیت، برای کاربردهای صنعتی طراحی شده است. این محصول دارای دیسک و رینگ مهر و موم فولادی ضدزنگ بوده که امکان خنثی‌سازی فشار جریان را فراهم می‌کند.

مهر و موم های فلزی NOVEX و Phoenix III برای کاربردهای سخت که نیاز به قابلیت خنثی کردن دارند در دسترس هستند.

شفت ولو با انواع اکچویتورهای مکانیکی ترکیب می‌شود تا یک کنترل ولو قابل اعتماد و با کارایی بالا تشکیل دهد.

یک شفت دوگانه D با انواع اکچویتورهای الکتریکی و مکانیکی برای استفاده در برنامه‌های ربع چرخش و خاموش و روشن ترکیب می‌شود.



همچنین بخوانید:  برای آشنایی یا کنترل ولو فیشر کلیک کنید



ویژگی‌های برجسته کنترل ولو فیشر 8560

1. کنترل جریان پیشرفته:
طراحی دیسک غیرمرکز این کنترل ولو، مشخصه‌ای نزدیک به جریان خطی ایجاد می‌کند. این ویژگی مناسب برنامه‌های کنترل خنثی‌سازی و خاموش/روشن با چرخش 90 درجه دیسک است.

2. قابلیت سرویس ترش:
مواد سازنده این ولو با استانداردهای NACE MR0175-2002 مطابقت داشته و برای کاربردهایی که نیاز به مقاومت در برابر سرویس ترش دارند، ایده‌آل است.

3. بهبود قابلیت‌های زیست‌محیطی:
سیستم بسته‌بندی ENVIRO-SEAL با آب‌بندی پیشرفته، هدایت بهتر نیرو و کاهش انتشار گازهای گلخانه‌ای زیر 100 ppm (مطابق استانداردهای EPA) طراحی شده است.

4. اتصال شفت به بدنه یکپارچه:
این طراحی باعث ایجاد اتصال الکتریکی مطمئن برای استفاده در مناطق خطرناک می‌شود.



همچنین بخوانید:  برای خواندن مقاله انواع کنترل ولو و کاربرد آن کلیک کنید



جدول محدودیت دمایی متریال کنترل ولو فیشر 8560

Components and   materials of construction

Temperature   Limits

Specifications

Celsius degree()

Fahrenheit   degree()

Valve Body   Material

Carbon Steel

-29 to 427

-20 to 800

CF8M

-198 to 538 -325 to 1000

Disk Material

CF8M

-198 to 538

-325 to 1000

Shaft Material

S20910

-198 to 538 -325 to 1000

S17400

-62 to 427

-80 to 800

Bearing   Material

PEEK / PTFE   lined

-73 to 260

-100 to 500

Metal -198 to 538

-325 to 1000

Seal Ring

NOVEX Metal   Seal Ring

-46 to 538 -50 to 1000
Phoenix III   Metal Seal Ring & Fluorocarbon backup ring 40 to 232

-40 to 450

Phoenix III   Fire-Tested Metal Seal Ring & Fluorocarbon backup ring -40 to 232

-40 to 450



نصب و راه اندازی کنترل ولو فیشر 8560

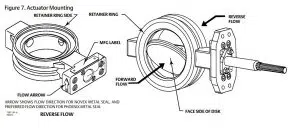

توصیه می شود که شفت محرک ولو همانطور که در شکل زیر نشان داده شده است در موقعیت افقی نصب شود.

کنترل ولو فیشر 8560

شرایط عملیاتی ممکن است به عملکرد خرابی ولو/ اکچویتور خاص، سبک، موقعیت و جهت جریان نیاز داشته باشد.

ولو هایی دارای حلقه های آب بندی NOVEX نیاز به نصب در جهت جریان معکوس دارند.



کنترل ولو فیشر 8560



شکست عملیات:

اکچویتورهای برگشت فنر، قابلیت شکست عملیات برای باز کردن یا بستن ولو را دارند و عمل ولو به صورت قابل برگشت طراحی شده است.


قیمت کنترل ولو

شرکت فرتاک ایمن ویژن تامین‌کننده تخصصی کنترل ولو فیشر است. جهت استعلام قیمت، با شماره 02188800719 تماس حاصل فرمایید.



سوالات متداول

1. کنترل ولو فیشر 8560 برای چه کاربردهایی مناسب است؟

این کنترل ولو برای کاربردهای صنعتی که نیاز به کنترل دقیق جریان یا عملیات خاموش/روشن دارند، به‌ویژه در محیط‌های با شرایط سخت، ایده‌آل است.

2. آیا کنترل ولو فیشر 8560 قابلیت استفاده در سرویس ترش را دارد؟

بله، مواد سازنده این ولو مطابق با استاندارد NACE MR0175-2002 بوده و برای سرویس‌های ترش مناسب است.

3. سیستم آب‌بندی ENVIRO-SEAL در این کنترل ولو چه مزایایی دارد؟

این سیستم باعث کاهش انتشار گازهای گلخانه‌ای به کمتر از 100 ppm شده و آب‌بندی و انتقال نیرو را بهبود می‌بخشد.

4. نحوه نصب کنترل ولو فیشر 8560 به چه صورت است؟

شفت محرک ولو باید در حالت افقی نصب شود. همچنین، ولوهایی با رینگ مهر و موم NOVEX باید در جهت جریان معکوس نصب شوند.

لطفا به این مقاله امتیاز بدهید

توضیحات تکمیلی

brand

Model

8560

Manufacturing Country

China

Valve Size

NPS 3, NPS 4, NPS 6, NPS 8, NPS 10, NPS 12, available in lugged style

Process Connection Type

Flanged, Single Flanged, Lugged

Seal Type

Metal, Soft

Shutoff Classifications

NOVEX Seal: For NPS 3 through 12. Unidirectional shutoff is Class IV

Phoenix III Seal: For NPS 3 through 12. Bidirectional shutoff to Class VI

Flow Characteristic

Approximately linear

Flow Coefficient Ratio

100 to 1

Disk Rotation

Clockwise to close (when viewing from the drive shaft end) through 90 degrees of disk rotation

Actuator Action

With a diaphragm or piston rotary actuator, the valve action is field-reversible
