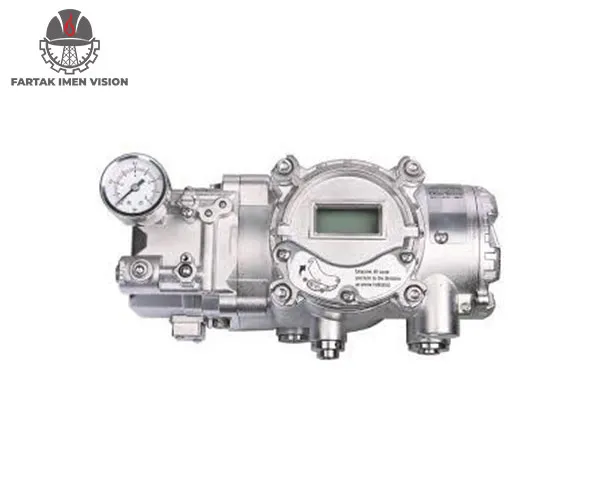

پوزیشنر هوشمند YT-3400 و YT-3450 از برند YTC کره جنوبی برای تنظیم موقعیت شیر مطابق با سیگنال کنترلی DCS یا PLC استفاده می شود.
این مدل‌ها به‌خاطر دقت بالا، نصب آسان، تنظیم آسان، پایداری در شرایط سخت صنعتی و سازگاری با انواع اکچویتورهای پنوماتیکی، یکی از محبوب‌ترین گزینه‌ها در صنایع نفت، گاز، پتروشیمی، نیروگاه‌ها و صنایع فرآیندی هستند.
معرفی کلی پوزیشنر YT-3400 / YT-3450
پوزیشنر YT-3400 برای شیرهای Linear (خطی) طراحی شده و مدل YT-3450 مخصوص Rotary (دوار) است.
هر دو مدل با دریافت سیگنال استاندارد 4–20 mA از سیستم کنترل، میزان باز و بسته بودن شیر را با دقت بالا تنظیم می‌کنند.
این سری از نوع Smart Positioner است، یعنی:
- قابلیت کالیبراسیون خودکار (Auto Calibration) دارد.
- تنظیمات PID (تناسبی، انتگرالی، مشتقی) قابل تغییر است.
- امکان ثبت خطا، مانیتورینگ از راه دور و پشتیبانی از پروتکل HART دارد.
- تمام تنظیمات از طریق LCD و دکمه‌های جلویی انجام می‌شود، بدون نیاز به باز کردن درپوش.
نحوه عملکرد پوزیشنر YTC
پوزیشنر YT-3400 / 3450 با دریافت سیگنال 4–20mA از کنترلر، موقعیت فعلی شیر را با مقدار فرمان مقایسه می‌کند. اگر اختلافی وجود داشته باشد، هوای فشرده متناسبی به اکچویتور ارسال می‌کند تا شیر دقیقا در موقعیت مطلوب قرار گیرد.
زمانی که موقعیت تنظیم شد، جریان هوا متعادل می‌شود و شیر ثابت می‌ماند. این فرآیند به‌صورت پیوسته تکرار می‌شود تا در برابر لرزش، تغییر فشار یا نویز محیطی، عملکرد بدون خطا ادامه یابد.
مزایای کلیدی
1. کالیبراسیون خودکار و سریع
با چند دکمه ساده، دستگاه به‌صورت خودکار تنظیم می‌شود. سه حالت AUTO1، AUTO2 و AUTO3 برای سطوح مختلف دقت و تنظیمات در نظر گرفته شده‌اند.
2. مصرف هوای پایین
در حالت پایدار، مصرف هوا حدود 2.5 لیتر در دقیقه (در فشار تغذیه 0.14 MPa) است؛ مزیتی اقتصادی برای سیستم‌های طولانی‌مدت.
3. عملکرد پایدار در محیط‌های لرزان
سنسور موقعیت و سیستم فیدبک مقاوم در برابر لرزش، عملکرد بدون خطا را حتی در پالایشگاه‌ها و صنایع سنگین تضمین می‌کند.
4. تنظیم دقیق PID در محل
کاربر می‌تواند مقادیر P، I و D را تغییر دهد تا پاسخ شیر متناسب با نوع فرآیند تنظیم شود.
5. پشتیبانی از پروتکل HART
برای مانیتورینگ، عیب‌یابی و تنظیم از راه دور بدون نیاز به کابل اضافی.
6. طراحی مقاوم و صنعتی
بدنه ریخته‌گری (YT-3400 از آلومینیوم، YT-3450 از استنلس استیل) با پوشش رنگ پودری اپوکسی پلی‌استر، استاندارد IP66 و تأییدیه ضد انفجار Ex db IIC T5/T6، مناسب برای Zone 1 و Zone 2.
مشخصات فنی
| مشخصه فنی | توضیحات / مقدار |
| مدل‌ها | YT-3400 (Linear) / YT-3450 (Rotary) |
| سیگنال ورودی | 4–20 mA DC با یا بدون HART |
| حداقل سیگنال جریان | 3.2mA (استاندارد)، 3.8mA (با HART) |
| مقاومت ورودی (Impedance) | حداکثر 450 تا 460 اهم در 20 mA DC |
| تغذیه هوای فشرده | 0.14 تا 0.7 MPa (معادل 1.4 تا 7 بار یا 20 تا 102 psi) |
| فشار خروجی | متناسب با سیگنال ورودی |
| مصرف هوا (Idle) | حدود 2.5 LPM (در فشار تغذیه 0.14 MPa) |
| ظرفیت جریان هوای خروجی | تا 70 LPM در 0.14 MPa |
| منبع تغذیه | از سیگنال 4–20 mA (نیاز به منبع جدا ندارد) |
| دقت خطی (Linearity) | ±0.5% Full Scale |
| تکرارپذیری (Repeatability) | ±0.3% Full Scale |
| Hysteresis | ±0.5% F.S. |
| تکرارپذیری (Repeatability) | ±0.3% Full Scale |
| زمان پاسخ (Response Time) | کمتر از 0.3 ثانیه (بسته به اکچویتور) |
| دمای کاری (استاندارد) | −30°C تا +80°C |
| دمای کاری (ضدانفجار) | −40°C تا +80°C (کلاس T5) یا −40°C تا +70°C (کلاس T6) |
| درجه حفاظت | IP66 / NEMA 4-4X |
| نمایشگر | LCD دو خطی با نور پس‌زمینه |
| پروتکل ارتباطی | HART ( اختیاری ) |
| ویژگی‌های کنترلی | PID قابل تنظیم، Split Range، Tight Shut، Dead Zone |
| خروجی فیدبک | 4–20 mA (اختیاری) |
| اتصال کاندوئیت | PF 1/2 (G 1/2) |
| اتصال هوا | 1/4 اینچ NPT یا Rc 1/4 |
| جنس بدنه | YT-3400: آلومینیوم ریخته‌گری / YT-3450: استنلس استیل (برای محیط‌های خورنده) |
| پوشش بدنه | رنگ پودری اپوکسی پلی‌استر |
| وزن تقریبی | YT-3400: حدود 2 تا 3 کیلوگرم / YT-3450: حدود 6 کیلوگرم |
| نوع نصب | مستقیم روی اکچویتور (Namur Mount / Linear Bracket) |
| تأییدیه ضد انفجار | Ex db IIC T5/T6 Gb، IP66، مطابق استاندارد IEC 60079 |
| کشور سازنده | کره جنوبی (YTC – Young Tech Co., Ltd.، امروز زیرمجموعه Rotork) |
نکات نصب مکانیکی
- در مدل خطی: بازوی فیدبک در حالت نیمه‌باز باید موازی زمین باشد.
- در مدل روتاری: شفت خروجی باید در موقعیت 90 درجه در حالت میانی قرار گیرد.
- قبل از اتصال هوا، از فیلتر 5 میکرون و رطوبت‌گیر استفاده کنید تا از آسیب جلوگیری شود.
کاربردها
- خطوط بخار و گاز در پالایشگاه‌ها
- کنترل فشار و دبی در پتروشیمی
- فرآیندهای دقیق در صنایع دارویی و غذایی
- واحدهای کنترل در نیروگاه‌ها و سیستم‌های آب و فاضلاب
اجزای داخلی و ساختار
پوزیشنر هوشمند YTC شامل مجموعه‌ای از بخش‌های مکانیکی و الکترونیکی دقیق است که هرکدام نقش حیاتی در رسیدن شیر به موقعیت صحیح دارند.
مهم‌ترین اجزا عبارت‌اند از:
1. ماژول I/P (ItoP Converter) یا مبدل سیگنال
این بخش سیگنال 4–20mA دریافتی از DCS / PLC را به فشار پنوماتیکی تبدیل می‌کند.
خروجی این ماژول، هوای فرمانی است که به محفظه اکچویتور ارسال می‌شود تا متناسب با مقدار جریان ورودی، شیر باز یا بسته شود.
ویژگی‌ها:
- پایداری بالا در شرایط تغییر فشار خط هوا
- پاسخ سریع به تغییرات کوچک جریان
- دقت بسیار بالا در تبدیل سیگنال به فشار کنترلی
2. سنسور موقعیت و سیستم فیدبک (Feedback Sensor & Arm)
این بخش موقعیت واقعی شیر را به شکل مکانیکی گرفته و به مدار الکترونیکی منتقل می‌کند.
در مدل‌های خطی، انتقال فیدبک از طریق Lever Arm انجام شده و در مدل‌های روتاری از Cam / Shaft استفاده می‌شود.
ویژگی‌ها:
- دقت بالا
- عملکرد بدون خطا در محیط‌های پرلرزش
- طراحی مقاوم در برابر شوک مکانیکی
3. برد الکترونیکی مرکزی (Main Control PCB)
به‌عنوان مغز کنترل دستگاه عمل کرده و تمامی موارد زیر را پردازش می‌کند:
- تحلیل سیگنال ورودی و مقایسه با موقعیت فعلی
- اجرای الگوریتم PID
- کنترل ولو داخلی هوا (Pilot Relay)
- پردازش اطلاعات HART و نمایشگر LCD
4. شیرهای پیلوت و مسیر هوایی دقیق (Pilot Valve & Pneumatic Relay)
این قسمت وظیفه کنترل دقیق هوای ورودی به اکچویتور را برعهده دارد و باعث می‌شود در لحظه فرمان، تغییر موقعیت نرم، سریع و بدون Overshoot انجام شود.
ویژگی‌ها:
- جریان خروجی تا 70 LPM
- قابلیت تنظیم Dead Band جهت جلوگیری از نوسان شیر
5. صفحه نمایش و کلیدهای کنترلی (LCD & Keypad Unit)
نمایشگر دوخطی Backlight به اپراتور اجازه می‌دهد بدون باز کردن درپوش و حتی در محیط کم‌نور، موارد زیر را مشاهده و تنظیم کند:
- وضعیت موقعیت شیر
- نوع کالیبراسیون (Auto1 / Auto2 / Auto3)
- تنظیم PID
- هشدارها و کدهای خطا
- پارامترهای HART
6. محفظه صنعتی ضد انفجار و بدنه مقاوم (Housing & Enclosure)
بدنه پوزیشنر در برابر خوردگی و نفوذ آب و گردوغبار مقاوم است:
- YT-3400: آلومینیوم ریخته‌گری با پوشش رنگ پودری اپوکسی پلی‌استر
- YT-3450: استنلس‌استیل برای محیط‌های خورنده شدید و واحدهای اسیدی
- تأییدیه‌ها: Ex db IIC T5/T6، IP66
قیمت پوزیشنر هوشمند YT-3400 / YT-3450
برای دریافت مشاوره فنی و انتخاب مناسب‌ترین مدل، می‌توانید با کارشناسان مهندسی و فروش شرکت فرتاک ایمن ویژن با شماره 02191094546 تماس بگیرید.
سوالات متداول
1. تفاوت پوزیشنر YT-3400 و YT-3450 در چیست؟
مدل YT-3400 برای شیرهای خطی (Linear) طراحی شده و مدل YT-3450 مخصوص شیرهای دوار (Rotary) است. هر دو مدل عملکرد و ویژگی‌های فنی مشابهی دارند، تنها تفاوت در نوع اکچویتور قابل نصب است.
2. آیا پوزیشنر YT-3400 / 3450 از پروتکل HART پشتیبانی می‌کند؟
بله، هر دو مدل قابلیت پشتیبانی از پروتکل HART را دارند که امکان مانیتورینگ و تنظیم از راه دور را فراهم می‌کند.
3. نحوه کالیبراسیون پوزیشنر چگونه است؟
این پوزیشنرها دارای قابلیت Auto Calibration هستند و تنها با چند دکمه ساده به‌صورت خودکار تنظیم می‌شوند. سه حالت مختلف AUTO1، AUTO2 و AUTO3 برای دقت‌های متفاوت وجود دارد.
4. آیا پوزیشنر YTC در محیط‌های خطرناک قابل استفاده است؟
بله، پوزیشنرهای YT-3400 و YT-3450 دارای تاییدیه ضد انفجار Ex d IIC T6 هستند و در محیط‌های Zone 1 و Zone 2 قابل استفاده‌اند.
5. برای انتخاب بین مدل‌های YT-3400 و YT-3450 چه نکاتی را باید در نظر گرفت؟
نوع شیر (خطی یا دوار) مهم‌ترین عامل انتخاب است. اگر شیر از نوع Linear است، مدل YT-3400 مناسب‌تر است و اگر Rotary، مدل YT-3450 گزینه بهتری خواهد بود.
6. چگونه می‌توانم قیمت و مشخصات دقیق‌تر را دریافت کنم؟
برای دریافت لیست قیمت به‌روز، استعلام موجودی و مشاوره فنی، با کارشناسان فروش شرکت فرتاک ایمن ویژن تماس بگیرید: 02191094546
