ترانسمیتر انگلار ABB سری TGM5

ABB Angular Transmitter TGM5

برند: ABB

  • ترانسمیتر انگلار ABB سری TGM5 برای اندازه گیری موقعیت زاویه پره های توربین استفاده می شود.
  • TGM5 موقعیت زاویه وسیله مورد اندازه گیری را به یک سیگنال 4-20 میلی آمپری تبدیل می کند.
  • شرکت فرتاک ایمن ویژن تأمین کننده ترانسمیتر انگلار ABB سری TGM5 می باشد.
  • در ادامه با عملکرد و ویژگی های اساسی و نحوه نصب آن آشنا می شویم.
  • برای اینکه با این محصول بیشتر آشنا شوید و انتخاب بهتری داشته باشید،حتما بخش توضیحات و توضیحات تکمیلی را مطالعه فرمایید.
  • جهت کسب اطلاعات فنی و تکمیلی می توانید دیتا شیت محصول را دانلود کنید.

ABB Angular Transmitter TGM5

برند: ABB

  • ترانسمیتر انگلار ABB سری TGM5 برای اندازه گیری موقعیت زاویه پره های توربین استفاده می شود.
  • TGM5 موقعیت زاویه وسیله مورد اندازه گیری را به یک سیگنال 4-20 میلی آمپری تبدیل می کند.
  • شرکت فرتاک ایمن ویژن تأمین کننده ترانسمیتر انگلار ABB سری TGM5 می باشد.
  • در ادامه با عملکرد و ویژگی های اساسی و نحوه نصب آن آشنا می شویم.
  • برای اینکه با این محصول بیشتر آشنا شوید و انتخاب بهتری داشته باشید،حتما بخش توضیحات و توضیحات تکمیلی را مطالعه فرمایید.
  • جهت کسب اطلاعات فنی و تکمیلی می توانید دیتا شیت محصول را دانلود کنید.

توضیحات

مقدمه

ترانسمیتر ها تجهیزاتی هستند که می توانند یک کمیت فیزیکی را اندازه گیری کنند و آن را به مکانی دورتر انتقال دهند.

شرکت ABB به عنوان یک پیشتاز جهانی در عرصه تولید و طراحی ابزار دقیق کاملا شناخته شده است که عمده فعالیت آن در زمینه برق و اتوماسیون صنعتی است.

ترانسمیتر انگلار ABB سری TGM5 یکی از محصولات این شرکت است.

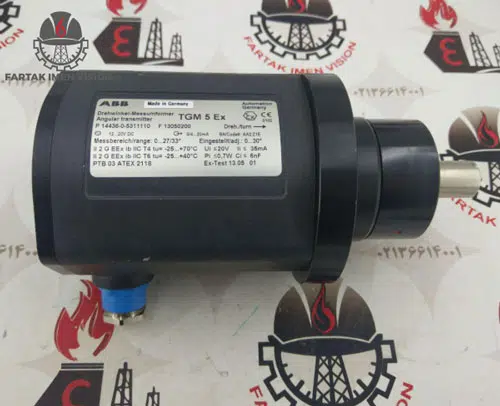

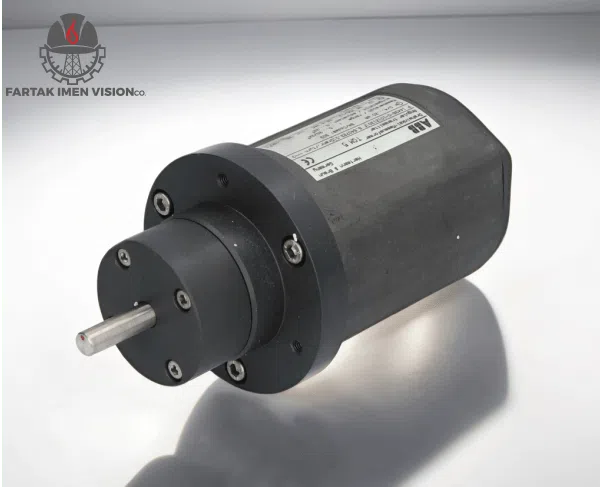

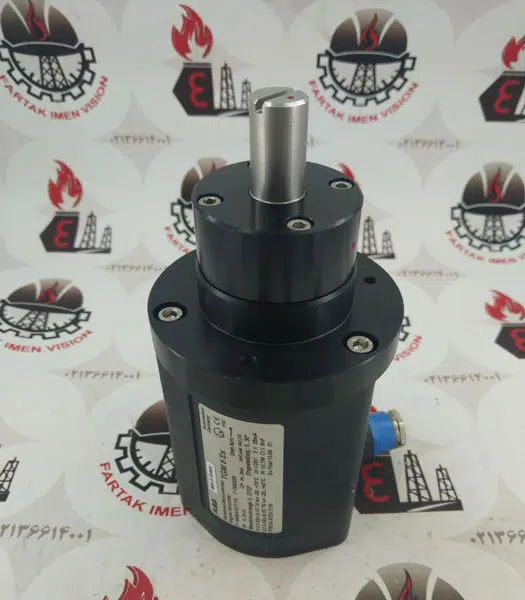

معرفی ترانسمیتر انگلار ABB سری TGM5

ترانسمیتر TGM5 برای اندازه گیری موقعیت زاویه استفاده می شود.

TGM5 موقعیت زاویه وسیله مورد اندازه گیری را به یک سیگنال 4-20 میلی آمپری تبدیل می کند.

طراحی و تست این محصول مطابق با استاندارد های IEC 1010-1 است.



ویژگی اساسی

  • خروجی 4 تا 20 میلی آمپر
  • بازه دمایی  25- تا 80 درجه سانتی گراد
  • وزن 2.6 kg
  • زمان پاسخگویی < 50 ms



نصب ترانسمیتر انگلار ABB سری TGM5

لوازم جانبی

بسته به سفارشی که داده می شود همراه با ترانسمیتر انگلار ABB  قطعاتی نصب می شود.

  • نصب Flange
  • نصب Foot

محل نصب

نحوه ی نصب این تجهیز به گونه ای است که می تواند در هر موقعیت ثابت نسبت به یک سنسور اندازه گیری زاویه نصب شود.

TGM5 باید در دمای محیط در محدوده 80+ …25- نصب و نگهداری شود و برای جلوگیری از مشکلات ناشی از رطوبت محیط توصیه می شود آن را به صورت شیب دار نصب کنند.

همچنین این تجهیز باید با مدار جریانی دارای EEx ib IIC  (intrinsically safe) تغذیه گردد.

برای نصب در مناطق خطرناک با کلاس دمایی T6 در محدوده مجاز دمای محیط 25-…40+ درجه سانتی گراد باید باشد.

برای نصب در مناطق خطرناک با کلاس دمایی T4 در محدوده مجاز دمای محیط 25-…70+ درجه سانتی گراد باید باشد.

باید هنگام نصب دقت شود که ترانسمیتر با سه پیج بسته شود و بر روی سنسور زاویه چرخشی نصب شود.

همچنین بخوانید: ترانسمیتر فشار یوکوگاوا EJA430A



اجزای ترانسمیتر انگلار ABB سری TGM5

  • پتانسیومتر برای تنظیم مقدار محدوده پایین تر
  • پتانسیومتر برای تنظیم مقدار محدوده بالا
  • جامپر برای تنظیم جریان خروجی
  • 3 مقاومت R39، R40 و R41 برای تطبیق با الکترونیک
  • خطوط اتصال بین خازن دیفرانسیل و پایانه های لحیم کاری
لطفا به این مقاله امتیاز بدهید

توضیحات تکمیلی

brand

Model

TGM5

Manufacturing Country

Germany

Ambient temperature

-25…+80 °C

Electrical connection

Screw terminals for 2.5 mm²

Mounting orientation

any

Material of housing

Salt-water-proof cast aluminum-Surface anodized

Weight

approx. 2.6 kg

Type of protection

Intrinsic safety-II 2 G EEx ib IIC T6 or-II 2 G EEx ib IIC T4

Mounting

Within hazardous areas of Zone 1 or Zone 2

1 دیدگاه برای ترانسمیتر انگلار ABB سری TGM5

  1. حسین ناظمی

    فرق ترانسمیتر انگلار با ترانسمیتر چی هستش؟؟

    • فرتاک ایمن

      سلام در ترانسمیتر زاویه ای اندازه گیری برحسب درجه است
