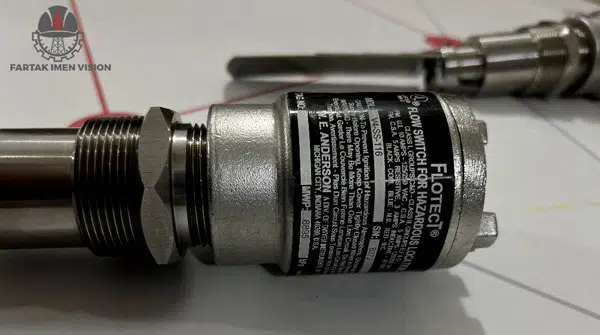

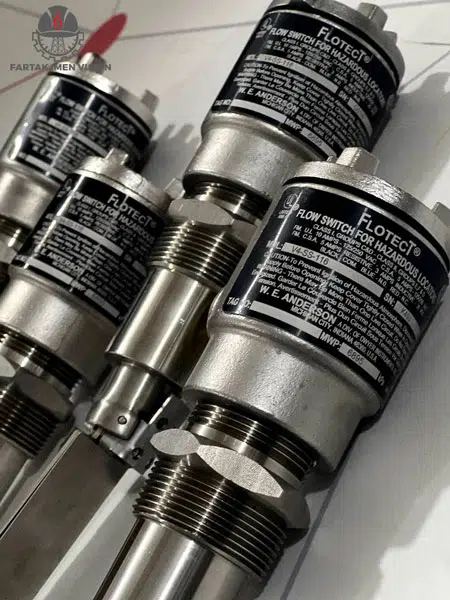

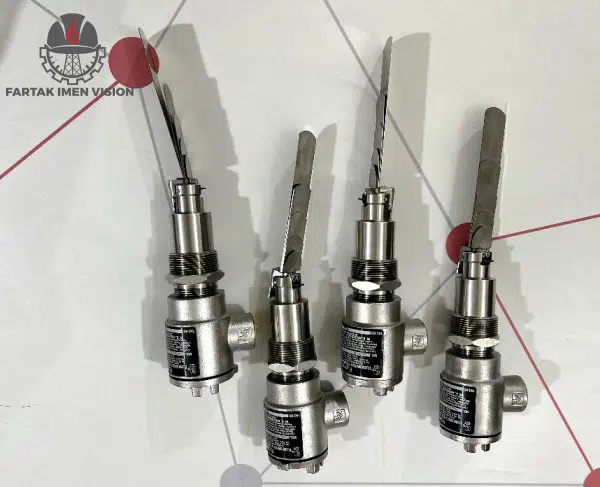

فلو سوئیچ ضد انفجار فلوتک مدل V4

FLOTECT Explosion-proof Flow Switch V4

نام برند: FLOTECT

  • فلو سوئیچ ضد انفجار فلوتک مدل V4 یکی از ابزارهای الکترومکانیکی پرکاربرد در صنایع مختلف است که برای نظارت و کنترل جریان سیالات درون لوله‌ها مورد استفاده قرار می‌گیرد.
  • شرکت فرتاک ایمن ویژن تأمین کننده فلو سوئیچ ضد انفجار فلوتک مدل V4 می باشد.در ادامه با عملکرد آن آشنا می شویم.
  • برای اینکه با این محصول بیشتر آشنا شوید و انتخاب بهتری داشته باشید،حتما بخش توضیحات و توضیحات تکمیلی را مطالعه فرمایید.
  • جهت کسب اطلاعات فنی و تکمیلی می توانید دیتا شیت محصول را دانلود کنید.

FLOTECT Explosion-proof Flow Switch V4

نام برند: FLOTECT

  • فلو سوئیچ ضد انفجار فلوتک مدل V4 یکی از ابزارهای الکترومکانیکی پرکاربرد در صنایع مختلف است که برای نظارت و کنترل جریان سیالات درون لوله‌ها مورد استفاده قرار می‌گیرد.
  • شرکت فرتاک ایمن ویژن تأمین کننده فلو سوئیچ ضد انفجار فلوتک مدل V4 می باشد.در ادامه با عملکرد آن آشنا می شویم.
  • برای اینکه با این محصول بیشتر آشنا شوید و انتخاب بهتری داشته باشید،حتما بخش توضیحات و توضیحات تکمیلی را مطالعه فرمایید.
  • جهت کسب اطلاعات فنی و تکمیلی می توانید دیتا شیت محصول را دانلود کنید.

توضیحات

معرفی

فلو سوئیچ ضد انفجار فلوتک مدل FLOTECT Explosion-proof Flow Switch V4 به‌ویژه در سیستم‌های گرمایشی، سرمایشی، تهویه‌مطبوع (HVAC)، پمپ‌ها و سیستم‌های هیدرولیکی به کار می‌رود.

در این مقاله به بررسی عملکرد، ویژگی‌ها، کاربردها و نکات مهم نصب و نگهداری سوئیچ جریان V4 می‌پردازیم.



عملکرد فلو سوئیچ مدل V4

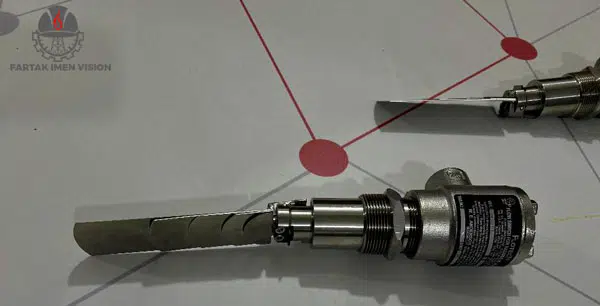

فلو سوئیچ ضد انفجار فلوتک مدل FLOTECT Explosion-proof Flow Switch V4 دارای پدال یا یک پره است که در اثر عبور میزان جریان سیال از یک حد مشخص پدال به حرکت در می ‏آید و پس از رسیدن به ست‌پوینت تنظیم شده، یک سیگنال الکتریکی به یک رله یا سیستم کنترلی ارسال می‌کند تا دستور قطع و یا وصل به میکروسوئیچ اعمال شود.

عملکرد سوئیچ جریان ضد انفجار V4 به‌ویژه در مواقع اضطراری مانند کاهش یا افزایش غیرمجاز جریان، نقش حیاتی دارد.



ویژگی‌های فلو سوئیچ مدل V4

این فلو سوئیچ ‏ها دارای ویژگی‌های منحصربه‌فردی هستند که آن‌ها را برای استفاده در شرایط مختلف مناسب می‌سازد. این ویژگی‌ها عبارت‌اند از:

  • نوع سیال: سوئیچ‌های V4 معمولاً برای آب، هوا، و روغن‌های هیدرولیکی طراحی شده‌اند، اما برخی مدل‌ها قابلیت استفاده با سیالات دیگری را نیز دارند.
  • ساختار مقاوم: این سوئیچ‌ها از مواد مقاومی مانند استیل ضدزنگ ساخته می‌شوند تا در برابر خوردگی و سایش مقاومت لازم را داشته باشند.
  • قابلیت تنظیم: مدل‌های V4 این امکان را به کاربر می‌دهند که حساسیت سوئیچ را تنظیم کند، یعنی مقدار جریان لازم برای فعال‌سازی سوئیچ قابل‌تغییر است.
  • نصب سریع و آسان: این تجهیزات به‌راحتی بر روی لوله‌ها نصب می‌شوند و معمولاً دارای اتصالات استاندارد NPT یا BSP هستند.
  • ضد آب و ضد انفجار: این مدل دارای گواهینامه‏های ATEX و IECEx و…  و منطبق با استاندارد NEMA 4 است.



کاربردهای فلو سوئیچ ضد انفجار مدل V4

سوئیچ جریان ضد انفجار (FLOTECT Explosion-proof Flow Switch ) مدل V4 در صنایع مختلف و سیستم‌های گوناگون کاربردهای فراوانی دارند. برخی از کاربردهای رایج این سوئیچ‌ها عبارت‌اند از:

  • سیستم‌های:HVACجهت کنترل جریان هوا و مایعات در سیستم‌های تهویه و سرمایش.
  • پمپ‌ها: به‌منظور جلوگیری از خشک کارکردن پمپ و حفاظت از آن‏ ها
  • سیستم‌های هیدرولیکی: برای کنترل فشار و جریان در مدارهای هیدرولیک
  • صنایع شیمیایی و پتروشیمی: جهت کنترل و نظارت بر جریان مواد شیمیایی در خطوط لوله و جلوگیری از انفجار و واکنش ‏های خطرناک.
  • صنایع نفت و گاز: جهت کنترل جریان نفت خام، گازهای طبیعی و سایر مشتقات نفتی در پالایشگاه‏ ها و خطوط انتقال
  • صنایع غذایی و دارویی: جهت نظارت بر جریان آب، مایعات بهداشتی و دارویی در فرایندهای تولید.

نکات مهم در نصب و نگهداری

برای اطمینان از عملکرد صحیح و بهینه سوئیچ جریان فلوتک مدل V4 ، رعایت نکات زیر ضروری است:

  • انتخاب صحیح: برای انتخاب سوئیچ مناسب، باید نوع سیال، دمای کاری و محدوده جریان به‌دقت بررسی شود.
  • موقعیت نصب:  سوئیچ باید در محلی نصب شود که جریان سیال یکنواخت و بدون تلاطم باشد تا دقت عملکرد آن حفظ شود.
  • تعمیرات و نگهداری: برای جلوگیری از رسوب‌گذاری باید به‌صورت دوره‌ای سوئیچ را بررسی و تمیز کرد تا از عملکرد صحیح آن اطمینان حاصل شود.

تنظیم فلو سوئیچ

مراحل تنظیم فلوسوئیچ V4 را به تفصیل توضیح می‌دهم:

مراحل تنظیم فلوسوئیچ V4:

  1. بررسی دفترچه راهنما:

    • ابتدا دفترچه راهنمای فلوسوئیچ V4 را مطالعه کنید تا با مشخصات و نحوه کارکرد آن آشنا شوید. اطلاعات مهم شامل محدوده جریان، نحوه نصب و روش تنظیم نقطه قطع و وصل (Set Point) است.
  2. آماده‌سازی محل نصب:

    • فلوسوئیچ را در محلی که به خوبی با جریان سیال در تماس باشد، نصب کنید. نصب باید در مکانی بدون لرزش و با دسترسی آسان به پیچ‌های تنظیم انجام شود.
  3. اتصال به سیستم:

    • فلوسوئیچ V4 را به سیستم کنترل یا مدار الکتریکی متصل کنید. بررسی کنید که اتصالات الکتریکی به درستی انجام شده و سیم‌کشی‌ها محکم باشند.
  4. تنظیم پیچ‌های حساسیت:

    • برای تنظیم فلوسوئیچ، از پیچ‌های تنظیم حساسیت (Set Point Adjustment) استفاده کنید. این پیچ‌ها معمولاً در سمت بالای فلوسوئیچ قرار دارند. به کمک پیچ‌گوشتی مناسب، پیچ تنظیم را به آرامی بچرخانید:
      • به سمت راست (Clockwise): برای افزایش حساسیت و کاهش نقطه تنظیم (فعال شدن فلوسوئیچ در جریان‌های پایین‌تر).
      • به سمت چپ (Counter-Clockwise): برای کاهش حساسیت و افزایش نقطه تنظیم (فعال شدن فلوسوئیچ در جریان‌های بالاتر).
  5. تست عملکرد:

    • پس از تنظیم پیچ‌ها، سیستم را راه‌اندازی کنید و جریان سیال را به آرامی افزایش دهید. عملکرد فلوسوئیچ را زیر نظر داشته باشید و بررسی کنید که آیا در نقطه تنظیم‌شده فعال می‌شود یا خیر.
  6. تنظیم دقیق‌تر:

    • اگر فلوسوئیچ زودتر یا دیرتر از مقدار مورد نظر فعال شد، مجدداً پیچ‌های تنظیم را تغییر دهید و تست را تکرار کنید تا به تنظیم دقیق برسید.
  7. مستندسازی تنظیمات:

    • تنظیمات نهایی را مستندسازی کنید تا در صورت نیاز به تنظیم مجدد، به اطلاعات دقیق دسترسی داشته باشید.
  8. بازبینی و نگهداری دوره‌ای:

    • به صورت دوره‌ای عملکرد فلوسوئیچ را بررسی کنید و در صورت نیاز، تنظیمات را اصلاح کنید. همچنین، از تمیز بودن و عملکرد صحیح قطعات داخلی اطمینان حاصل کنید.

نکات مهم:

  • قبل از تنظیم، مطمئن شوید که سیستم ایمن است و امکان بروز خطرات احتمالی وجود ندارد.
  • از ابزارهای مناسب استفاده کنید تا به پیچ‌های تنظیم آسیبی وارد نشود.
  • تنظیمات را به آرامی انجام دهید تا از خطاهای ناخواسته جلوگیری شود.
  • در صورت نیاز به تنظیم دقیق‌تر، از یک تکنسین حرفه‌ای کمک بگیرید.

این روش‌ها به شما کمک می‌کند تا فلوسوئیچ V4 را به درستی تنظیم کرده و از عملکرد بهینه آن در سیستم خود اطمینان حاصل کنید.

همچنین بخوانید: سوئیچ فشار اشکرافت سری B4

نتیجه‌گیری

فلو سوئیچ ضد انفجار مدل V4 این سوئیچ‌ها نقش حیاتی در کنترل و ایمنی سیستم‌های صنعتی و ساختمانی ایفا می‌کنند و به‌ عنوان یکی از اجزا مهم در مدارهای کنترلی شناخته می‌شوند و باتوجه‌ به ویژگی‌ها و قابلیت‌های این دستگاه، انتخاب و نصب صحیح آن می‌تواند به بهبود عملکرد و افزایش ایمنی سیستم‌ها کمک شایانی کند.

قیمت فلوسوئیچ صنعتی

با عرض پوزش کلیه قیمت ها در حال بروزرسانی می باشد، لطفا جهت اطلاع از قیمت فلوسوئیچ صنعتی با شماره 02188800719 در ارتباط باشید.
لطفا به این مقاله امتیاز بدهید

توضیحات تکمیلی

brand

Model

V4

Wetted Materials

Vane: 316 SS; Body: Brass or 316 SS standard; Magnet Keeper: 430 SS standard, 316 SS optional; Options: Other materials also available, consult factory (e.g. PVC, Hastelloy, Nickel, Monel, Titanium).

Temperature Limit

-4 to 275°F (-20 to 135°C) standard, MT high temperature option 400°F (205°C) [MT option not UL, CSA, ATEX or IECEx] ATEX and IECEx options, ambient temperature -4 to 163°F (-20 to 73°C); Process temperature -4 to 163°F (-20 to 73°C).

Pressure Limit

Brass body 1000 psig (69 bar), 316 SS body 2000 psig (138 bar), optional 5000 psig (345 bar) available with 316 SS body and SPDT switch only

Weight

4 lb 8 oz (1.9 kg)

Compliance

ATEX, CE, CSA, FM, IECEx, UL

Process Connection

1-1/2" male NPT or 1-1/2" male BSPT or 38.10 mm

Mounting Orientation

Within 5° of vertical for proper operation. Units for horizontal installation (vertical pipe with up flow) available.

Conduit Connection

3/4" female NPT or 19.05 mm standard or M25 with -BSPT option.

Set Point Adjustment

For universal vane: five vane combinations.
