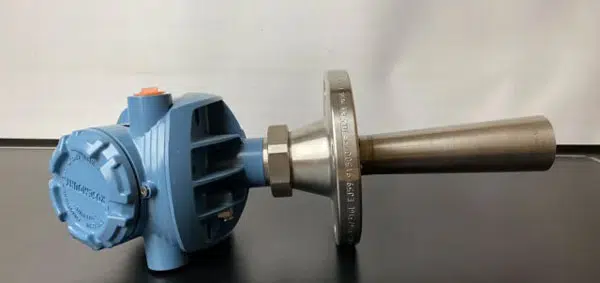

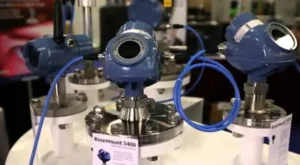

لول ترانسمیتر راداری روزمونت 5400 یک سطح‌سنج راداری غیرتماسی(Non-Contact Radar)، دو سیمه، SIL2 و بسیار قابل‌اعتماد است که برای مخازن چالش‌برانگیز، مثل محیط‌های دارای بخار زیاد، فوم، تلاطم، تغییر چگالی و مایعات خورنده که در سنسورهای اولتراسونیک و یا فشاری معمولاً کم می‌آورند، استفاده می‌شود.
نکته مهم نام‌گذاری: 5400 نام سری محصول است، نه یک مدل واحد. این سری شامل دو مدل مشخص است:
- Rosemount 5401 (فرکانس پایین ~6GHz): دقت ±0.4 اینچ (±10mm)، مناسب‌تر برای مایعات با فوم و تلاطم شدید
- Rosemount 5402 (فرکانس بالا ~26GHz): دقت ±0.1 اینچ (±3mm)، مناسب مایعات معمولی و همچنین جامدات
نحوه عملکرد

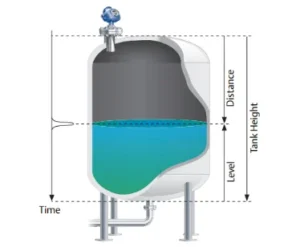

در این نوع ترنسمیتر ها فاصله تا سطح توسط پالس های کوتاه رادار اندازه گیری می شود.
هنگامی که یک پالس رادار به سطح سیال می رسد، بخشی از انرژی آن به سمت ترنسمیتر منعکس می شود.
بر اساس تفاوت زمانی بین ترنسمیتر و پالس منعکس شده، سطح و حجم محاسبه می شود.
مزایا
- دو سیمه (2-Wire): سیم‌کشی ساده و کم‌هزینه
- Dual Port Technology: تقویت سیگنال ارسالی و سیگنال برگشتی دقیق‌تر (نتیجه؟ حتی اگر سطح مایع متلاطم باشد یا کف (Foam) روی آن را گرفته باشد، سنسور گیج نمی‌شود.)
- SIL2: مناسب سیستم‌های ایمنی
- تشخیص هوشمند: قابلیت حذف اکوهای کاذب (False Echoes) که معمولاً توسط همزن‌ها یا موانع داخل مخزن ایجاد می‌شوند.
- بدون قطعات متحرک: بدون نیاز به سرویس دوره‌ای
- عدم تأثیرپذیری از شرایط محیطی: عدم تأثیر از تغییرات دما، فشار یا گازهای موجود در مخزن
کاربرد
- مخازن دارای فوم
- مخازن با تلاطم شدید
- جاهایی که تغییرات چگالی زیاد است
- کاربردهای خورنده یا کثیف
- مخازن Tall با مسافت اندازه‌گیری بالا
راهنمای انتخاب مدل مناسب Rosemount 5400 (5401 یا 5402)
1. انتخاب فرکانس (5401 یا 5402)
- 5401 (فرکانس پایین): مناسب‌تر برای مایعات با فوم زیاد و تلاطم شدید
- 5402 (فرکانس بالا): دقت بالاتر؛ مناسب برای مایعات معمولی و همچنین جامدات (پودر، گرانول)
2. نوع آنتن (Antenna Type)
شکل آنتن باید بر اساس نوع سیال و شرایط مخزن انتخاب شود:

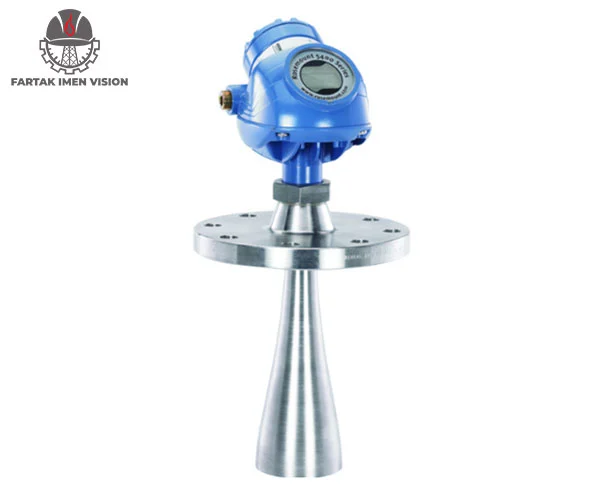

- آنتن شیپوری (Cone): مناسب اکثر کاربردها، دقت بالا. هرچه قطر بزرگ‌تر (مثلاً 4 اینچ)، سیگنال قوی‌تر و متمرکزتر و بهترین انتخاب برای مخازن دارای بخار و فوم. نکته: اگر نازل بلندی دارید، حتما قطر بزرگ‌تر را انتخاب کنید.
- آنتن میله‌ای (Rod): مناسب مخازن با دهانه کوچک یا جاهایی که سیال چسبنده است و ممکن است دهانه شیپور را پر کند. ایده‌آل برای سیالات چسبنده یا خورنده. جنس PTFE یا PFA: مقاومت شیمیایی بالا.
- آنتن سهموی (Parabolic): برای اندازه‌گیری فاصله‌های خیلی طولانی. مناسب جامدات، پودرها و گرانول‌ها یا مایعاتی با ضریب دی‌الکتریک بسیار پایین.
- آنتن Process Seal: مناسب دماهای بسیار بالا یا سیالات بسیار خورنده، جایی که نباید هیچ فلزی با سیال تماس داشته باش
3. ضریب دی‌الکتریک (Dielectric Constant)
این پارامتر تعیین می‌کند سیگنال چقدر بازتاب شود.
| نوع سیال | ضریب دی‌الکتریک | نتیجه |
|---|---|---|
| آب و محلول‌های آبی | بالا | بازتاب قوی و اندازه‌گیری |
| هیدروکربن‌ها، روغن | پایین | بازتاب ضعیف |
| مواد با DK < 2 | بحرانی | نیاز به لوله آرامش (Still Pipe) |
راهکار: اگر DK سیال پایین است، از Still Pipe استفاده کنید.
4. دما و فشار
محدوده دما و فشار مجاز به‌طور مستقیم به نوع آنتن، تانک سیل و O-ring انتخابی بستگی دارد (نه یک عدد ثابت برای کل محصول). توجه به O-ring:
- Viton: انتخاب عمومی
- Kalrez: برای خورندگی شدید
نکته مهم: پیش از سفارش نهایی، حتما محدوده دقیق دما و فشار را متناسب با ترکیب آنتن، تانک سیل، O-ring انتخابی با دیتاشیت رسمی یا کارشناس فنی تطبیق دهید، چون این مقادیر بین پیکربندی‌های مختلف تفاوت قابل‌توجهی دارند.
جدول خلاصه انتخاب تجهیز
| پارامتر فرآیند | بهترین گزینه | دلیل فنی |
| مخزن دارای همزن (Agitator) | آنتن Cone با قطر بالا | پرهیز از تداخل سیگنال با پره‌ها |
| سیال اسیدی / خورنده | آنتن Rod با روکش PTFE | مقاومت شیمیایی بالا |
| بخار غلیظ یا چگالش زیاد | آنتن Cone سایز بزرگ | جلوگیری از بلاک شدن سیگنال توسط قطرات آب |
| سیال با Dk بسیار پایین | استفاده از Still Pipe | تقویت بازتاب سیگنال |
| جامدات (پودر، گرانول) | مدل 5402 با آنتن Cone یا Parabolic | فرکانس بالاتر و تمرکز سیگنال بهتر |
نصب و راه‌اندازی صحیح روزمونت 5400
1. فاصله از دیواره
نصب خیلی نزدیک به دیواره یا مرکز مخزن (محدوده کانونی) ممنوع. بهترین محل: 1/2 شعاع مخزن.
2. دوری از جریان ورودی
رادار نباید درست زیر محل شارژ مایع نصب شود که سیال مستقیماً روی آن بریزد (Filling Stream).
3. تنظیم نرم‌افزاری Tank Mapping
با نرم‌افزار Rosemount Radar Master حتما نقشه مخزن (Tank Map) را اسکن کنید تا موانع ثابت داخل مخزن را به‌عنوان سطح مایع اشتباه نگیرد.
مقایسه Rosemount 5400 با سایر مدل‌ها، کدام را بخریم؟
مقایسه با Rosemount 5408 (نسل جدیدتر با تکنولوژی متفاوت)
| موضوع | 5400 | 5408 |
|---|---|---|
| تکنولوژی | Pulse | FMCW |
| دقت | خوب | بسیار عالی |
| رابط کاربری | استاندارد | بلوتوث + HMI جدید |
| قیمت | اقتصادی‌تر | گران‌تر |
FMCW ارسال سیگنال پیوسته‌تری دارد و در مخازن بسیار شلوغ با موانع زیاد، دقیق‌تر عمل می‌کند.
نتیجه:
اگر مخزن بسیار پیچیده با فرآیندهای حساس با تغییرات سریع سطح دارید: 5408
اگر کاربرد معمولی اما قابل‌اعتماد می‌خواهید: 5400
مقایسه با Rosemount 5300 (رادار هدایت‌شده / GWR)
| موضوع | 5400 | 5300 |
|---|---|---|
| نوع رادار | غیرتماسی | GWR (هدایت‌شده) |
| برخورد با سیال | ندارد | دارد (سیم بکسل یا میله داخل سیال) |
| مناسب برای سیالات چسبنده | عالی | ممکن است گرفتگی ایجاد شود |
| قابلیت اندازه‌گیری Interface | ندارد | دارد |
نتیجه:
اگر دو سطح مایع (آب، نفت) همزمان در یک مخزن دارید: فقط 5300
اگر سیال چسبنده یا خورنده دارید: 5400
انتخاب بین دو عضو خانواده 5400: مدل 5401 یا 5402؟
| موضوع | 5401 | 5402 |
|---|---|---|
| فرکانس | پایین (~6GHz) | بالا (~26GHz) |
| دقت | ±0.4 اینچ (±10mm) | ±0.1 اینچ (±3mm) |
| برد اندازه‌گیری | مناسب مخازن بزرگ | مناسب اکثر کاربردها |
| پایداری در نویز/فوم | بهتر برای فوم و تلاطم شدید | خوب |
| مناسب برای | مایعات با فوم زیاد | مایعات معمولی + جامدات |
نتیجه:
- اگر مخزن شما فوم یا تلاطم شدید دارد: 5401
- اگر دقت بالاتر یا اندازه‌گیری جامدات می‌خواهید: 5402
کاربردهای سری Rosemount 5400
- مخازن ذخیره‌سازی بزرگ
- راکتورها و مخازن اختلاط
- مخازن حاوی بخار یا فوم
- جامدات (مدل 5402)
- سیالات خورنده
- محیط‌های دارای دما و فشار متغیر
مزایا
- بدون قطعات متحرک: صفر نیاز به سرویس
- عدم تماس با سیال: افزایش ایمنی HSE
- دقت بالا در شرایط سخت
- عملکرد پایدار بدون کالیبراسیون مجدد
- مناسب سیالات چسبنده، خورنده، دارای فوم و بخار
قیمت لول ترانسمیتر راداری یا تراسمیتر سطح راداری
برای دریافت قیمت روز لول ترانسمیتر یا انتخاب مدل مناسب فرآیندتان، می‌توانید با 02191094546 تماس بگیرید:
سوالات متداول
1. آیا رادار 5400 برای هیدروکربن‌ها مناسب است؟
بله، اما اگر DK بسیار پایین باشد، Still Pipe توصیه می‌شود.
2. بهترین آنتن برای مخزن دارای بخار چیست؟
معمولاً Cone سایز بزرگ بهترین انتخاب است.
3. آیا 5400 نیاز به کالیبراسیون دارد؟
خیر، این تجهیز “Maintenance Free” است.
4. آیا برای نصب در مخزن همزن‌دار مناسب است؟
بله، به شرط استفاده از Cone قطر بالا و تنظیم Tank Mapping.
5. مدت زمان تحویل 5400 چقدر است؟
بسته به موجودی انبار و شرایط پروژه، 5400 در سریع‌ترین زمان ممکن به مشتری تحویل داده می‌شود.
6. آیا 5400 دارای گارانتی است؟
بله، 5400 ارائه شده توسط فرتاک ایمن ویژن با گارانتی رسمی و معتبر عرضه می‌شود.
7. آیا قبل از ارسال، تست کیفیت روی دستگاه انجام می‌شود؟
بله، قبل از ارسال از نظر عملکرد و کیفیت توسط کارشناسان فنی بررسی و تست می‌شوند.
8. چگونه می‌توان این دستگاه را تهیه کرد؟
برای خرید، ثبت سفارش، دریافت مشاوره تخصصی و اطلاع از قیمت روز، می‌توانید با شماره 02191094546 تماس بگیرید.
