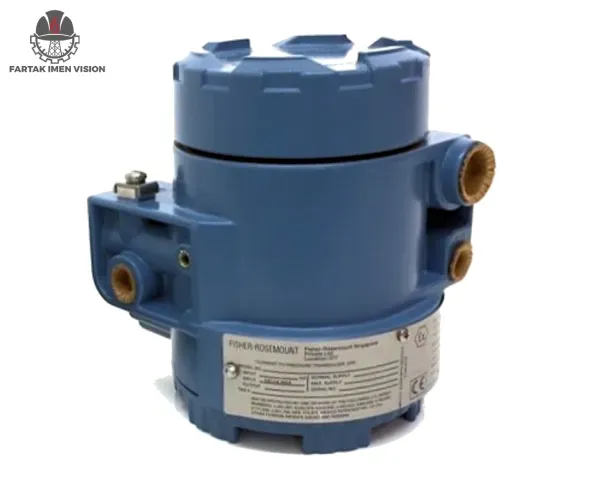

مبدل جریان به فشار Rosemount مدل 3311 و Fisher مدل 846 کاملاً یکسان عمل میکنند و فقط برندشان متفاوت است. طبق مستندات رسمی Emerson، این دو محصول در یک مانوال مشترک (Type 846 and Model 3311 Electro-Pneumatic Transducers، سند D102127X012) منتشر میشوند، یعنی از نظر طراحی، ساختار داخلی و مشخصات فنی کاملاً یکساناند و صرفا با دو نام تجاری متفاوت (میراث ادغام Fisher و Rosemount در Emerson) به بازار عرضه میشوند.
با ورودی 4–20 mA و خروجی پنوماتیک استاندارد 0.2–1.0 بار (3–15 psi)، این مبدلها با شبکه کنترل بازخورد الکترونیکی و حسگر فشار حالتجامد، دقت ±0.3٪ span و ثبات در برابر نوسانات فشار و نشتیها را تضمین میکنند.
مبدل جریان به فشار چیست و چرا مهم است؟
مبدلهای جریان به فشار (I/P Transducers) قلب سیستمهای کنترلی پنوماتیک هستند.
وظیفه آنها تبدیل سیگنال الکتریکی (معمولاً 4–20 mA) به فشار پنوماتیک برای راهاندازی عملگر کنترل ولو است.
طراحی و ساختار
-
طراحی مدولار
تمام اجزای مکانیکی و الکترونیکی در یک ماژول قابل تعویض قرار دارند و نیازی به جدا کردن دستگاه از محل نصب نیست. این طراحی باعث میشود نگهداری و تعمیر بسیار ساده باشد.
-
مکانیزم Nozzle–Deflector مرحله پایلوت
یک جریان ثابت از نازل تأمینکننده به نازل دریافتگر میرسد و میله Deflector بر اساس جریان ورودی موقعیتش تغییر میکند. فشار Pilot تولیدشده، مرحله Booster را کنترل و خروجی پنوماتیک را تنظیم میکند.
-
حسگر فشار حالتجامد و شبکه بازخورد
این حسگرها خروجی پنوماتیک را به طور مداوم با سیگنال ورودی مقایسه کرده و خطاهای ناشی از نوسانات فشار یا نشت را جبران میکنند.
مشخصات فنی کلیدی
| ویژگی | مقدار |
|---|---|
| سیگنال ورودی | 4–20 mA (قابل تقسیمبندی SPLIT) |
| خروجی پنوماتیک معمولی | 0.2–1.0 بار (3–15 psi) |
| دامنه MULTIRANGE | تا 2.3 بار (0–33 psi) |
| دقت (خطی بودن، هیسترزیس، تکرارپذیری) | ±0.3٪ Span |
| اثر دمایی | ≤0.07٪ Span/°C |
| مصرف هوا | حدود 0.3 m³/hr |
| تحمل ارتعاش | ≤0.3٪ Span per g، شوک 0.5٪≥ Span |
| دمای کاری | منفی 40 تا مثبت 85 درجه سانتیگراد |
| دمای انبارداری | منفی 40 تا مثبت 93 درجه سانتیگراد |
| گواهی ضدانفجار | CSA (Intrinsically Safe، Flameproof)، FM (Intrinsically Safe، Flameproof، Dust Ignition-proof) |
| سازگاری الکترومغناطیسی | مطابق IEC 61326-1 |
| کاربرد گاز طبیعی | تأییدشده برای استفاده با گاز طبیعی (طبق بولتن طبقهبندی منطقه خطر 9.2:002) |
| قابلیت تنظیم بازه (Rangeability) | بین 0.1 تا 1.2 بار (1 تا 18 psi) |
شرایط محیطی عملیاتی: دمای منفی 40 تا مثبت 85 درجه سانتیگراد، رطوبت تا 100٪، تصفیه هوا با ذرات کمتر از 40 میکرون.
نکته: مقادیر عملکردی جدول بالا (مثل دقت ±0.3٪) طبق شرایط تست استاندارد سازنده بهدست آمدهاند: سیگنال ورودی 4 تا 20 میلیآمپر DC، خروجی 3 تا 15 psig، و فشار تغذیه 20 psig.
روشها و کاربردها
نصب و نگهداری
- نصب عمودی برای تخلیه مناسب رطوبت (نصب با درپوش محفظه ترمینال رو به پایین ممنوع است، چون رطوبت در محفظهی ترمینال یا مرحلهی پایلوت جمع میشود)
- دسترسی آسان به تنظیمات Zero/Span از طریق محفظه ترمینال
- قابلیت جایگزینی سریع ماژول
رنجبندی (Ranging)
- انتخاب Direct یا Reverse Action
- دادههای Standard و Multirange
- گزینه Remote Pressure Reading (پریوالتی یا فرکانسی)
نتایج عملکردی
- دقت بالا: با دقت ±0.3٪ Span و تکرارپذیری بالا، کنترل دقیق در کاربردهای صنعتی تضمین میشود.
- پایداری مقابل نوسانات فشار: شبکه بازخورد خودکار، خطاهای ناشی از کاهش فشار تغذیه یا نشتی را کاهش میدهد.
- مقاومت در محیط سخت: طراحی نازل بزرگ 0.41 mm برای کاهش انسداد و تأثیر آلودگی، تحمل ارتعاش و شوک بالا.
مزایا و نقاط قوت
- یکپارچگی عملکرد: دو مدل کاملاً یکسان عمل میکنند (تأییدشده رسماً)؛ انتخاب برند بر اساس نیاز مشتری یا موجودی است
- دقت و ثبات بالا: مناسب کنترل دقیق فرآیند
- طراحی ماژولار: نگهداری سریع و آسان
- مقاومت محیطی: مناسب شرایط صنعتی سخت، با گواهی ضدانفجار CSA/FM
- ارتقای عملکرد: امکان افزودن فیلتر-رگولاتور یا گیج فشار
- بازخورد پیوسته: جبران خودکار خطاهای ناشی از نوسانات فشار تغذیه یا نشتی در حین کارکرد (نه کالیبراسیون خودکار)
محدودیتها و نکات مهم
- نیاز به هوای خشک و تمیز (تصفیهشده تا ذرات کمتر از 40 میکرون)
- محدوده دمای عملیاتی محدود (منفی 40 تا مثبت 85 درجه)
- کالیبراسیون نیازمند تجهیزات دقیق خارجی (ژنراتور جریان یا ولتاژ دقیق) است، نه یک فرآیند کاملاً خودکار
- نصب صحیح (جهتگیری عمودی) برای اطمینان از عملکرد دقیق و جلوگیری از تجمع رطوبت ضروری است
قیمت مبدل جریان به فشار Fisher مدل 846
برای دریافت قیمت و مشاوره تخصصی با کارشناسان ما با شماره 02191094546 تماس بگیرید و بهترین انتخاب را برای فرآیند خود داشته باشید
سوالات متداول
1. تفاوت مدل 3311 و 846 چیست؟
عملکرد هر دو مدل یکسان است و فقط برند و نامگذاری متفاوت است.
2. دقت این مبدلها چقدر است؟
±0.3٪ Span با تکرارپذیری بالا.
3. آیا نصب و نگهداری پیچیده است؟
خیر، طراحی مدولار باعث میشود تعویض ماژول و دسترسی به تنظیمات بسیار آسان باشد.
4. آیا میتوان این مبدلها را در محیطهای سخت صنعتی استفاده کرد؟
بله، با مقاومت در برابر ارتعاش، شوک و ذرات آلاینده تا 40 میکرون.
5. چگونه میتوان از قیمت مبدل جریان به فشار Fisher مدل 846 مطلع شد؟
با تماس با کارشناسان ما، اطلاعات قیمت بهروز و موجودی قابل ارائه است.
6. مدت زمان تحویل مبدل جریان به فشار Fisher مدل 846 چقدر است؟
بسته به موجودی انبار و شرایط پروژه، مبدل جریان به فشار Fisher مدل 846 در سریعترین زمان ممکن به مشتری تحویل داده میشود.
7. آیا مبدل جریان به فشار Fisher مدل 846 دارای گارانتی است؟
بله، مبدل جریان به فشار Fisher مدل 846 ارائه شده توسط فرتاک ایمن ویژن با گارانتی رسمی و معتبر عرضه میشود.
8. آیا قبل از ارسال، تست کیفیت روی دستگاه انجام میشود؟
بله، قبل از ارسال از نظر عملکرد و کیفیت توسط کارشناسان فنی بررسی و تست میشوند.
9. چگونه میتوان این دستگاه را تهیه کرد؟
برای خرید، ثبت سفارش، دریافت مشاوره تخصصی و اطلاع از قیمت روز، میتوانید با شماره 02188800719 تماس بگیرید.
