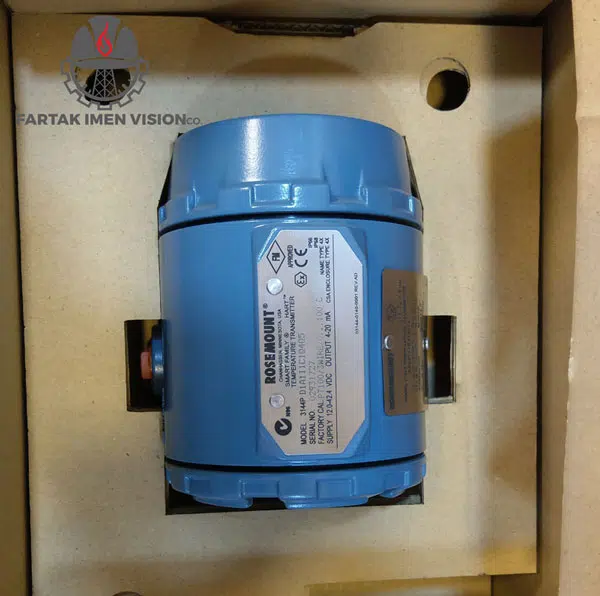

ترانسمیتر دما روزمونت مدل Rosemount Temperature Transmitter 3144P یکی از پیشرفتهترین ابزارهای اندازهگیری دما با دقت بالا و طراحی مقاوم است که در صنایع مختلف از جمله نفت، گاز، پتروشیمی، نیروگاهها و صنایع غذایی کاربرد گستردهای دارد.
این محصول همچنان توسط Emerson بهطور فعال تولید و بهعنوان یکی از ترانسمیترهای دمای پیشرو صنعت معرفی میشود.
مشخصات فنی
| پارامتر | مقدار |
|---|---|
| ورودی سنسور | RTD، ترموکوپل، حسگرهای مقاومت و ولتاژ |
| زمان پاسخدهی | سریع، با قابلیت انتخاب فیلتر دیجیتال |
| ولتاژ تغذیه (HART) | 12 تا 24.4 ولت DC |
| ولتاژ تغذیه (FOUNDATION Fieldbus) | 9 تا 39 ولت DC |
| استانداردهای ایمنی | ATEX، IECEx، FM، CSA و سایر گواهیهای منطقهای |
| نوع ورودی کانویت استاندارد | 1/2–14 NPT (با آداپتورهای PG13.5، M20×1.5 یا JIS نیز قابل سفارش) |
| خروجی | سیگنال 20-4 mA با پروتکل HART (Revision 5 &7) و FOUNDATION Fieldbus (compliant to ITK 6.0 and NE107 standards) |
| پوشش بدنه | آلومینیوم با درصد مس پایین یا استیل ضدزنگ 316 ریختهگری شده (Cast Stainless Steel 316) |
| رنگ بدنه | پوشش مقاوم پلیاورتان |
| LCD | بزرگ و خوانا |
| گواهی | IEC 61508 Safety Certificate of Compliance ،SIL 2/3 Capable |
ویژگی ها و مزایای ترانسمیتر دما 3144P
از ویژگی های این ترانسمیتر می توان به موارد زیر اشاره کرد:
- تکنولوژی پیشرفته: قابلیت کار با تکنولوژی Rosemount X-Well که امکان اندازهگیری دمای فرآیند را بدون نیاز به ترموول یا نفوذ فیزیکی به داخل لوله فراهم میکند (کاهش هزینهی طراحی، نصب و نگهداری).
- پشتیبانی از سنسورهای متنوع: امکان اتصال یک یا دو سنسور از نوع RTD مانند Pt1000 ،Pt500 ، Pt100، ترموکوپل نوع B ،N ،E ،T ،J ، K، R، S، مقاومت و ولتاژ.
- دقت و ثبات بالا: دقت ±0.1 درجه سانتیگراد برای RTD و ±0.25 درجه سانتیگراد برای ترموکوپلها. نکته: طبق دیتاشیت رسمی، گزینهی «دقت افزایشیافته» (Enhanced Accuracy) فقط برای سنسورهای RTD قابل سفارش است، نه برای ترموکوپلها این تفاوت را هنگام انتخاب کد سفارش در نظر بگیرید
- طراحی مقاوم: قابل اعتماد در دماها و فشارهای بالا و نیز محیط های خورنده، بدنه ساخته شده از آلومینیوم با پوشش رنگی یا فولاد ضدزنگ با استاندارد حفاظتی IP66/IP68 و X4 NEMA.
- تشخیص خطا: سیستم تشخیص خودکار خطا در سنسورها و خود دستگاه؛ شامل Sensor Drift Alert، Thermocouple Degradation و Min/Max Tracking.
- قابلیت دوکاناله: امکان مقایسه و پردازش دادههای دو سنسور بهصورت همزمان، شامل حالت Hot Backup (سوییچ خودکار به سنسور دوم در صورت خرابی سنسور اول، بدون اثر روی سیگنال آنالوگ).
- واشرهای O-Ring: ساختهشده از Buna N برای افزایش مقاومت در برابر شرایط سخت محیطی.
- گزینهی “Assemble to Sensor”
- ورودیهای Universal (RTD, T/C, mV, ohms) برای سنسور Single یا Dual
- Transmitter-Sensor Matching که دقت اندازهگیری را تا 75٪ بهبود میبخشد.
- محافظ گذرا (Integral Transient Protector)
- Advanced sensor and process diagnostics
- Dual Compartment Housing

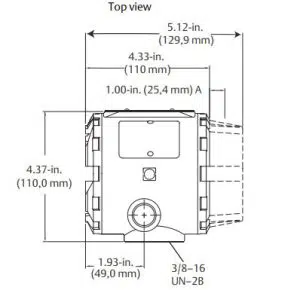

شکل ظاهری 3144P

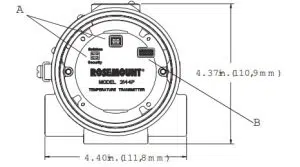

A. سوئیچ ها
B. اتصال صفحه نمایش LCD
A. ورودی کانال
B. جلد نمایشگر
C. پلاک
کاربردها
- صنایع نفت و گاز: کنترل دما در فرآیندهای حفاری و پالایش.
- پتروشیمی: تولید مواد شیمیایی با دقت بالا.
- نیروگاهها: نظارت بر دمای توربینها و تجهیزات.
- صنایع غذایی و دارویی: کنترل دما در فرآیندهای حساس.
نحوه ی نصب 3144P
ترانسمیتر دما روزمونت مدل 3144P هم می تواند مستقیم به سنسور ها وصل شود و هم توسط Mounting Bracket های آپشنال با فاصله یا Remote نصب شود.
توجه: تکنولوژی X-well فقط در حالت نصب مستقیم کار میکند، اگر قصد استفاده از X-well دارید، گزینهی نصب Remote برایتان مناسب نیست.
کالیبره ی خودکار Self Calibration
مدار تبدیل آنالوگ به دیجیتال 3144P به صورت خودکار هر به روزرسانی و تغییر دمایی را با مقایسه ی اندازه گیری دینامیک با المنت های داخلی مرجع، به صورت خودکار ترانسمیتر را کالیبره می کند.
قیمت ترانسمیتر دما ترانسمیتر دما روزمونت
با توجه به نوسانات بازار، کلیهی قیمتها بهروزرسانی میشوند. لطفاً جهت اطلاع از قیمت ترانسمیتر دما و انتخاب کد سفارش مناسب (نوع سنسور، دقت، پروتکل) با شماره زیر تماس بگیرید:
سوالات متداول
1. ترانسمیتر دما 3144P برای چه صنایعی مناسب است؟
این دستگاه برای صنایع نفت و گاز، پتروشیمی، نیروگاهها، و صنایع غذایی و دارویی طراحی شده و در فرآیندهایی که نیاز به دقت و پایداری بالا دارند، کاربرد دارد.
2. چه نوع سنسورهایی به این ترانسمیتر متصل میشوند؟
این ترانسمیتر از سنسورهای RTD، ترموکوپل، حسگر مقاومت، و ولتاژ پشتیبانی میکند و امکان اتصال یک یا دو سنسور به آن وجود دارد.
3. دقت اندازهگیری این دستگاه چقدر است؟
دقت اندازهگیری برای RTD برابر ±0.1°C و برای ترموکوپلها برابر ±0.25°C است.
4. چه استانداردهای حفاظتی برای این دستگاه تعریف شده است؟
ترانسمیتر 3144P دارای استانداردهای IP66/IP68 برای مقاومت در برابر گرد و غبار و آب و همچنین گواهینامههای ATEX، IECEx و SIL3 است.
5. آیا این ترانسمیتر قابلیت تشخیص خطا دارد؟
بله، این دستگاه دارای سیستم تشخیص خودکار خطا در سنسورها و ترانسمیتر است که به افزایش قابلیت اطمینان آن کمک میکند.
6. بدنه این دستگاه از چه موادی ساخته شده است؟
بدنه دستگاه از آلومینیوم با درصد مس پایین یا استیل ضدزنگ 316 ریختهگری شده (Cast Stainless Steel 316) ساخته شده است.
7. رنگ و پوشش دستگاه چگونه است؟
رنگ بدنه از پلیاورتان است که مقاومت بالایی در برابر شرایط محیطی دارد.
8. نصب این دستگاه چگونه انجام میشود؟
ترانسمیتر 3144P بهصورت مستقیم یا با استفاده از پایههای اختیاری قابل نصب است و امکان کالیبراسیون خودکار برای سهولت در استفاده فراهم شده است.
9. از چه نوع پروتکلهای ارتباطی پشتیبانی میکند؟
این دستگاه دارای خروجی سیگنال 20-4 mA با پروتکل HART و FOUNDATION Fieldbus است.
10. چگونه میتوان این محصول را تهیه کرد؟
برای اطلاع از قیمت و شرایط خرید، لطفاً با شماره 02191094546 تماس بگیرید یا از طریق وبسایت فرتاک ایمن ویژن اقدام کنید.
