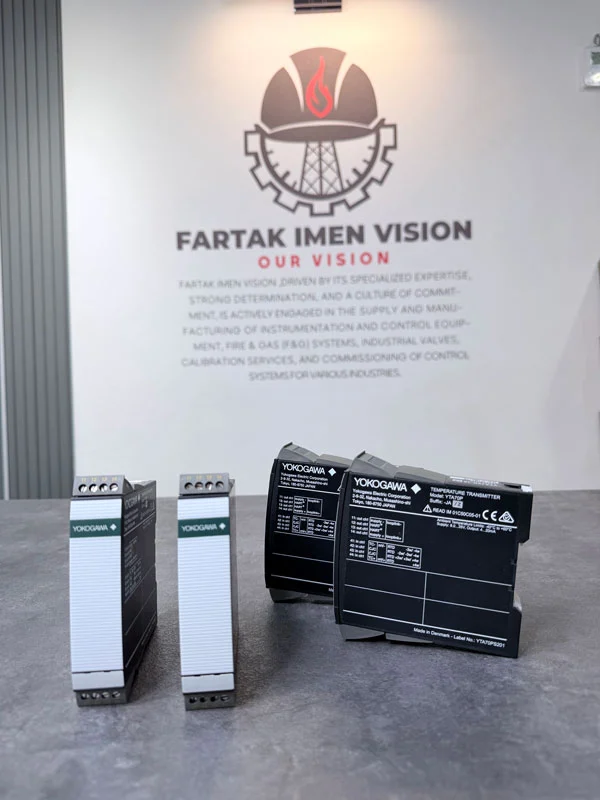

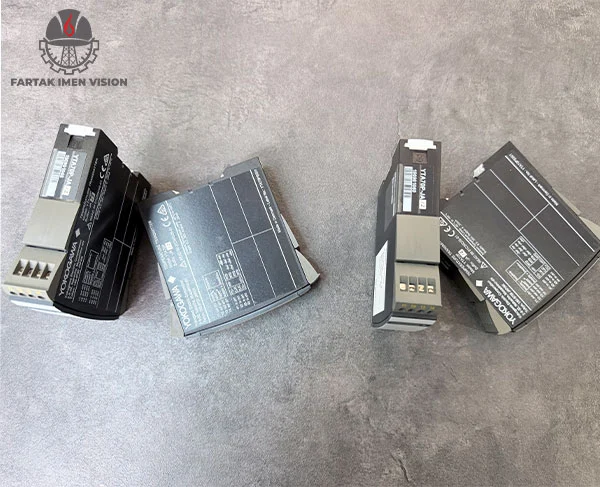

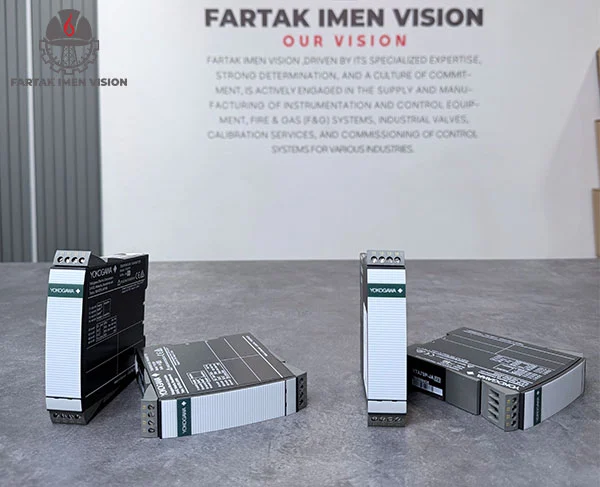

ترانسمیتر دمای پنل ماونت یوکوگاوا مدل YTA70P

معرفی ترانسمیتر دما YTA70P

YTA70P یک ترانسمیتر دمای پنل ماونت است که سیگنال سنسورهای دما مثل RTD و ترموکوپل را به خروجی استاندارد 4 تا 20 میلی آمپر تبدیل می کند تا دما با دقت بالا، نویز کمتر و اطمینان بیشتر به PLC یا DCS برسد.

یعنی اگر در تابلو برق یا پنل کنترل نیاز دارید دمای فرآیند را پایدار، دقیق و قابل اطمینان به سیستم کنترل منتقل کنید، این مدل یکی از گزینه های جدی شماست.

این محصول مخصوص جاهایی است که خطا در اندازه گیری دما می تواند هزینه توقف، افت کیفیت، دوباره کاری یا حتی ریسک ایمنی ایجاد کند.

به زبان ساده، YTA70P کمک می کند تصمیم های کنترلی شما روی داده ای گرفته شود که قابل اعتماد است، نه روی سیگنال خام و پرنویز و YTA70P مترجم حرفه ای بین سنسور دما و سیستم کنترل شماست.



چرا YTA70P فقط یک ترانسمیتر ساده نیست؟

در خیلی از پروژه ها، مشکل اصلی فقط اندازه گیری دما نیست.

مشکل اینجاست که:

• سیگنال سنسور در مسیر انتقال افت می کند
• نویز محیط صنعتی روی اندازه گیری اثر می گذارد
• تنوع سنسورها زیاد است و هر پروژه ورودی متفاوتی می خواهد
• تیم ابزار دقیق نیاز دارد تجهیزی نصب کند که هم سریع راه اندازی شود، هم بعدا راحت پیکربندی شود
• واحد تدارکات دنبال محصولی است که هم فنی باشد، هم اقتصادی

YTA70P انتقال پایدار داده دما به سیستم کنترل، حتی در فاصله های طولانی و محیط های صنعتی پرنویز را انجام می دهد.



چرا به این محصول نیاز داریم؟

1. تبدیل دقیق سیگنال‌های حرارتی به جریان 4 تا 20 میلی‌آمپر برای انتقال به سیستم کنترل
   YTA70P یک ترانسمیتر دمای Panel mount است که سیگنال ورودی از ترموکوپل‌ها (Thermocouples)، RTDها، مقاومت (Ohms) یا میلی‌ولت DC را دریافت کرده و آن را به یک سیگنال 4 تا 20 میلی‌آمپر DC برای انتقال به سیستم‌های کنترل مانند DCS یا PLC تبدیل می‌کند. این کار باعث می‌شود داده‌های دما بدون افت کیفیت در فواصل طولانی منتقل شوند.
2. نصب آسان روی ریل DIN و پشتیبانی از پروتکل HART 7
   این محصول مطابق با استاندارد DIN rail mounting (ریل 35 میلی‌متری DIN EN 60715) طراحی شده است که نصب آن را در پانل‌های کنترل و تابلوهای برق بسیار ساده می‌کند. همچنین با پشتیبانی از پروتکل HART 7، قابلیت‌هایی مانند long tag number up to 32 characters، enhanced burst mode، event notification و command aggregation function را ارائه می‌دهد که مدیریت دستگاه را از راه دور بسیار حرفه‌ای می‌کند.



ویژگی‌های فنی محصول





مزایا و معایب YTA70P

هیچ تجهیزی برای همه پروژه ها بهترین نیست. اگر بخواهیم حرفه ای و صادقانه نگاه کنیم، YTA70P هم نقاط قوت دارد، هم محدودیت.

مزایای YTA70P

1. دقت بالا: مطابق جدول 1 کاتالوگ، دقت برای Pt100 تا 0.1± درجه سانتی‌گراد و برای ترموکوپل نوع K تا 0.5± درجه سانتی‌گراد
   مناسب برای پروژه هایی که پایداری اندازه گیری مهم است.
2. پشتیبانی از HART 7:  قابلیت‌های پیشرفته از جمله burst mode و event notification
   برای تنظیم، مانیتورینگ و مدیریت بهتر تجهیز.
3. انعطاف بالا در نوع ورودی: پذیرش ترموکوپل، RTD، مقاومت و میلی‌ولت در یک دستگاه
   RTD، ترموکوپل، مقاومت و mV در یک دستگاه.
4. پشتیبانی از RTD های متنوع : پشتیبانی از Pt100 (IEC751) و Ni100 (DIN43760)
   مثل Pt100 و Ni100.
5. زمان پاسخ قابل تنظیم: از 1 تا 60 ثانیه برای تطبیق با دینامیک فرآیند
   از 1 تا 60 ثانیه بر اساس نیاز فرآیند.
6. نسخه intrinsically safe به صورت آپشن V2S
   مناسب برای برخی مناطق خطرناک.
7. ایزولاسیون 1500 ولت AC بین ورودی و خروجی
   برای کاهش اثرات تداخل و افزایش اطمینان سیگنال.
8. وزن کم و طراحی جمع و جور: فقط 150 گرم
   مناسب برای نصب داخل تابلو.
9. هزینه مناسب
   نسبت به برخی ترانسمیترهای فیلد ماونت مقرون به صرفه تر است.

معایب YTA70P

1. فقط برای نصب روی پنل و ریل DIN طراحی شده
   اگر به نصب میدانی نیاز دارید، باید سراغ مدل Field Mount بروید.
2. برای محیط های بسیار داغ محدودیت دارد
   حداکثر دمای محیط 60+ درجه سانتی گراد است.
3. نمایشگر داخلی ندارد
   اگر نیاز دارید مقدار دما روی خود تجهیز دیده شود، این مدل شاید گزینه اول شما نباشد.



کاربردهای YTA70P در صنعت

ترانسمیتر دمای YTA70P به دلیل طراحی پنل ماونت، وزن کم و قابلیت نصب روی ریل DIN، برای کاربردهای زیر بسیار مناسب است:

صنایع اصلی:

• تابلوهای برق و اتاق‌های کنترل: نصب در پنل‌های DCS، PLC و سیستم‌های SCADA
• صنایع نفت، گاز و پتروشیمی: اندازه‌گیری دمای فرآیند در واحدهای مختلف (با نسخه intrinsically safe)
• نیروگاه‌ها: پایش دمای بویلرها، توربین‌ها، ژنراتورها و سیستم‌های بخار
• صنایع فولاد و ذوب‌فلزات: اندازه‌گیری دمای کوره‌ها با ترموکوپل‌های نوع B، R، S و W
• صنایع غذایی و دارویی: پایش دمای مخازن، اتوکلاوها و خطوط تولید
• HVAC و ساختمان‌های هوشمند: مدیریت دمای هوای ورودی و خروجی در سیستم‌های تهویه

کاربردهای خاص:

• اندازه‌گیری مقاومت (Ohms): برای سنسورهای مقاومتی غیر استاندارد
• اندازه‌گیری میلی‌ولت DC: برای سنسورهای خاص یا کاربردهای کالیبراسیون
• مناطق خطرناک (با آپشن V2S): استفاده در Zone 0, 1, 2 (گاز) و Zone 21, 22 (گرد و غبار) با تاییدیه‌های ATEX، FM، IECEx و CSA



روش نصب ترانسمیتر دمای مدل YTA70P

ترانسمیتر YTA70P برای نصب روی پنل و داخل تابلوهای برق طراحی شده است:

مراحل نصب:

1. نصب روی ریل DIN: ترانسمیتر روی ریل استاندارد 35 میلی‌متری (DIN EN 60715) کلیک می‌شود.
2. اتصال سنسور ورودی: بسته به نوع سنسور:
   • برای RTD 3-wire: سیم‌های قرمز (پایانه‌های هم потенциал) و سفید (سیگنال)
   • برای RTD 4-wire: دقت بالاتر با حذف خطای مقاومت سیم
   • برای ترموکوپل: اتصال مستقیم با جبران دمای سرد (Cold Junction Compensation) داخلی
   • برای میلی‌ولت یا مقاومت: اتصال دو سیمه
3. اتصال منبع تغذیه و خروجی:  سیم دو سیمه 4 تا 20 میلی‌آمپر به ترمینال‌های مناسب وصل می‌شود.
4. ارتباط HART: از طریق همان دو سیم (4-20 mA) با استفاده از مودم HART برقرار می‌شود.

نکات کلیدی نصب:

• رعایت فاصله مناسب بین سیم‌های قدرت و سیم‌های سیگنال برای کاهش نویز.
• استفاده از کابل‌های شیلددار برای RTD و ترموکوپل در محیط‌های پرنویز.
• برای RTD، مقاومت سیم هر رشته حداکثر 5 اهم (قابل تنظیم تا 50 اهم با کاهش دقت).
• دمای محیط نباید از 60+ درجه سانتی‌گراد تجاوز کند.
• برای نسخه intrinsically safe، رعایت پارامترهای ورودی و خروجی مطابق گواهی (Ui=30V، Ii=120mA، Pi=0.84W و …) الزامی است.

تنظیمات کارخانه (در صورت عدم مشخص شدن هنگام سفارش):

• نوع سنسور: Pt100، 3-wire
• محدوده کالیبراسیون: 0 تا 100 درجه سانتی‌گراد
• Sensor Burnout :High
• زمان پاسخ: 1 ثانیه



لوازم جانبی

بر اساس کاتالوگ، لوازم جانبی خاصی برای YTA70P ذکر نشده است. اما لوازم جانبی معمول برای این نوع ترانسمیترها عبارتند از:



YTA70P در مقایسه با مدل های مشابه

اگر هنوز بین چند گزینه مردد هستید، این مقایسه سریع کمک می کند:

جمع بندی مقایسه

• اگر وایرلس می خواهید، گزینه Rosemount جذاب تر است.
• اگر یک مدل ریل DIN اقتصادی می خواهید، Siemens هم بررسی می شود.
• اگر کاربردهای خاص با تمرکز روی صنایع غذایی دارید، Endress+Hauser می تواند مطرح باشد.
• اگر ترکیب دقت، انعطاف ورودی، HART 7 و نصب پنلی برایتان مهم است، YTA70P گزینه قابل تاملی است.



چطور بفهمیم YTA70P برای پروژه ما مناسب است؟

قبل از خرید، این 7 سوال را از خودتان بپرسید:

1) تجهیز داخل تابلو نصب می شود یا در میدان؟

اگر داخل تابلو یا پنل نصب می شود، YTA70P گزینه مناسبی است.

اگر نیاز به نصب مستقیم در سایت دارید، شاید Field Mount مناسب تر باشد.

2) سنسور شما چیست؟

• RTD؟
• ترموکوپل؟
• مقاومت؟
• mV؟

این مدل از همه این ها پشتیبانی می کند، اما نوع دقیق سنسور باید در سفارش مشخص باشد.

3) به HART نیاز دارید یا نه؟

اگر پروژه شما نیاز به پیکربندی، تشخیص عیب یا مستندسازی بهتر دارد، HART 7 یک امتیاز مهم است.

4) دمای محیط تابلو چقدر است؟

اگر داخل تابلو گرما بالاست، حتما شرایط محیطی را بررسی کنید.

بعضی پروژه ها از نظر فنی درست انتخاب می شوند، اما در اجرا به خاطر دمای محیط دچار مشکل می شوند.

5) نسخه ایمن ذاتی لازم دارید؟

اگر تجهیز در ناحیه خطرناک کار می کند، آپشن intrinsically safe باید از اول درست انتخاب شود.

6) نمایشگر محلی لازم دارید؟

اگر بله، این مدل ممکن است نیاز شما را کامل پوشش ندهد.

7) زمان پاسخ مورد نیاز فرآیند شما چقدر است؟

در فرآیندهای سریع یا کند، قابلیت تنظیم زمان پاسخ کمک می کند تجهیز را با دینامیک واقعی فرآیند هماهنگ کنید.



قیمت ترانسمیتر دمای پنل ماونت مدل YTA70P

برای اطلاع از قیمت ترانسمیتر دمای پنل ماونت مدل YTA70P و دریافت مشاوره رایگان با کارشناسان مهندسی ما در ارتباط باشید:





سوالات متداول

1. ترانسمیتر دمای پنل ماونت YTA70P دقیقا چه کاری انجام میده؟

2. تفاوت اصلی YTA70P با ترانسمیترهای دمای فیلد ماونت چیه؟

YTA70P برای نصب داخل تابلو و روی ریل DIN طراحی شده و بدنه و امکاناتش برای پنل ماونت بهینه شده است. ترانسمیترهای فیلد ماونت معمولا برای نصب در محیط سایت ساخته میشن، بعضی مدلها نمایشگر دارن و برای شرایط محیطی سخت تر مناسب ترن. پس اگر نصب داخل تابلو میخواید YTA70P انتخاب منطقی تریه، اگر نصب میدانی میخواید باید سراغ فیلد ماونت برید.

3. چه سنسورهایی به YTA70P وصل میشن؟

این مدل از ترموکوپل (T/C)، RTD دو سیمه و سه سیمه و چهار سیمه، مقاومت (Ohms) و میلی ولت DC پشتیبانی میکنه. یعنی برای پروژه هایی که ورودی ها متنوعه، لازم نیست چند مدل جدا تهیه کنید.

4. خروجی YTA70P چیه و به چه سیستمهایی میخوره؟

خروجی دستگاه Two-wire, 4 to 20 mA DC است و برای اتصال به PLC، DCS، SCADA و انواع کارتهای آنالوگ صنعتی کاملا استاندارد و مناسب است. همچنین ارتباط HART 7 هم از طریق همین دو سیم انجام میشه.

5. پشتیبانی از HART 7 در عمل چه مزیتی داره؟

HART 7 کمک میکنه پیکربندی، مانیتورینگ و عیب یابی دستگاه حرفه ای تر انجام بشه. قابلیت هایی مثل Tag تا 32 کاراکتر، burst mode و event notification باعث میشه مدیریت تجهیز در پروژه های صنعتی و کارهای نگهداری و تعمیرات راحت تر و سریع تر پیش بره.

6. دقت اندازه گیری YTA70P چقدره؟

طبق داده های فنی، برای Pt100 دقت تا حدود 0.1± درجه سانتی گراد و برای ترموکوپل نوع K تا حدود 0.5± درجه سانتی گراد ذکر شده است. برای انتخاب دقیق، نوع سنسور، رنج دما و شرایط نصب هم روی نتیجه نهایی اثر میذارن.

7. آیا YTA70P برای مناطق خطرناک هم قابل استفاده است؟

در صورت انتخاب نسخه intrinsically safe (آپشن V2S) امکان استفاده در مناطق خطرناک وجود داره و برای Zone 0,1,2 (گاز) و Zone 21,22 (گرد و غبار) با تاییدیه های مربوط قابل ارائه است. در نصب هم باید پارامترهای گواهی مثل Ui=30V و Ii=120mA و Pi=0.84W رعایت بشه.

8. آیا این مدل نمایشگر داخلی داره؟

خیر، YTA70P نمایشگر داخلی نداره. اگر نمایش محلی دما براتون الزامیه، باید مدلهای دارای نمایشگر یا راهکار نمایش در پنل (مثل نمایشگر جداگانه روی تابلو) رو در نظر بگیرید.

9. محدودیت های محیطی مهم YTA70P چیه؟

مهم ترین نکته اینه که دمای محیط مجاز تا 60+ درجه سانتی گراد است و رطوبت تا 95 درصد (بدون میعان) پشتیبانی میشه. همچنین ورودی و خروجی تا 1500 ولت AC ایزوله هستن که برای کاهش اثر نویز و تداخل خیلی کمک میکنه.

10. چطور قیمت روز YTA70P رو بگیرم و پیش فاکتور رسمی دریافت کنم؟

قیمت YTA70P به آپشن ها (مثل intrinsically safe)، نوع ورودی مورد نیاز، تعداد سفارش و شرایط تامین بستگی داره. برای دریافت قیمت دقیق و پیش فاکتور رسمی، کافیه مشخصات پروژه مثل نوع سنسور (RTD یا ترموکوپل)، رنج دما، نیاز به HART و تعداد مورد نیاز رو ارسال کنید یا با واحد فروش تماس بگیرید تا سریع استعلام و اعلام قیمت انجام بشه.
