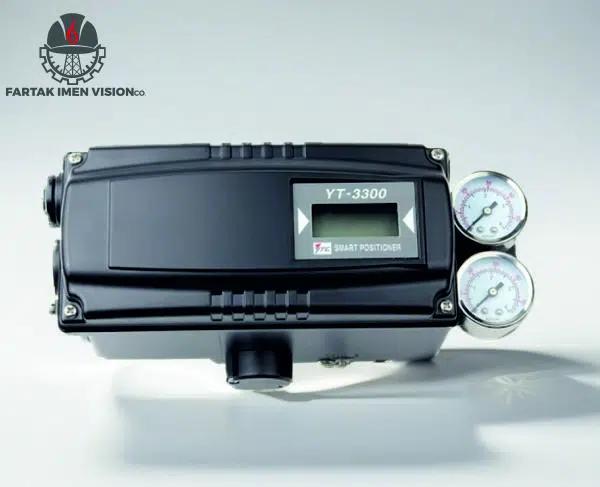

پوزیشنر هوشمند YTC مدل YT-3300 با دریافت سیگنال ورودی 4 تا 20 میلیآمپر از کنترلر، حرکت ولو را با دقت بالا کنترل میکند.
این مدل با میکروپروسسور داخلی، عملکردهایی مانند کالیبراسیون خودکار، کنترل PID و ارتباط HART را در یک بدنهی صنعتی مقاوم ارائه میدهد.
مشخصات فنی
| پارامتر | مقدار |
|---|---|
| سیگنال ورودی | 4 تا 20 میلیآمپر DC |
| محدودهی دمای کاری (عملکرد عمومی) | منفی 30 تا مثبت 85 درجه سانتیگراد |
| زمان بوت پس از قطع برق لحظهای | فقط 0.5 ثانیه برای کاهش جابهجایی ناخواستهی ولو و افزایش ایمنی سیستم |
| مقاومت خروجی (سیگنال بازخورد) | حداکثر 500 اهم در 20 میلیآمپر DC |
| کیفیت هوای تغذیه موردنیاز | هوای تمیز و خشک، فاقد رطوبت، روغن و گردوغبار؛ فیلتر داخلی تا ذرات ۵ میکرون |
| استاندارد نصب | مطابق با ANSI/ISA-57.3 |
| گواهیهای ضدانفجار (Intrinsic Safety) | ATEX، IECEx، FM، CSA، KCs، NEPSI، PESO، INMETRO، EAC، DNV، UKEX، CML — بسته به مدل و بازار هدف |
| دادهی الکتریکی ایمنی ذاتی (نمونه ATEX) | Ui = 28V, Ii = 93mA, Pi = 651mW, Ci = 0.6nF, Li = 10μH |
| محدودهی دمای مجاز گواهی ضدانفجار | منفی 40 تا مثبت 60 درجه سانتیگراد (کلاس T5) یا منفی 40 تا مثبت 40 درجه (کلاس T6)، بسته به گواهی |
| مقاومت در برابر لرزش و نوسان فشار | عملکرد پایدار حتی در تغییرات ناگهانی فشار تغذیه و لرزش شدید |
ویژگیهای عملکردی کلیدی
- کالیبراسیون خودکار: با ساختار منوی ساده، امکان کالیبراسیون خودکار تمام پارامترها یا فقط تنظیم نقاط صفر و پایان (Zero/Span) وجود دارد.
- تست سکته جزئی (Partial Stroke Test – PST): کاملاً قابل تنظیم و قابل اجرا بهصورت محلی (دکمههای پنل) یا از راه دور از طریق پروتکل ارتباطی — کاربرد اصلی در تست دورهای شیرهای ایمنی بدون توقف کامل خط تولید.
- کنترل PID: متغیرهای از پیش کالیبرهشده که از طریق منوی دکمهای پنل جلویی توسط کاربر نیز قابل تنظیم است.
- کلید خودکار/دستی (A/M): امکان سوییچ بین کنترل حلقهبستهی خودکار و موقعیتیابی دستی — برای عیبیابی، کالیبراسیون یا دور زدن دستی سیستم.
- ارتباط HART: امکان ارسال دیجیتال دستورات، بازخورد موقعیت و اطلاعات تشخیصی روی همان حلقهی جریان 4-20mA.
- ساختار ماژولار داخلی: تعمیر و نگهداری به دلیل طراحی ماژولار داخلی سادهتر است.
نکات نصب مهم (بر اساس مانوال سازنده)
- توصیه میشود از یک فیلتر رگولاتور هوا (مثل سری YT-200) قبل از ورودی پوزیشنر استفاده شود.
- دمای هوای تغذیه باید حداقل 10 درجه سانتیگراد پایینتر از دمای محیط باشد تا از میعان رطوبت جلوگیری شود.
- فشار فیلتر رگولاتور باید حدود 10٪ بالاتر از رنج فشار فنر اکچویتور تنظیم شود.
- طول مسیر لولهکشی نباید بیش از حد زیاد باشد، چون افت فشار ناشی از اصطکاک داخل لوله میتواند روی نرخ جریان اثر بگذارد.
قیمت پوزیشنر YT-3300
قیمت این محصول بر اساس مدل دقیق (YT-3300 استاندارد یا نسخههای ضدانفجار/ایمنی ذاتی 3301، 3302، 3303)، نوع گواهی ضدانفجار موردنیاز پروژه، و آپشنهای جانبی (مثل سوییچ لیمیت یا نصب ریموت) تعیین میشود.
برای اعلام قیمت دقیق و انتخاب مدل مناسب پروژه، با کارشناسان ما تماس بگیرید.
سوالات متداول
1. پوزیشنر YT 3300 چگونه کار میکند؟
این پوزیشنر با دریافت سیگنال ورودی 4 تا 20 میلیآمپر از کنترلر، موقعیت ولو را با دقت بالا کنترل میکند.
2. آیا YT 3300 دارای قابلیت کالیبراسیون خودکار است؟
بله، این دستگاه با منوی ساده خود امکان کالیبراسیون خودکار تمام پارامترها یا تنظیم نقاط صفر و پایان را فراهم میکند.
3. چه نوع نمایشگری در این پوزیشنر استفاده شده است؟
YT 3300 دارای صفحه نمایش دیجیتال LCD با قابلیت نمایش مقادیر فرآیند و تنظیمات کالیبراسیون بهصورت الفبایی عددی است.
4. آیا YT 3300 قابلیت تست سکته جزئی دارد؟
بله، این دستگاه از Partial Stroke Test (PST) کاملاً قابل تنظیم پشتیبانی میکند و امکان اجرای عملکردها به صورت محلی یا از راه دور را فراهم میسازد.
5. آیا YT 3300 از سیگنال بازخورد پشتیبانی میکند؟
بله، این پوزیشنر سیگنالهای بازخورد آنالوگ و دیجیتال با محدوده 4 تا 20 میلیآمپر را ارائه میدهد. همچنین گزینههای مکانیکی و سوئیچ مجاورتی نیز موجود است.
6. کنترل PID در YT 3300 چگونه کار میکند؟
متغیرهای PID از پیش کالیبره شدهاند و کاربر میتواند آنها را از طریق منوی فشاری پنل جلویی تنظیم کند.
7. چه ارتباطی برای YT 3300 در نظر گرفته شده است؟
این دستگاه از پروتکل HART پشتیبانی میکند که امکان ارسال دستورات، بازخورد موقعیت و اطلاعات تشخیصی به صورت دیجیتال را فراهم میآورد.
8. دکمههای پنل جلویی چه کاربردی دارند؟
پوزیشنر YT 3300 مجهز به 4 دکمه فشاری است که برای پیکربندی میدانی طراحی شدهاند و دارای عملکرد قوی و دقیق هستند.
9. آیا YT 3300 برای عیبیابی و تست سیستم مناسب است؟
بله، این دستگاه با کلید خودکار/دستی A/M امکان عیبیابی، کالیبراسیون و تست سیستم را فراهم میکند.
10. چگونه میتوان اطلاعات بیشتری درباره قیمت YT 3300 کسب کرد؟
برای اطلاع از قیمت این محصول، لطفاً با شماره 02191094546 تماس بگیرید.
