دسته: ترانسمیتر فشار (Pressure Transmitter)

پرشر ترانسمیتر یا همان ترانسمیتر فشار یکی از تجهیزات مهم برای اندازه‌گیری دقیق فشار و انتقال داده‌های فشار به سیستم‌های کنترلی یا نمایشگرها استفاده می‌شوند.

این دستگاه در صنایع مختلف برای کنترل فرآیندها استفاده می‌شود. عملکرد ترانسمیتر فشار به این صورت است که با استفاده از سنسورهای فشار، فشار سیال را اندازه‌گیری کرده و به سیگنال الکتریکی تبدیل می‌کند.

در این مقاله، به مفهوم ترانسمیتر فشار، کاربردها، اجزاء تشکیل‌دهنده آن، و اصول کارکرد آن خواهیم پرداخت.

فیلم آموزشی

در ویدیوی زیر، می‌توانید با عملکرد ترانسمیتر فشار آشنا شوید:

ترانسمیترها یکی از تجهیزات مهم در ابزار دقیق هستند که برای اندازه‌گیری کمیت‌های مختلف مثل فشار، دما و سطح در صنایع مختلف به کار می‌روند. برای آشنایی کامل با انواع ترانسمیترها و عملکرد آن‌ها، به صفحه [ترانسمیتر چیست؟] مراجعه کنید.
ترانسمیترهای فشار به عنوان ابزارهای کلیدی در صنایع و محیط‌های کاری مختلف شناخته می‌شوند. این دستگاه‌ها کاربردهای متنوعی دارند که در زیر به برخی از آن‌ها اشاره می‌کنیم:

1. صنایع نفت و گاز: ترانسمیترهای فشار برای نظارت بر فشار چاه‌ها، خطوط لوله، و تجهیزات حفاری و استخراج استفاده می‌شوند.
2. صنایع شیمیایی و پتروشیمی: در این صنعت‌ها، ترانسمیترها به منظور کنترل فشار و نظارت بر فرآیندهای تولید مواد شیمیایی به کار می‌روند.
3. صنایع غذایی و دارویی: اندازه‌گیری دقیق فشار در تولید مواد غذایی و دارویی از اهمیت بالایی برخوردار است و ترانسمیترها در این زمینه نقش مؤثری ایفا می‌کنند.
4. صنعت خودروسازی: ترانسمیترهای فشار در سیستم‌های ترمز، تایرها، و دیگر تجهیزات مرتبط استفاده می‌شوند.
5. نیروگاه‌ها و تولید انرژی: این ترانسمیترها برای نظارت بر فشار بخار، گازها، و سیالات حرارتی در نیروگاه‌ها و واحدهای تولید انرژی کاربرد دارند.

ترنسمیترهای فشار معمولاً از اجزاء زیر تشکیل شده‌اند:

1. سنسور فشار: مسئول اندازه‌گیری فشار و تبدیل آن به سیگنال الکتریکی یا الکترونیکی است. این سنسورها از اصول فیزیکی مختلفی مانند ممان (Diaphragm)، استرین گیج (Strain Gauge)، پیزوالکتریک (Piezoelectric)، یا پیزورزیستیو (Piezoresistive) استفاده می‌کنند.
2. ترانسدیوسر فشار: این بخش مسئول تبدیل سیگنال مکانیکی یا الکتریکی از سنسور فشار به سیگنال الکتریکی است و معمولاً شامل یک مدار الکترونیکی برای تقویت سیگنال ورودی می‌باشد.
3. واحد نمایش: برخی از ترانسمیترها دارای واحد نمایشی هستند که فشار را به شکل عددی یا نموداری نمایش می‌دهند. این واحد معمولاً در سیستم‌های نظارتی و کنترلی برای نمایش مستقیم فشار استفاده می‌شود.

این دستگاه‌ها قادرند مقادیر فشار را به سیگنال‌های استانداردی مانند میلی‌آمپر (mA) یا ولتاژ (V) تبدیل کنند که در دیگر تجهیزات کنترلی و نظارتی مورد استفاده قرار می‌گیرند.

ترانسمیترهای فشار بر اساس اصول فیزیکی مختلف عمل می‌کنند. اصول کار مهم ترانسمیترهای فشار به شرح زیر است:

1.اصل ممان (Diaphragm): بسیاری از ترانسمیترهای فشار از ممان‌های نازک و غیرمتفرقه به عنوان سنسور استفاده می‌کنند.

این ممان‌ها به تغییرات فشار اطراف واحد حساس هستند و این تغییرات را به تغییرات مکانیکی تبدیل می‌کنند. سپس، یک ترانسدیوسر این تغییرات را به سیگنال الکتریکی تبدیل می‌کند.

2. اصل استرین گیج (Strain Gauge): در این نوع ترانسمیترها، از سنسورهای استرین گیج استفاده می‌شود.

این سنسورها تغییرات نیرو و فشار را به تغییرات مقدار مقاومت الکتریکی تبدیل می‌کنند. سپس، ترانسدیوسر این تغییرات مقاومت را به سیگنال الکتریکی تبدیل می‌کند.

3.اصل پیزوالکتریک (Piezoelectric): در ترانسمیترهای اصل پیزوالکتریک، سنسور از مواد پیزوالکتریک برای تبدیل فشار به سیگنال الکتریکی استفاده می‌کند. این مواد تغییرات دی‌الکتریک در پاسخ به تغییرات فشار را تولید می‌کنند.

ترانسمیترهای فشار به طور کلی بر اساس شکل ظاهری، نوع عملکرد و نوع سنسور طبقه‌بندی می‌شوند. در ادامه، به بررسی این طبقه‌بندی‌ها پرداخته و نکات مهمی برای انتخاب ترانسمیترهای فشار مناسب ارائه خواهیم کرد.

از نظر شکل ظاهری:

ترانسیمتر فشار معمولی:

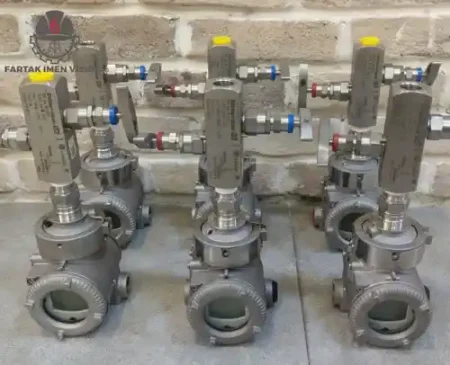

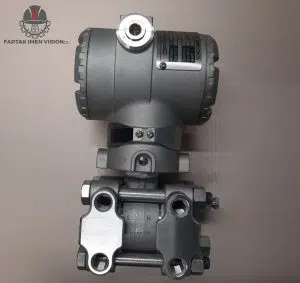

این ترانسمیترها در صنایع مختلف برای اندازه‌گیری و کنترل فشار به کار می‌روند. مثال: ترانسمیتر فشار یوکوگاوا EJA430A.

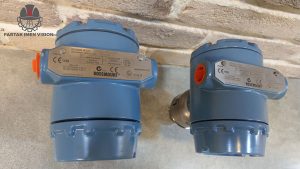

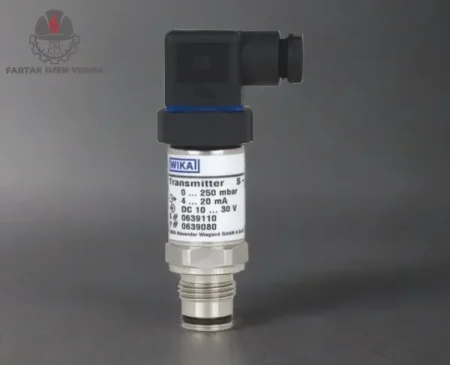

ترانسیمتر فشار قلمی:

این نوع ترانسمیتر به شکل قلمی طراحی شده و برای اندازه‌گیری دقیق فشار در سیستم‌های کنترلی و نظارتی استفاده می‌شود.

ویژگی‌های اصلی آن دقت بالا و مقاومت مناسب در برابر شرایط محیطی است.

از نظر نوع عملکرد:

ترانسمیتر فشار:

این نوع برای اندازه‌گیری فشار و تبدیل آن به سیگنال الکتریکی یا الکترونیکی کاربرد دارد. مثال: ترانسمیتر فشار ABB مدل 266GSH.

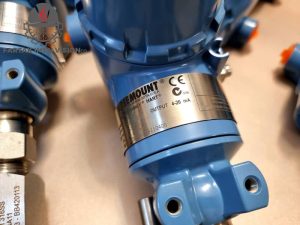

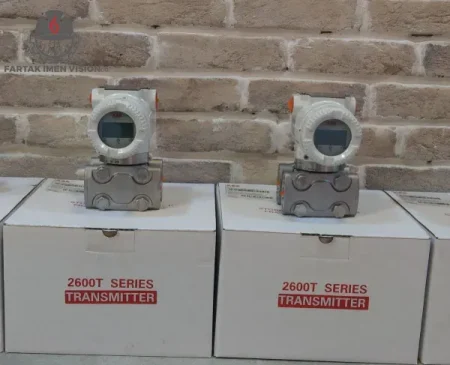

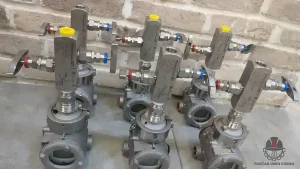

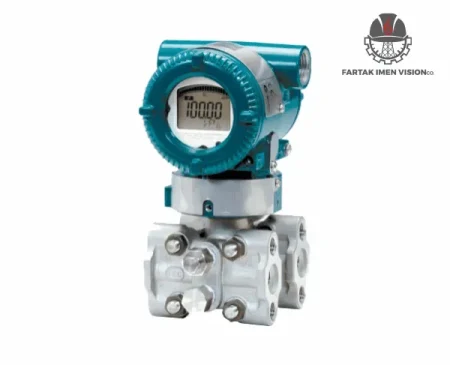

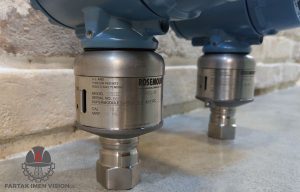

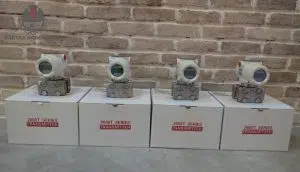

ترانسمیتر فشار تفاضلی (Differential Pressure Transmitter):

برای اندازه‌گیری فشار تفاضلی بین دو نقطه و معمولاً در سیستم‌های HVAC و کنترل فرآیندهای صنعتی به کار می‌رود.

از نظر نوع سنسور:

ترانسمیتر فشار دیافراگمی (Diaphragm Pressure Transmitter):

این نوع از دیافراگم فولاد ضدزنگ برای اندازه‌گیری فشار استفاده می‌کند. کاربرد اصلی آن در صنایع نفت و گاز و فرآیندهای شیمیایی است.

ترانسمیتر فشار خازنی (Capacitive Pressure Transmitter):

این ترانسمیتر از اصول خازنی برای اندازه‌گیری دقیق فشار در محیط‌های مختلف صنعتی استفاده می‌کند

ترانسمیتر فشار پیزوالکتریک (Piezoelectric Pressure Transmitter):

این نوع ترانسمیتر برای اندازه‌گیری فشار در شرایط ارتعاشی مورد استفاده قرار می‌گیرد.

ترانسمیتر فشار ممان سیلیکونی (Silicon Strain Gauge Pressure Transmitter):

این ترانسمیتر از سنسورهای ممان سیلیکونی برای اندازه‌گیری فشار در گازها و مایعات استفاده می‌کند.

سیلیکون به عنوان یک ماده انعطاف‌پذیر و واکنش‌پذیر به تغییرات فشار شناخته می‌شود.

نوع	انواع ترانسمیتر	مزایا	معایب	کاربرد
شکل ظاهری	ترانسمیتر فشار معمولی	نصب آسان، کاربرد عمومی	دقت کمتر در فشارهای پایین	صنایع نفت، گاز و شیمیایی
	ترانسمیتر فشار قلمی	دقت بالا، مقاومت محیطی	قیمت بالاتر	سیستم‌های کنترلی و نظارتی
نوع عملکرد	ترانسمیتر فشار	تبدیل فشار به سیگنال الکتریکی	محدودیت در اندازه‌گیری فشارهای تفاضلی	اندازه‌گیری فشار در صنایع مختلف
	ترانسمیتر فشار تفاضلی	اندازه‌گیری اختلاف فشار بین دو نقطه	نیاز به دو نقطه اندازه‌گیری	سیستم‌های HVAC و کنترل فرآیندهای صنعتی
نوع سنسور	ترانسمیتر فشار دیافراگمی	مقاومت بالا در برابر خوردگی	هزینه بالاتر	صنایع نفت و گاز، فرآیندهای شیمیایی
	ترانسمیتر فشار خازنی	دقت بالا، واکنش سریع	حساسیت به نویز	صنایع دارویی و غذایی
	ترانسمیتر فشار پیزوالکتریک	عملکرد عالی در شرایط ارتعاشی	عدم توانایی اندازه‌گیری فشار استاتیک	صنایع خودرو و هوافضا
	ترانسمیتر فشار ممان سیلیکونی	دقت بالا، انعطاف‌پذیری در اندازه‌گیری	حساسیت به دما	گازها و مایعات صنعتی

در هنگام خرید ترانسمیتر فشار باید به نکات زیر توجه فرمایید:

1. محدوده اندازه‌گیری: اطمینان حاصل کنید که محدوده اندازه‌گیری ترانسمیتر، تمام فشارهای موجود در فرآیند شما را پوشش می‌دهد.
2. دقت و توانایی اندازه‌گیری: دقت ترانسمیتر در اندازه‌گیری فشار بسیار مهم است، به‌ویژه در فرآیندهایی که نیاز به نظارت دقیق دارند.
3. نوع سنسور: انتخاب سنسور مناسب (دیافراگم، پیزوالکتریک، استرین گیج و…) تأثیر زیادی بر عملکرد دستگاه خواهد داشت.
4. شرایط محیطی: ترانسمیتر باید با دما، فشار، رطوبت و شوک‌های مکانیکی محیط سازگار باشد.
5. استانداردها و مقررات: اطمینان حاصل کنید که ترانسمیتر با استانداردهای صنعتی مطابقت دارد.
6. قیمت و هزینه مالکیت: قیمت ترانسمیترها بر اساس ویژگی‌ها و دقت متفاوت است. باید با توجه به بودجه خود تصمیم بگیرید.

ما در فرتاک ایمن ویژن آماده ارائه مشاوره تخصصی برای انتخاب بهترین مدل هستیم.

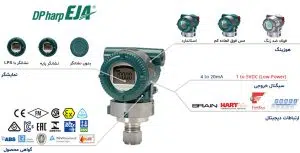

ترانسمیترهای فشار دو نوع خروجی اصلی دارند:

1. سیگنال آنالوگ: رایج‌ترین نوع خروجی که به شکل جریان (4-20mA) یا ولتاژ (0-10V) ارائه می‌شود.
2. سیگنال دیجیتال: این خروجی از پروتکل‌هایی مانند HART و Modbus استفاده می‌کند و به مدیریت دقیق‌تر فرآیند کمک می‌کند.

نصب ترانسمیتر فشار یکی از مراحل مهم در راه‌اندازی سیستم‌های ابزار دقیق محسوب می‌شود که تأثیر زیادی بر عملکرد صحیح دستگاه دارد. برای نصب ترانسمیتر فشار باید به عواملی مثل موقعیت نصب، نوع سیال، فشار کاری و شرایط محیطی توجه کرد.

مراحل نصب ترانسمیتر فشار:

• انتخاب محل مناسب برای نصب (نزدیک‌ترین نقطه به منبع فشار)
• اطمینان از تمیز بودن لوله‌ها و عدم وجود ذرات خارجی
• استفاده از اتصالات مناسب با جنس مقاوم در برابر سیال
• بستن صحیح ترانسمیتر با گشتاور مناسب برای جلوگیری از نشتی
• کالیبراسیون اولیه پس از نصب برای اطمینان از عملکرد دقیق

عملکرد ترانسمیتر فشار پس از نصب به نحوه نصب و شرایط محیطی بستگی دارد. بهتر است نصب در محیط‌هایی با دمای ثابت و بدون لرزش انجام شود تا دستگاه در طولانی‌مدت دچار خطا نشود.

نکته:

برای افزایش طول عمر و دقت اندازه‌گیری، بهتر است قبل از نصب، دستورالعمل سازنده دستگاه مطالعه شود.

برند	مزایا	معایب	ویژگی‌ها
Emerson Rosemount	دقت بالا، قابلیت اطمینان بالا، تکنولوژی پیشرفته	قیمت بالا	مناسب برای کاربردهای صنعتی حساس، اندازه‌گیری فشار و دما
Siemens	کیفیت بالا، طول عمر طولانی، تنوع محصولات	هزینه بالا، نصب پیچیده	مناسب برای اتوماسیون صنعتی و فرآیندهای کنترلی
Endress+Hauser	دقت بالا، پشتیبانی فنی قوی، دوام بالا	قیمت نسبتاً بالا	مناسب برای کنترل فرآیندهای صنعتی و اندازه‌گیری فشار
ABB	تکنولوژی مدرن، پایداری بالا، دقت مناسب	هزینه بالا، نیاز به تنظیمات دقیق	کاربرد در اتوماسیون صنعتی و فرآیندهای پیچیده
Yokogawa	کیفیت ساخت بالا، دقت قابل توجه، عملکرد پایدار	قیمت بالا، نیاز به تنظیمات دوره‌ای	مناسب برای صنایع نفت و گاز و سیستم‌های اتوماسیون
Honeywell	تکنولوژی مدرن، قابلیت اطمینان بالا، پشتیبانی قوی	هزینه بالا، نصب پیچیده	مناسب برای اندازه‌گیری فشار در سیستم‌های اتوماسیون صنعتی
WIKA	کیفیت آلمانی، دقت بالا، طول عمر زیاد	قیمت بالا، محدودیت در برخی مدل‌ها	مناسب برای اندازه‌گیری فشار و دما در صنایع مختلف
KROHNE	طراحی نوآورانه، دقت بالا، دوام مناسب	قیمت بالا، موجودی محدود در برخی مناطق	مناسب برای اندازه‌گیری فشار و سایر پارامترهای صنعتی

ترانسمیتر فشار یکی از پرکاربردترین تجهیزات در ابزار دقیق است که زیرمجموعه‌ای از انواع ترانسمیترها محسوب می‌شود. برای آشنایی بیشتر با انواع ترانسمیترها و ویژگی‌های آن‌ها، صفحه ترانسمیتر چیست؟ را مطالعه کنید
قیمت ترانسمیتر فشار به عواملی مانند برند، محدوده اندازه‌گیری و ویژگی‌های خاص آن بستگی دارد. برای اطلاع از قیمت ترانسمیتر فشار 10 بار و دیگر مدل‌ها می‌توانید با کارشناسان ما تماس بگیرید:

📞 شماره تماس: 88800705-88800719

📩 ایمیل: info@fartakimen.com

🌐 وب‌سایت: fartakimen.com

برای دریافت اطلاعات بیشتر، همین حالا با کارشناسان ما تماس بگیرید. 😊

ترانسمیتر فشار pdf

1.قیمت ترانسمیتر فشار چقدر است؟

قیمت ترانسمیتر فشار به برند، دقت و محدوده اندازه‌گیری بستگی دارد.

2.برای اندازه‌گیری فشار گاز کدام نوع ترانسمیتر مناسب است؟

ترانسمیتر فشار گیج و دیافراگمی معمولاً برای گازها استفاده می‌شود.

3.چگونه ترانسمیتر فشار را نصب کنیم؟

نصب شامل اتصال مکانیکی، الکتریکی و کالیبراسیون اولیه است.

4.محدوده اندازه‌گیری ترانسمیتر فشار چقدر است؟

بسته به مدل، می‌تواند از چند میلی‌بار تا چند هزار بار باشد.

5.چگونه ترانسمیتر فشار را کالیبره کنیم؟

از طریق دستگاه کالیبراسیون و با تنظیم صفر و اسپن

6.ترانسمیتر فشار 10 بار چه ویژگی‌هایی دارد؟

مناسب برای فشارهای متوسط، با دقت بالا و خروجی 4-20 میلی‌آمپر

7.چگونه ترانسمیتر فشار را انتخاب کنیم؟

بر اساس محدوده فشار، نوع سیال، دقت مورد نیاز و محیط کاری

8.کدام برند ترانسمیتر فشار برای صنایع نفت و گاز مناسب‌تر است؟

برندهایی مثل Rosemount، Yokogawa و Endress+Hauser به دلیل دقت بالا، مقاومت در برابر شرایط سخت محیطی و استانداردهای صنعتی، برای صنایع نفت و گاز مناسب‌تر هستند.

9.چگونه می‌توانم متوجه شویم که پرشر فشار درست کار می‌کند؟

با کالیبراسیون دوره‌ای، بررسی خروجی الکتریکی (4-20 میلی‌آمپر)، نشتی سیال و بررسی عملکرد ترانسمیتر با ابزارهای کالیبراسیون می‌توان عملکرد صحیح دستگاه را ارزیابی کرد.

10.آیا ترانسمیترهای فشار نیاز به تعمیر و نگهداری دارند؟

بله، ترانسمیترهای فشار برای کالیبراسیون دوره‌ای، تمیز کردن سنسور و بررسی قطعات الکترونیکی نیاز به تعمیر و نگهداری دارند تا دقت و طول عمر بیشتری داشته باشند.
