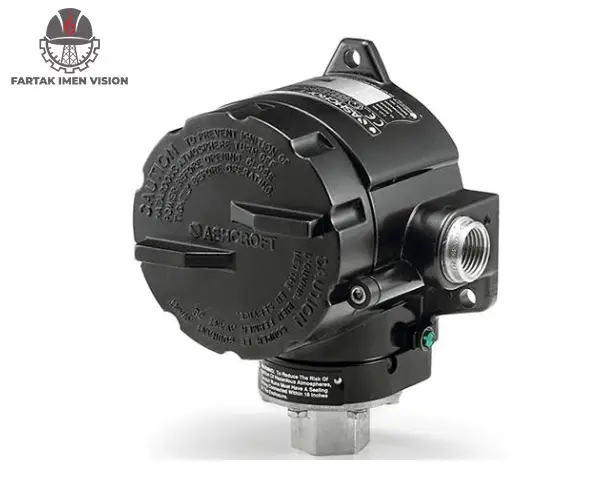

سوئیچ فشار اشکرافت سری B7 در محیطهای خطرناک (Explosion-proof) با دقت بالا و قابلیت اطمینان SIL 3، فشار فرآیند را کنترل می کند.
این سوئیچ با قابلیت تنظیم ددباند و تحمل فشار تا 210 بار، از تجهیزات حساس شما در برابر آسیبهای ناشی از نوسانات فشار محافظت میکند و هزینههای تعمیرات اضطراری را به شدت کاهش میدهد.
نحوه عملکرد سوئیچ فشار اشکرافت سری B7
این سوئیچ فشار وظیفه دارد فشار فرآیند را در یک محدوده امن نگه دارد و وقتی فشار از یک نقطه مشخص که از قبل تنظیم شده (Set Point) فراتر میرود،
این دستگاه مثل یک کلید هوشمند عمل کرده و سوییچینگ فعال شده و با قطع یا وصل کردن یک تجهیز (مثل پمپ یا شیر برقی)، از انفجار لولهها یا آسیب به تجهیزات گرانقیمت جلوگیری میکند.
ویژگی های فنی
| مشخصه فنی | جزئیات / دامنه عملکرد | مزیت ملموس برای پروژه شما |
|---|---|---|
| نوع محفظه | ضد انفجار (Explosion-proof) | تاییدیه ایمنی در مناطق خطرناک و پتروشیمیها |
| جنس بدنه محفظه | استیل 316 یا آلومینیوم | مقاومت بالا در برابر خوردگی و محیطهای اسیدی |
| ماکزیمم رنج فشاری | تا 3000 psi (210 bar) | تحمل فشار کاری بالا در خطوط اصلی فرآیندی |
| تکرارپذیری (Repeatability) | حدود 1% Span | دقت بالا و جلوگیری از تریپهای کاذب (خطاهای بی دلیل) |
| دمای فرآیند (Process Temp) | 0 تا 300 درجه فارنهایت | سازگاری کامل با سیالات داغ و بخار بدون خرابی سنسور |
| مکانیزم سوئیچینگ | دو مکانیزم کارکردی SPDT / DPDT | انعطافپذیری بالا در طراحی سیستمهای کنترل |
| باند سکوت (Deadband) | ثابت یا قابل تنظیم | جلوگیری از نوسان و ضربه به تجهیزات پاییندست |
| جنس دیافراگم | Buna N, Viton, Teflon, SS, Monel | سازگاری با طیف وسیع سیالات شیمیایی و خورنده |
| محدوده دمای محیط | -28 تا 65 درجه سانتیگراد | عملکرد پایدار در شرایط آب و هوایی مختلف |
| اتصالات فرآیندی | 1/2, 1/4 NPTM, F (نری و مادگی) | نصب سریع و استاندارد بدون نیاز به مبدلهای خاص |
مزایا سری B7 برند اشکرافت
- قابلیت اطمینان بالا و عمر طولانی،
- امکان اضافه کردن استاندارد های گوناگون (UL, CSA, CE, NACE, …) برای استفاده در شرایط مختلف کارکردی
- دارای SIL 3 برای امنیت بالاتر
- امکان انتخاب کنتاکت های آببندی شده (Hermitically seal contact)
- امکان انتخاب گسترده جریان و ولتاژ منبع تغذیه
معایب
- موقعیت نصب
- نوع اتصالات محدود
کاربردهای سری B7 برند اشکرافت در صنعت
- صنایع نفت و گاز و پایانههای دریایی (Offshore oil rigs)
- صنایع پتروشیمی (Petrochemical plants)
- صنایع کاغذسازی (Pulp and papermills)
- کارخانههای فولاد (Steel mills)
- نیروگاهها (Power plants)
- تصفیهخانههای آب و فاضلاب (Water and sewage-treatment plants)
- سایر محیطهای خورنده (Other corrosive environments)
نکات نصب
نصب اشتباه میتواند حتی بهترین سوئیچ اشکرافت را هم از کار بیندازد. برای افزایش طول عمر تجهیز، به این موارد توجه کنید:
- استفاده از کپیلاری تیوب: اگر دمای سیال یا فشار آن بسیار بالاست، سوئیچ را مستقیما به لوله وصل نکنید. با استفاده از لوله کپیلاری، سوییچ را در فاصله دوری از منبع گرما نصب کنید تا از سوختن اجزای داخلی جلوگیری شود.
- نصب سیفون و دیافراگم سیل: برای جلوگیری از ضربات ناگهانی فشار (Water Hammer) یا بخار داغ، حتماً از سیفون و دیافراگم سیل استفاده کنید تا قلب تپنده دستگاه سالم بماند.
- استفاده از منیفولد: برای اینکه هر بار برای کالیبره کردن مجبور نباشید کل خط تولید را متوقف کنید، از منیفولد برای تخلیه و تنظیم فشار استفاده کنید.
تجهیزات جانبی
- براکت (Mounting Bracket): برای اتصال سوییچ به لولهها یا سطوح مختلف
- دیافراگم سیل (Diaphragm Seal): برای آببندی و محافظت از سنسور اصلی دستگاه
- منیفولد (Manifold): برای تخلیه سیال از درون سوییچ جهت کالیبره کردن و یا تعویض آن
- سیفون (Syphon): برای محافظت سوییچ در برابر بخار داغ یا ضربات فشار
- کپیلاری تیوب (Capillary Tube): برای نصب سوییچ در مکانی دورتر از خط فرایندی
- اتصالات و مبدلها (Fittings and Adapters): برای تطبیق سایز یا نوع اتصال فرایندی
مقایسه سری B7 و سری B4 (کدام را بخریم؟)
اگر در لیست خرید خود بین سری B7 و B4 مردد هستید، این جدول ساده به شما کمک میکند:
| مشخصه | سری B7 (پیشرفته) | سری B4 (استاندارد) |
|---|---|---|
| نوع محفظه | ضد انفجار (Explosion-proof) | ضد آب (Watertight) |
| مناسب برای | محیطهای خطرناک و پتروشیمی | محیطهای معمولی و مرطوب |
| سطح ایمنی | بسیار بالا (SIL 3) | متوسط |
نتیجهگیری: اگر در محیطی هستید که احتمال وجود گازهای قابل اشتعال هست، بدون شک B7 تنها انتخاب ایمن شماست.
ابعاد سری B7 برند اشکرافت
قیمت سوئیچ فشار اشکرافت سری B7
قیمت این محصول به دلیل نوسانات بازار در حال بروزرسانی است. برای اطلاع از قیمت دقیق و شرایط خرید، با شماره زیر تماس بگیرید:
جهت اطلاع از قیمتها: 02191094546
سوالات متداول
1. آیا این سوئیچ برای محیطهای دارای گاز خورنده مناسب است؟
بله، با انتخاب دیافراگم از جنس Monel یا Teflon و بدنه استیل ۳۱۶، این سوئیچ در سختترین محیطهای خورنده نیز عملکرد پایدار دارد.
2. تفاوت ددباند (Deadband) قابل تنظیم و ثابت در چیست؟
در مدل قابل تنظیم، شما میتوانید فاصله بین نقطه قطع و وصل را مدیریت کنید تا از روشن و خاموش شدنهای خیلی سریع و مکرر (Chattering) که به شیرها و پمپها آسیب میزند، جلوگیری کنید.
3. استاندارد SIL 3 در این دستگاه چه کاربردی دارد؟
این یعنی سطح ریسک عملکردی دستگاه بسیار پایین است و در سیستمهای ایمنی (Safety Instrumented Systems) قابلیت اطمینان بالایی دارد.
4. مدت زمان تحویل سوئیچ فشار اشکرافت چقدر است؟
بسته به موجودی انبار و شرایط پروژه، سوئیچ فشار اشکرافت در سریعترین زمان ممکن به مشتری تحویل داده میشود.
5. آیا سوئیچ فشار اشکرافت دارای گارانتی است؟
بله، سوئیچ فشار اشکرافت ارائه شده توسط فرتاک ایمن ویژن با گارانتی رسمی و معتبر عرضه میشود.
6. آیا قبل از ارسال، تست کیفیت روی دستگاه انجام میشود؟
بله، قبل از ارسال از نظر عملکرد و کیفیت توسط کارشناسان فنی بررسی و تست میشوند.
7. چگونه میتوان این دستگاه را تهیه کرد؟
برای خرید، ثبت سفارش، دریافت مشاوره تخصصی و اطلاع از قیمت روز، میتوانید با شماره 02191094546 تماس بگیرید.
