کنترلر دمای آتونیکس (Autonics) سری TC،با سرعت نمونهبرداری ۱۰۰ میلیثانیه و الگوریتم PID پیشرفته، نوسانات حرارتی را به حداقل میرساند و یکی از مهمترین بخشهای سیستم اتوماسیون صنعتی است.
این محصول برای مهندسان ابزار دقیق که به دنبال پایداری فرآیند، کاهش مصرف انرژی و اشغال فضای کمتر در تابلو برق هستند، طراحی شده است.
اگر به دنبال جایگزینی مطمئن برای ترموستاتهای قدیمی با قابلیتهای حفاظتی و عیبیابی هوشمند هستید، سری TC انتخاب اول برای پروژههای صنعتی و نفت و گاز است.
چرا صنایع به کنترلرهای سری TC نیاز دارند؟
سیستمهای کنترل دمای قدیمی مانند ترموستاتهای ساده On/Off به دلیل هیسترزیس و تأخیر در واکنش، همیشه دما را دور نقطه تنظیم (SV) بالا و پایین میبرند. همین نوسانها باعث افت کیفیت، مصرف انرژی بیشتر و استهلاک تجهیزات میشود.
سری TC آتونیکس با الگوریتم PID هوشمند خود، این بازی بالا و پایین را تمام میکند و کنترلر رفتار حرارتی سیستم را پیشبینی میکند و دقیقا به اندازه لازم به المنتها فرمان میدهد.
این یعنی حرارت اضافه تولید نمیشد و مصرف انرژی بهطور محسوسی پایین می آید.
مشخصات فنی
| مشخصه فنی | توضیحات کلیدی |
|---|---|
| روش کنترل | ON/OFF و کنترلهای ترکیبی P, PI, PD, PID |
| سرعت نمونهبرداری | ۱۰۰ میلی ثانیه (High-speed) |
| نوع ورودیها (سنسور) | انواع ترموکوپل: K(CA), J(IC), انواع RTD: DPt100, CU50 L(IC) |
| خروجی اصلی کنترل | خروجی رله (250VAC 3A) متمایز یا خروجی ولتاژ SSRP (12VDC ±2V 20mA Max) |
| خروجیهای فرعی (آلارم) | دارای خروجیهای آلارم AL1 و AL2 (رله 250VAC 1A) جهت سیستمهای حفاظتی |
| ولتاژ تغذیه استاندارد | 24-48VDC 100-240VAC (50/60Hz) |

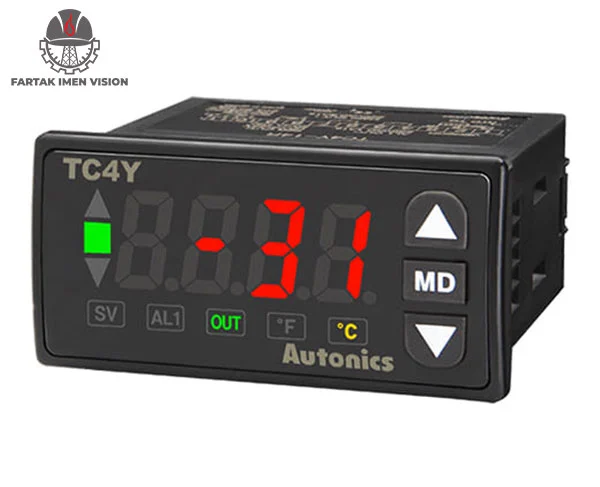

| صفحه نمایش | نمایشگر سونسگمنت ۴ رقمی با وضوح بالا و نشانگرهای LED انحراف دما (PV/SV) |
| حفظ حافظه | حدود ۱۰ سال با استفاده از حافظه نیمههادی غیرفرار |
| تاییدیه استانداردها | دارای استانداردهای بینالمللی CE و cURus |
۴ مزیت رقابتی سری TC
- الگوریتم پیشرفته PID و نمونهبرداری ۱۰۰ میلیثانیهای، یعنی واکنش سریعتر، پایداری بیشتر و کنترل دقیقتر دما
ویژگی: سرعت نمونهبرداری بسیار بالا.
فایده: کنترلر در فرآیندهای حرارتی سریع تر انجام می شود و خطا را همان لحظه تشخیص می دهد و اجازه نمی دهد دما از حد مجاز رد شود (Overshoot). - طراحی کامپکت و بهینهسازی فضا (Compact Design)، یعنی طراحی جمعوجورتر و استفاده هوشمندانهتر از فضا در تابلو برق
ویژگی: عمق دستگاه حدود ۳۸٪ کمتر از مدلهای مشابه.
فایده: میدانید که فضای داخل تابلو برق چقدر گرانبهاست. این کنترلر فضای کمتری میگیرد و اجازه میدهد تابلوهای کوچکتری بسازید که هم هزینه خرید تابلو را کم میکند و هم نظم سیمکشی را افزایش میدهد و هم می توان فضای کارگاه را بهتر مدیریت کرد. - قابلیت خروجی مبتنی بر فناوری SSRP، یعنی خداحافظی با نویز الکترومغناطیسی شبکه، افزایش طول عمر سایر قطعات الکترونیکی
ویژگی: علاوه بر کنترل معمولی SSR، قابلیت انتخاب بین کنترل فاز (Phase Control) و کنترل سیکل (Cycle Control).
فایده: در صنایع حساس، نویز الکتریکی دشمن ابزار دقیق است. در حالت کنترل سیکل خطی با تکنیک Zero Cross این دستگاه، سوئیچینگ دقیقا در لحظه عبور از صفر انجام میشود. - سیستم عیبیابی داخلی هوشمند (Error Detection)، یعنی آرامش خاطر برای مسئول HSE
ویژگی: در لحظه وضعیت سنسور و دما رو چک میکند اگر سنسور قطع شود، روی نمایشگر عبارت OPEN چشمک میزند، اگر دما از حد مجاز بالاتر برود، پیام HHHH نشون داده میشود و اگر دما از حد مجاز پایینتر بیاید، عبارت LLLL ظاهر میشود.
فایده: لازم نیست ساعتها برای پیدا کردن ایراد سنسور وقت بگذارید. دستگاه خودش داد میزند که مشکل کجاست. این یعنی کاهش زمان توقف خط تولید و امنیت بیشتر در محیط کار.
کاربرد در صنعت نفت و گاز
محیطهای پالایشگاهی و پتروشیمی به دلیل وجود گازهای قابلاشتعال و فرآیندهای حرارتی حساس، نیاز به تجهیزاتی دارند که پایداری عملکردی خیلی بالا داشته باشد.
سیستمهای تزریق مواد شیمیایی و روانکنندههابرای آن که گرانروی (ویسکوزیته) نفت خام و مشتقاتش ثابت بماند، دما باید دقیق کنترل شود.
کنترلر PID این سری کمک میکند دما همیشه در محدوده مطلوب بماند تا جریان سیال در لولهها پایدار باشد.
- پیشگرمکنهای گاز (Gas Pre-heaters): قبل از اینکه گاز وارد توربین یا ایستگاه تقلیل فشار شود، باید گرم شود تا از یخزدگی ناشی از افت فشار (اثر ژول–تامسون) جلوگیری شود. سرعت پاسخدهی ۱۰۰ میلیثانیهای سری TC باعث میشود دما خیلی سریع اصلاح شود و فرآیند کاملا پایدار بماند.
- ستونهای تقطیر آزمایشگاهی و پایلوتدر: واحدهای تحقیق و توسعه پالایشگاهها، کنترل دما باید فوقالعاده دقیق باشد. حتی یک انحراف کوچک از SV میتواند خلوص محصول نهایی رو خراب کند.
- تجهیزات هیتتریسینگ (Heat Tracing): برای جلوگیری از سفت شدن یا یخزدگی سیالات سنگین در خطوط لوله، مخصوصا در فصلهای سرد، سیستمهای هیتتریسینگ استفاده میشوند.
روش های نصب و راهاندازی
برای اینکه این کنترلر بهترین عملکرد را داشته باشد:
1. برش پانل و نصب مکانیکی
اگر مدل دستگاه TC4S است (با ابعاد ۴۸×۴۸ میلیمتر)، اول باید یک برش مربعی دقیق روی درب تابلو ایجاد کرد. بعد کنترلر را از جلو داخل برش قرار داد و براکت نصب (Bracket) را از پشت فشار داد تا دستگاه کاملا به بدنه تابلو محکم شود. این کار باعث میشود کنترلر در طول کار هیچگونه لرزش یا جابهجایی نداشته باشد.
2. نکات ایمنی و کاهش نویز (خیلی مهم)
جلوگیری از نویز القایی (EMF): رلهها و کنتاکتورها رو تا حد امکان دور از کنترلر نصب کنید. اگر فاصله کم بود و بوبین کنتاکتور نویز ایجاد کرد، یک خازن مایلار 104 / 630V رو موازی با بوبین ببندید تا جریان برگشتی مهار شود و کنترلر دچار خطا نشود.
نصب SSR: اگر از خروجی SSRP برای راهاندازی سیستمهای سوئیچینگ سریع استفاده میکنید، حتما برای SSR هیتسینک مناسب نصب کنید. بدون هیتسینک، دمای SSR بالا میرود و احتمال سوختن، اتصال کوتاه و حتی آتش سوزی وجود دارد.
مدلهای مشابه
سری TK آتونیکس (Autonics TK Series):
مدل بزرگ تر سری TC محسوب میشود. این سری دارای سرعت نمونه برداری بالاتر (50ms) است و از قابلیتهای پیشرفتهتری مانند خروجی جریان همزمان (۴ تا ۲۰ میلیآمپر) و پورت ارتباطی RS485 (پروتکل Modbus) پشتیبانی میکند.
سری E5CC امرن (Omron E5CC):
یکی از باکیفیتترین و دقیقترین کنترلرهای دمای ژاپنی در بازار است که سرعت نمونهبرداری ۵۰ میلیثانیهای دارد، اما از نظر اقتصادی نسبت به سری TC آتونیکس قیمت بالاتری دارد.
سری DTB/DTA دلتا (Delta DTB Series):
یک کنترلر تایوانی بسیار محبوب در صنایع داخلی که قابلیت ارتباطی شبکه به صورت استاندارد روی آن تعبیه شده و از نظر رده قیمتی رقیب سرسخت سری TC به شمار میرود.
قیمت کنترلر دمای آتونیکس سری TC
اگر برای تأمین کنترلر دمای آتونیکس سری TC نیاز به استعلام قیمت، مشاوره فنی برای انتخاب بهترین مدل یا اطمینان از اصالت کالا دارید، تیم مهندسی ما آماده پاسخگویی به شماست.
سوالات متداول
1. آیا سری TC آتونیکس برای جایگزینی با برندهای اروپایی مناسب است؟
بله، با توجه به استانداردهای بینالمللی و دقت بالای PID، در اکثر پروژههای اتوماسیون داخلی به عنوان یک جایگزین اقتصادی و مطمئن استفاده میشود.
2. اگر فضای تابلو برق خیلی محدود باشد، آیا این مدل مناسب است؟
دقیقاً! عمق کم این دستگاه، آن را به یکی از بهترین گزینهها برای تابلوهایی با فضای نصب محدود تبدیل کرده است.
3. تفاوت اصلی TC با سری TK آتونیکس چیست؟
سری TK مدل پیشرفتهتر و بزرگتر است که سرعت نمونهبرداری سریعتر (50ms) و خروجیهای پیشرفتهتری مثل جریان و ارتباط شبکه (Modbus) دارد، اما برای پروژههای استاندارد و عمومی، سری TC کاملاً جوابگو و مقرونبهصرفهتر است.
4. مدت زمان تحویل سری TC آتونیکس چقدر است؟
بسته به موجودی انبار و شرایط پروژه، سری TC آتونیکس در سریعترین زمان ممکن به مشتری تحویل داده میشود.
5. آیا سری TC آتونیکس دارای گارانتی است؟
بله، سری TC آتونیکس ارائه شده توسط فرتاک ایمن ویژن با گارانتی رسمی و معتبر عرضه میشود.
6. آیا قبل از ارسال، تست کیفیت روی دستگاه انجام میشود؟
بله، قبل از ارسال از نظر عملکرد و کیفیت توسط کارشناسان فنی بررسی و تست میشوند.
7. چگونه میتوان این دستگاه را تهیه کرد؟
برای خرید، ثبت سفارش، دریافت مشاوره تخصصی و اطلاع از قیمت روز، میتوانید با شماره 02191094546 تماس بگیرید.
