لول ترانسمیتر التراسونیک اندرس هاوزر

لول‌ ترانسمیتر FMU41 یک سنسور سطح‌سنج غیرتماسی است که برای مایعات تا ۸ متر و جامدات تا ۳.۵ متر کاربرد دارد.

این دستگاه با خروجی HART 4 mA-20 به راحتی به PLC متصل شده و به دلیل داشتن نمایشگر در محل، اپراتور را از وضعیت لحظه‌ای مخزن باخبر می‌کند.

اگر به دنبال دقت بالا در محیط‌های خورنده یا بهداشتی هستید و نمی‌خواهید سنسور شما داخل سیال مستهلک شود، FMU41 یکی از مطمئن‌ترین انتخاب‌هاست.

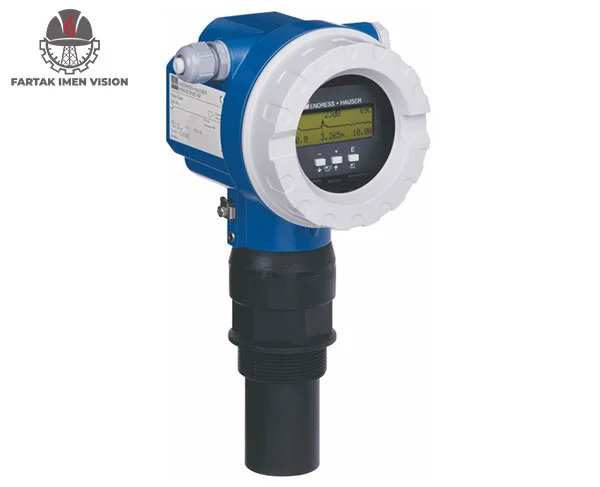

معرفی لول ترانسمیتر التراسونیک اندرس هاوزر FMU41

اگر دنبال یک لول متر صنعتی دقیق، کم دردسر و بدون تماس مستقیم برای مخزن یا سیلو هستید، Endress+Hauser Prosonic FMU41 یکی از گزینه هایی است که باید جدی بررسی کنید.

این تجهیز با فناوری اولتراسونیک سطح مواد را به صورت پیوسته اندازه گیری می کند و آن را به سیگنال ۴تا۲۰ میلی‌آمپر  HART تبدیل می‌کند و به اتاق کنترل می فرستد و البته به لطف مانیتور ۴ خطه و چند زبانه ها در محل هم توسط اوپراتور قابل رویت می باشد.

این مدل هم از نظر فنی قابل اتکاست، هم نصب و راه اندازی پیچیده ای ندارد و هم در بسیاری از پروژه های نفت، گاز، شیمیایی، غذایی و سیلوهای صنعتی جواب داده است.


اصول عملکرد FMU41

حسگر فراصوت(اولتراسونیک) پالس‌های فراصوت را در جهت سطح مایع ارسال می‌کند.

پالس‌های فراصوت توسط سطح محصول منعکس شده و دوباره توسط حسگر دریافت می‌شوند.

دستگاه زمان(T) بین ارسال و دریافت یک پالس را اندازه‌گیری می‌کند.

این دستگاه از زمان(T) و سرعت صوت (C)برای محاسبه فاصله(D) بین غشای حسگر و سطح محصول استفاده می‌کند و پس از آن خروجی 4تا 20 میلی آمپر را به ما می دهد.



مشخصات فنی





مزایای لول ترانسمیتر اندرس هاوزر FMU41

1.اندازه گیری بدون تماس: این تجهیز بر روی سقف مخزن نصب می‌شود و سنسور اولتراسونیک آن بدون هیچ تماسی با سیال، سطح مایع را با دقت بالا اندازه‌گیری می‌کند

مزیت واقعی: دیگر خبری از خرابی سنسور به خاطر اسید یا مواد چسبنده نیست؛ یعنی هزینه تعمیرات شما به صفر نزدیک می‌شود.

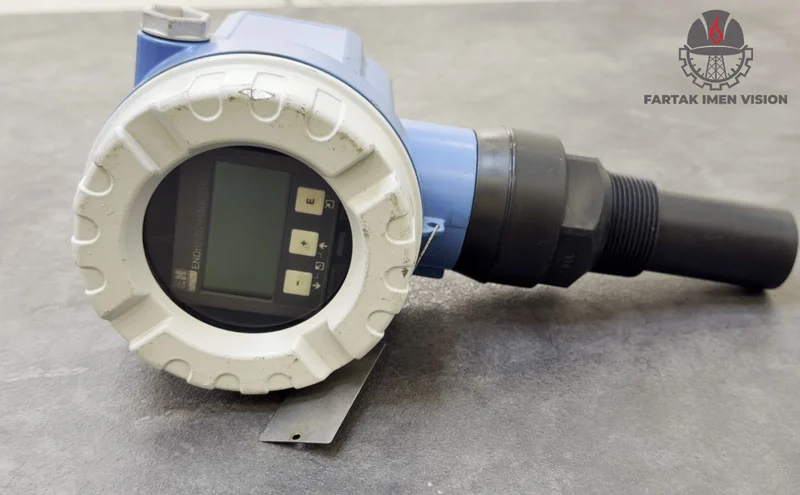

2.نمایشگر ۴ خطی و چندزبانه: اطلاعات دقیق روی سر مخزن قابل رویت است.

مزیت واقعی: اپراتور برای چک کردن سطح مخزن، نیازی به هماهنگی مداوم با اتاق کنترل ندارد و خطر سرریز مخزن به شدت کاهش می‌یابد.
3.سنسور دمای داخلی: دستگاه تغییرات دمای محیط را حس کرده و خودش را کالیبره می‌کند.

مزیت واقعی: چه در سرمای زمستان و چه در گرمای تابستان، عدد روی مانیتور دقیق باقی می‌ماند؛ خیالتان از بابت خطای اندازه‌گیری راحت باشد.
4.تاییدیه مناطق انفجاری (ATEX, FM): دارای نسخه‌های Explosion Proof با گواهینامه‌های Ex ia و Ex d که برای استفاده در مناطق انفجاری کاملاً مناسب است.

مزیت واقعی: تاییدیه HSE را به راحتی بگیرید و با خیال راحت در سایت‌های حساس نفت و گاز از آن استفاده کنید.
5.راه‌اندازی بسیار ساده: برای نصب و راه‌اندازی تجهیز نیازی به پر کردن یا خالی کردن مخزن نیست.

مزیت واقعی: صرفه جویی در زمان


مقایسه خانواده Prosonic (کدام مدل برای شماست؟)

گاهی اوقات FMU41 برای نیاز شما زیاد یا کم است. جدول زیر کمک می‌کند بودجه پروژه را بهتر مدیریت کنید:

از برندهای دیگر:

1. Siemens SITRANS Probe LU / LU240
2. VEGA VEGASON 61 / 62
3. Rosemount 3100 series
4. KROHNE OPTISOUND 3010
5. ABB LST300



محدودیت‌ها، کجا نباید از FMU41 استفاده کرد؟

ما نمی‌خواهیم فقط فروشنده باشیم، می‌خواهیم مشاور شما باشیم. FMU41 در این شرایط بهترین انتخاب نیست:

• گرد و غبار بسیار غلیظ: اگر در سیلو گرد و غبار طوری است که چشم چشم را نمی‌بیند، اولتراسونیک ممکن است خطا بدهد. (در این شرایط لول‌متر راداری بخرید).
• کف و فوم سنگین: اگر روی مایع شما نیم متر کف وجود دارد، موج اولتراسونیک در کف جذب می‌شود و برنمی‌گردد.
• فاصله کور (Blocking Distance): همیشه یادتان باشد که ۳۵ سانتی‌متر اول جلوی سنسور، ناحیه کور است و دستگاه در آن فاصله چیزی را نمی‌بیند.
• فواصل زیاد: برای فواصل زیاد خطا می دهد.



کاربردها در صنعت

• صنایع شیمیایی و پتروشیمی
• سیلوهای مواد پودری، گرانولی و فله‌ای
• صنایع غذایی، دارویی و بهداشتی
• اندازه‌گیری دبی در کانال‌های باز و سرریزها



نحوه نصب لول ترانسمیتر FMU41

سنسور باید در بالای مخزن، عمود بر سطح و دور از هرگونه مانع (لوله، نردبان، هم‌زن و …) نصب شود.

فاصله مناسب از دیواره‌ها رعایت شود. پس از نصب فیزیکی، تنظیمات دستگاه از طریق منوی محلی یا نرم‌افزار FieldCare انجام می‌گیرد.

فاصله کور ۰٫۳۵ متری را همیشه در طراحی در نظر بگیرید.



اکسسوری‌ها و تجهیزات جانبی

• براکت و پایه نصب: میتوان گفت خرید این اکسسوری الزامی می باشد چرا که برای نصب سنسور روی دیواره مخزن، سقف یا تیرهای فلزی استفاده می‌شود. وقتی امکان نصب مستقیم با فلنج یا رزوه وجود ندارد، براکت نصب بهترین گزینه است. زاویه سنسور را می‌توان تنظیم کرد تا عمود بر سطح ماده باشد.
• هود محافظ (Weather Protection): محافظ فلزی یا پلاستیکی که روی سنسور نصب می‌شود. از دستگاه در برابر باران، برف، نور مستقیم خورشید، گرد و غبار و ضربه‌های محیطی محافظت می‌کند. مخصوصاً برای نصب در فضای باز (Outdoor) ضروری است.
• کابل‌های شیلددار: کابل‌های مخصوص با روکش شیلد (Shielded) برای انتقال سیگنال4…20 mA HART از نویز الکترومغناطیسی، تداخل‌های صنعتی و اختلال‌های فرکانسی جلوگیری می‌کند و دقت اندازه‌گیری را حفظ می‌کند.
• رابط HART و مودم: برای ارتباط دیجیتال با دستگاه و تنظیم پارامترها بدون نیاز به باز کردن درب سنسور. با استفاده از نرم‌افزار FieldCare یا AMS می‌توان Envelope Curve را مشاهده کرد، دستگاه را کالیبره کرد و عیب‌یابی انجام داد.
• جعبه اتصال (Junction Box): جعبه واسط برای اتصال کابل‌ها در فواصل طولانی. امکان اتصال چندین دستگاه به یک خط را فراهم می‌کند و از ورود رطوبت و گرد و غبار به مدار جلوگیری می‌کند.
• منبع تغذیه ۲۴ ولت DC: منبع تغذیه این تحهیز 24V DC می باشد و نیاز به منبع خارجی دارد
• نمایشگر خارجی : وقتی سنسور در ارتفاع زیاد یا محل خطرناک نصب شده باشد و دسترسی به آن سخت است ، نمایشگر را می‌توان در فاصله تا ۲۰ متر (یا بیشتر با کابل مناسب) نصب کرد تا اپراتور بدون بالا رفتن بتواند سطح را مشاهده کند.



قیمت لول ترانسمیتر التراسونیک اندرس هاوزر FMU41

برای دریافت قیمت به‌روز، مشاوره فنی یا بررسی compatibility با پروژه خود، با کارشناسان ما در تماس باشید. تیم فنی و فروش آماده ارائه راه‌حل‌های متناسب با نیاز شما است

شماره تماس: 02188800719





سوالات متداول

1.لول ترانسمیتر FMU41 برای چه کاربردهایی مناسب است؟

لول ترانسمیتر اولتراسونیک FMU41 برای اندازه گیری سطح مایعات و دوغاب ها در مخازن باز و بسته، تصفیه خانه ها، استخرها و مخازن مواد شیمیایی طراحی شده است و در صنایع آب و فاضلاب، غذایی، پتروشیمی و صنعتی کاربرد گسترده ای دارد.

2.تفاوت FMU41 با مدل های FMU30 و FMU43 چیست؟

FMU30 گزینه اقتصادی برای مخازن کوچک است و FMU43 با برد تا 15 متر برای سیلوها و مخازن بزرگ استفاده می شود. FMU41 با برد 8 متر بهترین تعادل بین قیمت، دقت و کارایی را ارائه می دهد.

3.آیا این لول ترانسمیتر برای مواد خورنده مناسب است؟

بله، سنسور از جنس PVDF ساخته شده که مقاومت بالایی در برابر مواد شیمیایی دارد و در محیط های خورنده عملکرد قابل اطمینانی ارائه می دهد.

4.خروجی سیگنال دستگاه چیست؟

این مدل دارای خروجی استاندارد 4 تا 20 میلی آمپر به همراه پروتکل HART است که امکان اتصال به PLC، DCS و سیستم های مانیتورینگ صنعتی را فراهم می کند.

5.دقت اندازه گیری چقدر است؟

دقت اندازه گیری این لول ترانسمیتر ±2 میلی متر یا 0.2 درصد از رنج تنظیم شده است که برای اکثر کاربردهای صنعتی بسیار دقیق و قابل اعتماد است.

6.نصب دستگاه چگونه انجام می شود؟

نصب به صورت عمودی در بالای مخزن انجام می شود و با اتصال رزوه ای یا فلنجی استاندارد به راحتی قابل اجرا است. رعایت فاصله از دیواره مخزن و موانع داخلی برای عملکرد دقیق توصیه می شود.

7.قیمت لول ترانسمیتر FMU41 چگونه تعیین می شود؟

قیمت این تجهیز به عواملی مانند رنج اندازه گیری، نوع خروجی، گواهی ضد انفجار، متریال بدنه، اکسسوری ها و شرایط پروژه بستگی دارد و پس از بررسی مشخصات فنی اعلام می شود.

8.آیا این محصول دارای گارانتی است؟

بله، این لول ترانسمیتر دارای گارانتی اصالت و سلامت فنی می باشد و شرایط گارانتی بسته به برند و شرایط تامین مشخص می شود.

9.مدت زمان تحویل چقدر است؟

زمان تحویل به موجودی انبار و نوع سفارش بستگی دارد. مدل های استاندارد معمولاً سریع تر تامین می شوند و نسخه های سفارشی زمان بیشتری نیاز دارند.

10.آیا تست کیفیت قبل از تحویل انجام می شود؟

بله، در صورت درخواست امکان انجام تست عملکرد و کنترل کیفیت قبل از تحویل وجود دارد تا از تطابق محصول با مشخصات فنی اطمینان حاصل شود.

11.آیا امکان کالیبراسیون وجود دارد؟

بله، در صورت نیاز امکان ارائه گواهی کالیبراسیون معتبر قبل از تحویل وجود دارد.

12.آیا امکان خرید عمده برای پروژه ها وجود دارد؟

بله، برای پروژه های صنعتی امکان تامین تعداد بالا، ارائه قیمت پروژه ای و هماهنگی برای تحویل مرحله ای وجود دارد.
