اگر به دنبال یک سوئیچ دما با دقت بالا، ایمنی بالا و نصب آسان هستید، سوئیچ دما One Series UE همان انتخاب هوشمند برای صنایع نفت، گاز، پتروشیمی، نیروگاه و خطوط تولید پیشرفته است.
با طراحی مقاوم، گواهیهای ایمنی معتبر و انعطافپذیری بالا، خطرات دمایی را تا حد زیادی کاهش میدهد و هزینههای جانبی را حذف میکند.
چرا انتخاب سوئیچ دما One Series اهمیت دارد؟
شما که باید دما، ایمنی، بهرهوری و هزینه را همزمان مدیریت کنید باید به این موضوع توجه کنید:
- کنترل دقیق دما = کاهش ریسک خرابی و توقف خط تولید
- انتخاب صحیح سوئیچ = کاهش تجهیزات جانبی و هزینه نصب
- داشتن گواهی ایمنی = اعتماد در فرآیندهای حساس

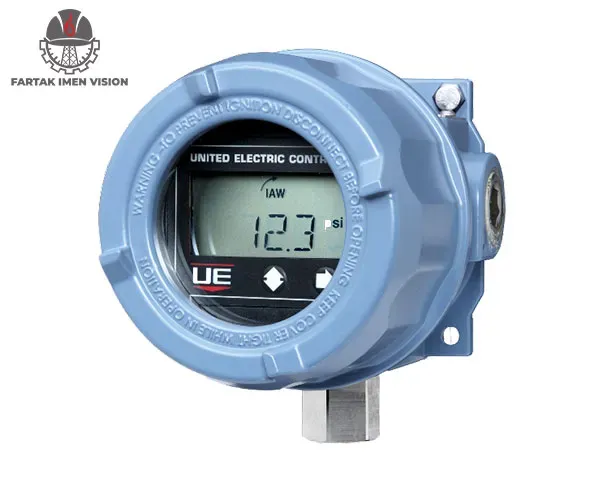

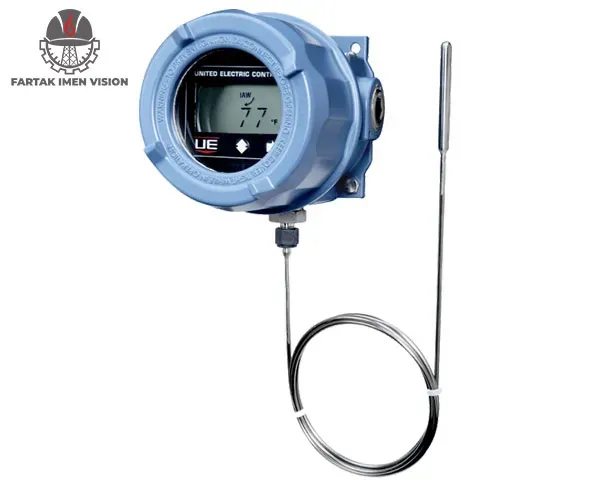

طراحی و ساختار سوئیچ دما One Series UE
متریال بدنه
- بدنه از فولاد ضدزنگ 316L طراحی شده تا در محیطهای خورنده یا صنعتی سخت دوام بیاورد.
- پوشش مقاوم برای شرایط محیطی سخت (IP66 / NEMA 4X) و حتی مدلهای با گواهی انفجار Ex-proof.
نمایشگر و رابط کاربری
- نمایشگر LCD دیجیتال با نور پسزمینه برای دید در شرایط کمنور
- قابلیت نمایش دما به °C یا °F
- منوی کاربرپسند برای تنظیم دقیق نقاط سوئیچ
سنسورها
- RTD Pt100 برای دماهای پایین و متوسط با دقت حدود ±0.1 °C
- ترموکوپل نوع K یا J برای دماهای بسیار بالا (تا حدود 700 °C)
خروجیها
- رله الکترومکانیکی برای کنترل ساده
- خروجی حالت جامد (Solid-State) برای عمر بیشتر و سرعت بالاتر
- سیگنال آنالوگ 4-20 mA برای مانیتورینگ لحظهای
جدول مشخصات فنی
| پارامتر | مشخصات |
| نوع حسگر | RTD (Pt100) یا ترموکوپل J, K, T |
| محدوده اندازهگیری دما | از °C -200 تا °C +700 (بسته به مدل) |
| دقت اندازهگیری | ±0.5°C برای RTD و ±1°C برای ترموکوپل |
| زمان پاسخ | کمتر از ۱ ثانیه |
| نوع خروجی | رله SPDT، آنالوگ 4-20mA، دیجیتال HART/Modbus |
| تغذیه الکتریکی | 24VDC (±20%) |
| نمایشگر محلی | LCD دیجیتال با منوی تنظیمات |
| قابلیت ایمنی | SIL2 / SIL3 مطابق IEC 61508 |
| تاییدیهها و استانداردها | ATEX، IECEx، CSA، CE، UL |
| مقاومت مکانیکی | ضد ارتعاش و ضربه، طراحی صنعتی مقاوم |
| درجه حفاظت (Enclosure) | IP66 / IP67 یا NEMA 4X بسته به مدل |
| اتصال فرآیندی | NPT ½” یا فلنجی مطابق ANSI/DIN |
| دمای کاری بدنه | °C -40 تا °C +85 |
| جنس بدنه | آلومینیوم ضدخوردگی یا استنلساستیل 316 |
| قابلیت عیبیابی داخلی | Self-Diagnostics با هشدار خطا |
| روش نصب | دیواری (Wall Mount) یا روی لاین (Inline) |
مزایای کلیدی استفاده از One Series
- ایمنی بالا: با گواهیهای SIL2/SIL3، مناسب برای فرآیندهای حیاتی.
- صرفهجویی اقتصادی: ترکیب چند تجهیز در یک دستگاه یعنی هزینه نصب و نگهداری کمتر.
- دقت و انعطاف: تنظیم آسان نقاط سوئیچ با دقت تا ۰.۱ درجه سانتیگراد، خروجیهای مختلف، نمایشگر کارآمد.
- دوام بالا: مناسب برای شرایط صنعتی سخت — ارتعاش، خوردگی، فشار بالا و شوک حرارتی.
- کاربری آسان: نصب سریع، منوی کاربرپسند، بدون نیاز به تجهیزات پیچیده کالیبراسیون.
- تجهیز چندمنظوره در یک دستگاه: ترکیب سوییچ، ترانسمیتر و ماژول ایمنی در یک محصول.
- سیستم تشخیص خطای هوشمند: شناسایی خطای سنسور یا مدار قبل از وقوع حادثه.
- انعطاف در خروجیها: پشتیبانی از رله برای کنترل مستقیم و سیگنال آنالوگ/دیجیتال برای اتصال به DCS یا PLC.
کاربردهای صنعتی
برای پروژههای بزرگ، این کاربردها اهمیت زیادی دارند:
- صنایع نفت و گاز: کنترل دما در خطوط لوله، کمپرسورها، مشعلها.
- پتروشیمی: پایش دما در برجهای تقطیر و راکتورها.
- نیروگاهها: حفاظت از بویلر، ژنراتور، توربین.
- صنایع غذایی: کنترل دمای فرآیند پخت، انجماد، ذخیرهسازی.
- داروسازی و بهداشتی: مطابقت با استانداردهای GMP و حفظ کیفیت.
- صنایع شیمیایی: محافظت در برابر واکنشهای گرمازا و شرایط سخت.
اصول عملکرد فنی
عملکرد سوییچهای One Series بر پایه مراحل زیر است:
- اندازهگیری: سنسور دما را بهصورت لحظهای ثبت میکند.
- پردازش: میکروپروسسور داخلی مقدار خواندهشده را با نقطه تنظیمشده مقایسه میکند.
- واکنش: در صورت عبور از حد، خروجی فعال میشود (رله یا سیگنال).
- گزارشدهی: نمایشگر وضعیت را نشان میدهد و در مدلهای پیشرفته، سیگنال 4 تا 20 میلیآمپر به اتاق کنترل ارسال میشود.
روش نصب و نگهداری سوییچ دما UE One Series
نصب
- محل نصب: نزدیکترین نقطه به فرآیند بحرانی برای دقیقترین اندازهگیری.
- اتصال فرآیندی: معمولاً NPT یا فلنجی با آببندی مناسب (مانند Teflon/PTFE).
- در محیطهای انفجاری: استفاده از گلند ضدانفجار یا باکس Junction مناسب.
- سیمکشی: طبق استاندارد IEC/NEC برای جلوگیری از نویز الکترومغناطیسی.
نگهداری
- کالیبراسیون دورهای هر ۱۲ ماه.
- تست آلارم و قطع اضطراری با شبیهسازی شرایط دمایی.
- بررسی سلامت سنسور و اتصالات، مخصوصاً در محیطهای خورنده یا پرفشار.
- استفاده از Protective Well (ترموول) برای افزایش عمر حسگر در محیطهای سخت.
مدلهای مختلف سوئیچ دما One Series
-
One Series 1X
دیتا شیت:
-
- طراحی ساده با خروجی مکانیکی
- مناسب برای کاربردهای عمومی
- دقت خوب برای دماهای متوسط
-
One Series 2X
- نمایشگر دیجیتال با قابلیت تنظیم دقیق
- مناسب برای صنایع نفت، گاز و پتروشیمی
- امکان تعریف چند نقطه سوئیچ
-

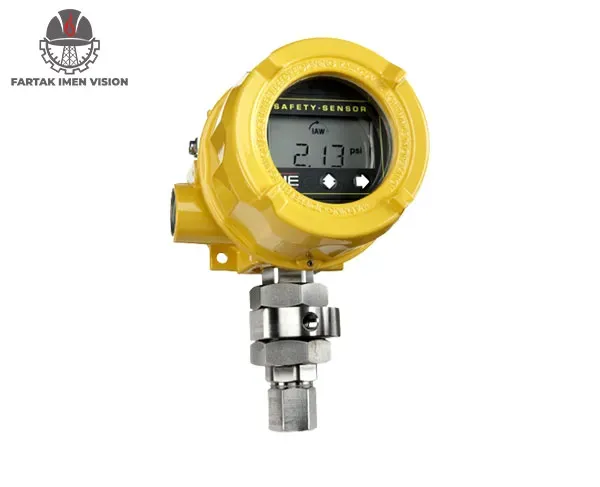

One Series Safety Transmitter (ST)
دیتا شیت:
- ترکیب سوییچ و ترانسمیتر
- گواهی SIL برای فرآیندهای حیاتی
- کاربرد در بویلرها، راکتورها و تجهیزات حساس
-
One Series Digital Switch
- رابط کاربری پیشرفته و امکان اتصال به PLC/DCS
- مناسب برای خطوط تولید مدرن
- قابلیت عیبیابی سریع از طریق نمایشگر
| مدل | نوع خروجی | نمایشگر | محدوده دما | گواهی ایمنی | کاربرد اصلی |
| 1X | رلهای مکانیکی | ندارد | -40 تا 400°C | ندارد | کاربرد عمومی |
| 2X | رله و دیجیتال | دارد | -40 تا 600°C | ندارد | صنایع نفت و گاز |
| ST | 4-20mA + رله | دارد | -50 تا 700°C | SIL2/SIL3 | فرآیندهای حیاتی |
| Digital Switch | دیجیتال/رله | دارد | -40 تا 600°C | بسته به مدل | خطوط تولید مدرن |
قیمت و خرید سوئیچ دما UE مدل One Series
قیمت سوئیچ دما UE بسته به مدل و نوع خروجی متفاوت است. برای دریافت قیمت دقیق و مشاوره رایگان با کارشناسان فنی ما تماس بگیرید:
سوالات متداول
1. سوئیچ دما UE مدل One Series برای چه کاربردهایی مناسب است؟
برای کنترل دقیق دما در صنایع نفت، گاز، پتروشیمی، نیروگاهها، صنایع غذایی و دارویی طراحی شده است.
2. دقت اندازهگیری سوئیچ دما چقدر است؟
برای سنسور RTD ±0.5°C و برای ترموکوپل ±1°C، با امکان تنظیم نقطه سوئیچ تا 0.1°C.
3. آیا این سوئیچ دما دارای گواهینامه ایمنی است؟
بله، برخی مدلها دارای گواهی SIL2/SIL3 مطابق IEC61508 و استانداردهای ATEX، IECEx، CSA، CE و UL هستند.
4. زمان پاسخدهی سوئیچ دما چقدر است؟
کمتر از ۱ ثانیه، برای واکنش سریع در شرایط بحرانی.
5. آیا نیاز به نگهداری خاصی دارد؟
نگهداری آسان است؛ بازبینی دورهای کالیبراسیون و بررسی سلامت سنسورها توصیه میشود.
6. چگونه میتوان خروجیها را به سیستم کنترل متصل کرد؟
این سوئیچ از رله، سیگنال آنالوگ 4-20mA و دیجیتال HART/Modbus پشتیبانی میکند و میتوان آن را به PLC یا DCS متصل کرد.
