سوئیچ دما ابزار دقیق

به دنبال سوئیچ دمایی یا تمپرچر سوئیچ هستید که هم دقت کافی داشته باشد، هم در شرایط عملیاتی دوام بیاورد و هم گارانتی معتبر داشته باشد؟

از طرف دیگر باید با سیستم کنترل سازگار باشد و استانداردهای ضد انفجار را هم پوشش دهد؟

اگر این دغدغه‌ها برای شما آشناست، در جای مناسبی قرار دارید. در این راهنما، قصد داریم از صفر تا صد سوئیچ دما را بررسی کنیم؛ از اصول عملکرد و انواع آن گرفته تا مقایسه برندهای معتبر و نکاتی که در کاتالوگ‌ها درج نمی‌شود.

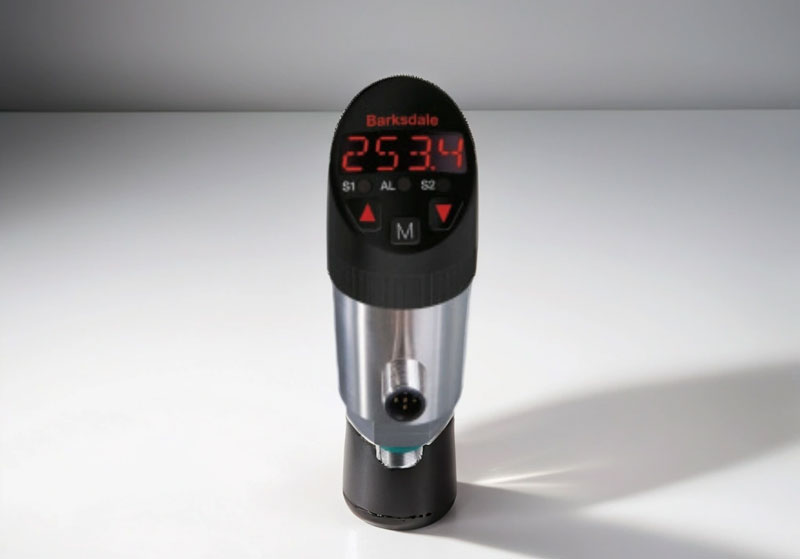

سوئیچ دما (Temperature Switch) یا ترموسوئیچ، نگهبان ایمنی فرآیندهای حرارتی سیستم‌های صنعتی محسوب می‌شود.

این تجهیز یک کنترل‌کننده الکتریکی خودکار است که عملکرد آن به این صورت است که دما را به صورت پیوسته پایش کرده و هنگام رسیدن به حد مشخصی (Setpoint)، فرمان قطع یا وصل (On-Off) صادر می‌کند. به عنوان مثال، اگر دمای یک مخزن از ۸۰ درجه فراتر رود، پمپ را خاموش می‌کند تا از بروز حادثه جلوگیری شود.

چرا به این تجهیز نیاز داریم؟

تصور کنید یک کمپرسور چند میلیاردی در پالایشگاه بدون محافظ دمایی کار کند.

با عبور دما از حد مجاز، قطعات داخلی آسیب می‌بینند و هزینه تعمیرات گزافی به پروژه تحمیل می‌شود.

در اینجاست که سوئیچ دما با یک فرمان به موقع، از بروز خسارات بزرگ پیشگیری می‌کند.

درون سوئیچ دما، یک سنسور حرارتی قرار دارد که تغییرات دما را شناسایی می‌کند. هنگامی که دما به نقطه تنظیم شده (Setpoint) می‌رسد، مکانیزم داخلی فعال شده و مدار الکتریکی را قطع یا وصل می‌کند.

دو فناوری اصلی در ساخت این تجهیزات به کار می‌رود:

۱. فناوری بیمتال (دوفلزی)؛ اقتصادی و مقاوم

این مدل از دو فلز با ضرایب انبساط حرارتی متفاوت تشکیل شده است. با افزایش دما، یک فلز بیشتر از دیگری منبسط شده و باعث خم شدن نوار دو فلزی می‌شود. همین حرکت مکانیکی، سوئیچینگ را انجام می‌دهد.

ویژگی‌های کلیدی:

• مقاوم در برابر لرزش تا ۱۰ گرم (مناسب برای کمپرسورها و ماشین‌آلات سنگین)
• عدم نیاز به منبع تغذیه اضافی
• قیمت اقتصادی

کاربردهای اصلی: ماشین‌سازی، مدارهای گرمایشی، کمپرسورهای هوا. مدل Wika TFS35 نمونه‌ای از این دسته با طراحی ضد لرزش است.

۲. فناوری انبساط مایع؛ دقت در محدوده گسترده

در این مدل، یک بلب (Bulb) کوچک پر از مایع حساس به دما وجود دارد. با افزایش دما، مایع منبسط شده و از طریق لوله بوردون یا دیافراگم، نیروی لازم برای سوئیچینگ تأمین می‌شود.

ویژگی‌های کلیدی:

• دقت بالاتر نسبت به مدل بیمتال
• قابلیت کار در بازه دمایی وسی
• مناسب برای محیط‌های خورنده و سخت

نکته فنی: زمان پاسخگویی این مدل نسبت به بیمتال کمی بیشتر است. در صورت نیاز به عکس‌العمل فوری، این پارامتر را در نظر بگیرید.

بیمتالیک(Bimetallic Switches):

از دو فلز با ضریب انبساط حرارتی متفاوت تشکیل شده اند.

تغییر دما باعث انحنا یا خم شدن این فلزات و در نتیجه فعال شدن سوئیچ می شود.

ترمیستور (Thermistor Switches):

از مواد نیمه رسانا ساخته شده اند.

مقاومت آن ها با تغییر دما تغییر می کند و این تغییر مقاومت می تواند برای فعال یا غیرفعال کردن سوئیچ استفاده شود.

ترموکوپل (Thermocouple Switches):

از دو فلز مختلف که به هم متصل شده اند تشکیل شده اند.

اختلاف دما بین دو نقطه اتصال باعث ایجاد ولتاژ می شود که می تواند برای فعال کردن سوئیچ استفاده شود.

برای انتخاب دقیق در سایت فرتاک ایمن، باید بدانید کدام دسته برای پروژه شما مناسب است:

• سوئیچ‌های اتوماتیک (Auto Reset): پس از کاهش دما و رسیدن به تفاضل دمایی مشخص (معمولاً ۱۵ تا ۳۰ درجه کمتر از نقطه سوئیچینگ)، به صورت خودکار به حالت عادی باز می‌گردند.
• سوئیچ‌های ریست دستی (Manual Reset): در موارد حساس که بروز دمای بحرانی نیاز به بازرسی اپراتور دارد، استفاده می‌شوند.
• مدل‌های خاص و محیطی: شامل سوئیچ‌های ضد آب برای مخازن، مدل‌های نازک برای فضاهای محدود مدارات الکترونیکی و نسخه‌های ضد انفجار (ATEX) برای محیط‌های پرخطر.

در این بخش، برندها را با مشخصات فنی کاربردی برای تأییدیه‌های HSE و ابزار دقیق بررسی می‌کنیم:

Honeywell .1

Honeywell یکی از تولیدکنندگان معتبر سوئیچ های دما است که محصولات مختلفی با درجه حفاظت IP و ویژگی های ضد انفجار ارائه می دهد.

مدل ها و درجه حفاظت:

T775 Series: دارای IP54
L4006 Series: دارای IP54

مدل های ضد انفجار:

ML6984: دارای استاندارد ضد انفجار هستند.
L91 Series: دارای استاندارد ضد انفجار هستند.

جنس داخلی:

بی متال ها و ترمیستورها: معمولا از فلزات مقاوم در برابر خوردگی مانند فولاد ضد زنگ یا آلیاژهای نیکل ساخته می شوند.

Danfoss .2

Danfoss نیز محصولات متنوعی با درجه حفاظت بالا و ویژگی های ضد انفجار ارائه می دهد.

مدل ها و درجه حفاظت:

KP Series: دارای IP54
KPS Series: دارای IP67

مدل های ضد انفجار:

KPS77: دارای استاندارد ضد انفجار هستند.
KP44: دارای استاندارد ضد انفجار هستند.

جنس داخلی:

ترمیستورها و ترموکوپل ها: از مواد مقاوم در برابر حرارت و خوردگی مانند فولاد ضد زنگ ساخته می شوند.

Johnson Controls .3

Controls Johnson نیز تجهیزات متنوعی با درجه حفاظت بالا و ویژگی های ضد انفجار تولید می کند.

مدل ها و درجه حفاظت:

A19 Series: دارای IP30
P100 Series: دارای IP65

مدل های ضد انفجار:

P100AA-1C: دارای استاندارد انفجار هستند.
A19AAT-4: دارای استاندارد انفجار هستند.

جنس داخلی:

ترموکوپل ها و سنسورهای بی متال: از فلزات مقاوم مانند فولاد ضد زنگ یا آلیاژهای مقاوم در برابر خوردگی ساخته می شوند.

Endress+Hauser .4

Hauser+Endressیکی از تولیدکنندگان معتبر تجهیزات اندازه گیری و کنترل صنعتی است.

سوئیچ های دما از این برند به دلیل کیفیت بالا و ویژگی های پیشرفته در صنایع مختلف استفاده می شوند.

مدل ها و درجه حفاظت:

iTHERM TMT84: دارای  IP66/IP68
iTHERM TMS01: دارایIP65

مدل های ضد انفجار:

iTHERM TMT84: دارای استاندارد ضد انفجار EXD وEXI
iTHERM TMS02: دارای استاندارد ضد انفجار EXD و EXI

جنس داخلی:

ترموکوپل ها و RTD ها (Resistance Temperature Detectors): از فلزات مقاوم در برابر خوردگی مانند فولاد ضد زنگ (Steel Stainless) و آلیاژهای نیکل ساخته می شوند.

Emerson .5

Emerson نیز به تولید سوئیچ های دما با ویژگی های حفاظت بالا و ضد انفجار شهرت دارد.

مدل ها و درجه حفاظت:

Rosemount 214C: دارای IP66
Rosemount 114C: دارای IP68

مدل های ضد انفجار:

Rosemount 214C: دارای استاندارد انفجار هستند.
Rosemount 114C: دارای استاندارد انفجار هستند.

جنس داخلی:

ترموکوپل ها و سنسورهای دیگر: از فلزات مقاوم مانند فولاد ضد زنگ یا آلیاژهای نیکل ساخته می شوند.

WIKA .6

WIKA یکی از برندهای معتبر در تولید سوئیچ های دما با ویژگی های حفاظت بالا و ضد انفجار است.

مدل ها و درجه حفاظت:

TFS35: دارای IP65
TFS40: دارای IP67

مدل های ضد انفجار:

TFS35: دارای استاندارد ضد انفجار EXD
TFS40: دارای استاندارد ضد انفجار EXI

جنس داخلی:

ترموکوپل ها و ترمیستورها: از مواد مقاوم در برابر حرارت و خوردگی مانند فولاد ضد زنگ ساخته می شوند.

Ashcroft .7

اشکرافت یکی دیگر از برندهای معتبر در زمینه تولید تجهیزات اندازه‌گیری و کنترلی است. سوئیچ‌های دما از این برند به دلیل دقت بالا و قابلیت اطمینان در صنایع مختلف استفاده می‌شوند.

مدل‌ها و درجه حفاظت:

• B-Series: دارای IP66
• T-Series (شامل مدل‌های GT و LT): دارای استانداردهای NEMA 7/9 و IP66 (مناسب مناطق خطرناک)

مدل‌های ضد انفجار:

• T-Series: دارای استاندارد ضد انفجار EXD و EXI

جنس داخلی:

سنسورهای بی متال و ترموکوپل: از مواد مقاوم در برابر حرارت و خوردگی مانند فولاد ضد زنگ و آلیاژهای نیکل ساخته می شوند.

هنگام بررسی محصولات، به این پارامترهای کلیدی که در برندهای معتبری چون دانفوس (Danfoss) و اندرس هازر (Endress+Hauser)یافت می‌شود، توجه کنید:

• خروجی‌های هوشمند: سوئیچ‌های مدرن مانند مدل TTR31 علاوه بر خروجی PNP، خروجی آنالوگ ۴-۲۰ میلی‌آمپر را برای مانیتورینگ پیوسته فراهم می‌کنند .
•  استانداردهای حفاظتی: بهره‌مندی از استاندارد IP67 برای محیط‌های دریایی و تاییدیه‌هایی نظیر TUV و IEC 60751 .
• محدوده عملکرد: توانایی کارکرد در بازه وسیع ۶۰- تا ۳۰۰+ درجه سانتی‌گراد.

اگر پروژه شما در پتروشیمی، پالایشگاه یا معادن زیرزمینی تعریف شده است، توجه به این بخش ضروری است.



کدام یک را انتخاب کنیم؟ EXI معمولاً برای ابزار دقیق و سیستم‌های کم‌نوسان مناسب است، در حالی که EXD برای تجهیزات پرمصرف‌تر کاربرد دارد.



۱. گستره دمایی (Temperature Range)

ابتدا بازه دمایی سیستم خود را مشخص کنید. سوئیچ انتخابی باید توانایی تحمل دمای حداقلی و حداکثری محیط کاری را داشته باشد. برای خطوط لوله گاز مایع، پوشش دمایی تا ۶۰- درجه ضروری است.

۲. دقت (Accuracy)

در کاربردهای حساس مانند راکتورهای شیمیایی، دقت سوئیچ اهمیت ویژه‌ای دارد. به اعداد درج شده در مشخصات فنی دقت کنید؛ هر چه عدد دقت کمتر باشد، بهتر است.

۳. نوع سنسور

انتخاب سنسور مناسب بر اساس نیاز شما:

• بیمتال: هزینه پایین، کاربرد ساده
• ترمیستور: دقت بالا، محدوده دمایی محدود
• ترموکوپل: بازه وسیع، مناسب کاربردهای صنعتی

۴. مقاومت محیطی

شرایط محیطی شامل رطوبت، گرد و غبار و مواد شیمیایی خورنده را بررسی کنید. بر اساس این شرایط، استاندارد IP یا NEMA مناسب را انتخاب نمایید.



۵. نوع خروجی (Output Type)

• تماس خشک (Dry Contact): ساده و پرکاربرد
• آنالوگ (۴-۲۰ میلی‌آمپر): برای مانیتورینگ پیوسته و سیستم‌های هوشمند
• دیجیتال: برای ارتباط با PLC

۶. قابلیت تنظیم (Adjustability)

برخی سوئیچ‌ها ست‌پوینت ثابت و برخی قابل تنظیم دارند. برای پروژه‌هایی که امکان تغییر شرایط وجود دارد، مدل قابل تنظیم انتخاب کنید.

۷. برند و پشتیبانی

برندهای معتبر معمولاً محصولات با کیفیت‌تر و پشتیبانی بهتری ارائه می‌دهند. سابقه برند در صنعت مورد نظر و نظرات کاربران قبلی را بررسی کنید.

سوئیچ های دما در صنایع و کاربردهای مختلفی به کار می روند. در اینجا به برخی از مهم ترین کاربردهای آن ها اشاره می کنیم:



• صنایع نفت و گاز
• HVAC گرمایش تهویه و تهویه مطبوع
• خودروسازی
• صنایع غذایی و دارویی
• صنایع شیمیایی و پتروشیمی
• صنایع برق و الکترونیک
• سیستم های گرمایشی و بویلرها
• صنایع هوافضا
• صنایع معدنی و کشاورزی

کاربرد ویژه در صنایع نفت و گاز

در این صنایع به دلیل شرایط محیطی سخت و تجهیزات پیچیده، کنترل دقیق دما ضروری است:

حفاظت از تجهیزات

1. کمپرسورها و پمپ ها
2. موتورها

ایمنی و پیشگیری از حوادث

1. مخازن ذخیره سازی
2. خطوط لوله

کنترل فرایند

1. تصفیه نفت
2. تولید گاز

کاهش هزینه ها و افزایش بهره وری

1. افزایش عمر تجهیزات
2. بهینه سازی انرژی

حتی باکیفیت‌ترین تجهیزات هم ممکن است دچار مشکل شوند. اگر سیستم شما رفتار غیرعادی نشان می‌دهد، این نشانه‌ها را بررسی کنید:

برای اینکه خریدی مطمئن و بدون دردسر داشته باشید، پیش از ثبت سفارش، این چک‌لیست را تکمیل کنید:

• محدوده دمایی مورد نیاز: حداقل …… °C و حداکثر …… °C
• نوع سنسور متناسب با کاربرد:
  • بیمتال (مقاوم و اقتصادی برای ماشین‌آلات)
  • انبساط مایع (دقت بالاتر برای بازه وسیع)
  • ترموکوپل (ویژه دماهای بسیار بالا)
• نوع خروجی:
  • تماس خشک (SPDT) [ ] آنالوگ (۴-۲۰ mA) [ ] دیجیتال (PNP/NPN)
• شرایط محیطی:
  • استاندارد ضد انفجار: EXD [ ] EXI [ ] نیاز نیست
  • درجه حفاظت: IP65 [ ] IP66 [ ] IP67 [ ] IP68
  • مقاومت در برابر لرزش: بله [ ] خیر [ ]
• برند و پشتیبانی: (برندهای منتخب: دانفوس، ویکا، هانیول، امرسون)
• گارانتی و اصالت کالا: (حداقل ۱۸ ماه گارانتی معتبر)

با تکمیل این موارد، می‌توانید با اطمینان خاطر نسبت به استعلام قیمت اقدام کنید.

برای دریافت مشاوره تخصصی و استعلام قیمت سوئیچ‌های دما با ضمانت اصالت کالا، می‌توانید با کارشناسان فرتاک ایمن تماس حاصل فرمایید.



1. سوئیچ دما با ترموستات چه تفاوتی دارد؟

ترموستات معمولاً برای کاربردهای خانگی و تجاری سبک طراحی می‌شود، در حالی که سوئیچ دما صنعتی برای شرایط سخت‌تر، دقت بالاتر و عمر طولانی‌تر ساخته شده است.

2. آیا می‌توان از سوئیچ دما در محیط‌های انفجاری استفاده کرد؟

بله، به شرطی که مدل انتخابی دارای استاندارد ضد انفجار (EXD یا EXI) باشد. این تأییدیه باید در مشخصات فنی محصول درج شده باشد.

3. چگونه ست‌پوینت مناسب را تنظیم کنیم؟

ست‌پوینت باید بر اساس دمای کاری مجاز تجهیز تحت حفاظت تعیین شود. معمولاً ۱۰ تا ۲۰ درصد کمتر از حداکثر دمای مجاز تجهیز در نظر گرفته می‌شود.

4. گارانتی سوئیچ دما چقدر باید باشد؟

برندهای معتبر معمولاً ۱۲ تا ۲۴ ماه گارانتی ارائه می‌دهند. برای پروژه‌های حساس، گارانتی طولانی‌تر و خدمات پس از فروش را حتماً استعلام کنید.

5. آیا سوئیچ دما نیاز به کالیبراسیون دارد؟

بله، توصیه می‌شود سوئیچ‌های دما به صورت دوره‌ای (معمولاً سالانه) کالیبره شوند تا از دقت عملکرد آنها اطمینان حاصل شود.

6. تفاوت سوئیچ دما با ترانسمیتر دما چیست؟

سوئیچ دما صرفاً فرمان قطع و وصل صادر می‌کند، در حالی که ترانسمیتر دما مقدار دما را به صورت پیوسته به سیستم کنترل ارسال می‌کند.

7. مدت زمان تحویل سوئیچ دما چقدر است؟

بسته به موجودی انبار و شرایط پروژه، سوئیچ دما در سریع‌ترین زمان ممکن به مشتری تحویل داده می‌شود.

8. آیا سوئیچ دما دارای گارانتی است؟

بله، سوئیچ دما ارائه شده توسط فرتاک ایمن ویژن با گارانتی رسمی و معتبر عرضه می‌شود.

9. آیا قبل از ارسال، تست کیفیت روی دستگاه انجام می‌شود؟

بله، قبل از ارسال از نظر عملکرد و کیفیت توسط کارشناسان فنی بررسی و تست می‌شوند.
