روش های اندازه گیری فشار در صنعت

فشار چیست؟

فشار به عنوان نیرویی در واحد سطح تعریف می‌شود که سیال به محیط اطراف خود وارد می‌کند.

واحد SI فشار پاسکال (Pa) است که معادل نیوتن بر متر مربع (N/m²) می‌باشد.

واحدهای رایج دیگر فشار شامل پوند بر اینچ مربع (psi)، اتمسفر (atm)، بار، میلی‌متر جیوه (mmHg) و تور (Torr) هستند.

فشار می‌تواند در رنج‌های مختلف اندازه‌گیری شود، از فشارهای بسیار پایین در واکنش‌های شیمیایی تا فشارهای بسیار بالا در صنایع نفت و گاز.

تبدیل این رنج‌ها به یکدیگر به‌وسیله ترانسمیترها و ترانسدیوسرها انجام می‌شود.

کاربرد فشار

فشار در صنایع نفت، گاز و پتروشیمی، نقش بسیار مهمی ایفا می‌کند.

در ادامه به برخی از کاربردهای آن اشاره می‌کنیم:

  • استخراج و فرآوری نفت و گاز:  فشار برای به جریان انداختن سیالات درون چاه‌های نفت و گاز، جداسازی اجزای مختلف آنها و انتقال آنها به خطوط لوله استفاده می‌شود.
  • پالایش:  در فرآیند پالایش، از فشار برای جداسازی ناخالصی‌ها از نفت خام، تغییر شکل مولکول‌های هیدروکربنی و تولید محصولات مختلف مانند بنزین، گازوئیل، سوخت هواپیما و مواد اولیه پتروشیمی استفاده می‌شود.
  • انتقال:  خطوط لوله برای انتقال نفت، گاز و محصولات پتروشیمی از یک مکان به مکان دیگر به فشار بالا نیاز دارند.
  • ایمنی:  در تجهیزات و سیستم‌های مختلف صنعت نفت، گاز و پتروشیمی از فشار برای حفظ ایمنی و جلوگیری از نشت، انفجار و آتش‌سوزی استفاده می‌شود.

برخی دیگر از کاربرد­های فشار را می­توان در کنترل فرآیند­ها نام برد، به عنوان مثال کنترل فشار در واحدهای مختلف مانند برج‌های تقطیر، راکتورها و مبدل‌های حرارتی برای اطمینان از عملکرد بهینه و ایمن.

همچنین، اندازه‌گیری دقیق و مانیتورینگ فشار در عملیات حفاری و تولید نفت و گاز حائز اهمیت است.

روش اندازه گیری فشار

روش‌های مختلفی برای اندازه‌گیری فشار وجود دارند که هر کدام مزایا و معایب خاص خود را دارند.

به طور کلی، روش‌های اندازه‌گیری فشار را می‌توان به دو دسته کلی تقسیم کرد:

  • روش‌های مکانیکی: در این روش‌ها از تغییر شکل یک عنصر مکانیکی مانند فنر، دیافراگم یا لوله بوردن در اثر فشار برای اندازه‌گیری آن استفاده می‌شود.
  • روش‌های الکتریکی: در این روش‌ها از سیگنال‌های الکتریکی برای اندازه‌گیری فشار استفاده می‌شود.

تجهیزات مرتبط با اندازه‌گیری فشار

تجهیزات مختلفی برای اندازه‌گیری فشار وجود دارند که هر کدام کاربرد خاص خود را دارند.

برخی از رایج‌ترین این تجهیزات به صورت خلاصه عبارتند از:

گیج فشار (Pressure gauge):

گیج فشار برای نمایش مستقیم مقدار فشار بر روی یک صفحه مدرج استفاده می‌شود.

گیج فشار سنج دیافراگمی
گیج فشار سنج دیافراگمی

ترانسمیتر فشار (Pressure transmitter):

ترانسمیتر فشار، سیگنال الکتریکی متناسب با فشار اندازه‌گیری شده را تولید می‌کند که می‌تواند به سیستم‌های کنترلی ارسال شود.

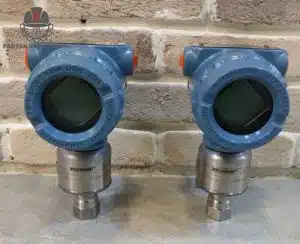

ترانسمیتر فشار روزمونت 3051S
ترانسمیتر فشار روزمونت 3051S

سوئیچ فشار (Pressure switch):

سوئیچ فشار در زمانی که فشار به یک حد معین می‌رسد، یک سیگنال الکتریکی را برای فعال کردن یک آلارم یا یک عملگر (مانند قطع یا وصل کردن یک مدار) را فعال می‌کنند.

سوئیچ فشار UE سری 120
سوئیچ فشار UE سری 120

گیج اختلاف فشار (Differential pressure gauge):

گیج اختلاف فشار، برای اندازه‌گیری اختلاف فشار بین دو نقطه استفاده می‌شود.

ترانسمیتر اختلاف فشار (Differential pressure transmitter):

ترانسمیتر اختلاف فشار سیگنال الکتریکی متناسب با اختلاف فشار اندازه‌گیری شده را تولید می‌کند که می‌تواند به سیستم‌های کنترلی ارسال شود.

ترانسمیتر اختلاف فشار رزمونت 3051S
ترانسمیتر اختلاف فشار رزمونت 3051S

سوئیچ اختلاف فشار (Differential pressure switch):

سوئیچ اختلاف فشار در زمانی که اختلاف فشار به یک حد معین می‌رسد، یک سیگنال الکتریکی را برای فعال کردن یک آلارم یا عملگر دیگر ارسال می‌کند.



برندهای مطرح و مدل‌های تجهیزات اندازه‌گیری فشار

برندهای مختلفی در زمینه تولید تجهیزات اندازه‌گیری فشار فعالیت می‌کنند. برخی از برندهای مطرح و مدل‌های محبوب آنها عبارتند از:

Rosemount -1

  • مدل 3051: گیج فشار با طراحی مقاوم برای اندازه‌گیری فشار سیالات مختلف در محیط‌های خشن، مانند صنایع نفت و گاز، بدنه از جنس استنلس استیل ( ضد زنگ) و انواع اتصالات مختلف است.

Rosemount 3051 pressure gauge

  • مدلT3051: ترانسمیتر فشار با دقت بالا برای اندازه‌گیری فشار سیالات مختلف، دارای خروجی‌های مختلف مانند 4-20 میلی‌آمپر و HART این مدل دارای دقت 0.15٪  از مقیاس کامل، بدنه از جنس استنلس استیل و قابلیت‌های مختلف ارتباطی است.

Rosemount 3051T pressure transmitter

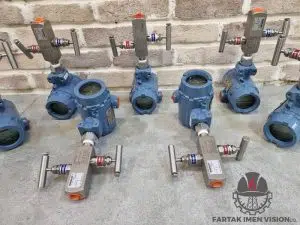

ترانسمیتر فشار رزمونت مدل 3051T
ترانسمیتر فشار رزمونت مدل 3051T
  • مدل 2088: سوئیچ اختلاف فشار با دقت بالا برای کاربردهای مختلف، مانند کنترل سطح، جریان و شیرها. این مدل دارای دقت 0.065٪  از مقیاس کامل، بدنه از جنس استنلس استیل. دارای خروجی‌های مختلف مانند 4-20 میلی‌آمپر و پروتکل HART است.

Rosemount 2088 differential pressure switch

ABB -2

  • مدلDT266: گیج فشار دیافراگمی برای اندازه‌گیری فشار سیالات مختلف، مانند آب، روغن و گاز. این مدل دارای دارای دقت 0.04٪  از مقیاس کامل، بدنه از جنس استنلس استیل و انواع اتصالات مختلف است. دارای خروجی‌های مختلف مانند 4-20 میلی‌آمپر و پروتکل HART و PROFIBUS PA 3.01 و FOUNDATION Fieldbus ITK 5.1 است.
  • مدلGS2610: ترانسمیتر فشار با قابلیت اطمینان بالا برای اندازه‌گیری فشار سیالات مختلف، دارای خروجی‌های مختلف مانند 4-20 میلی‌آمپر و Profibus DP است. این مدل دارای دارای دقت 0.1٪  از مقیاس کامل، بدنه از جنس استنلس استیل و قابلیت‌های مختلف ارتباطی است.

Yokogawa -3

  • مدل EJA400A : گیج فشار با نمایشگر دیجیتال برای اندازه‌گیری دقیق فشار سیالات مختلف، دارای قابلیت ثبت و ذخیره داده‌ها. این مدل دارای دقت 0.04٪  از مقیاس کامل، بدنه از جنس آلومینیوم یا استنلس استیل و انواع اتصالات مختلف است. و سرعت پاسخ­دهی آن 9ms است.

 Ashcroft -4

  • مدل Pressure Gauge 0-400 PSI LM 1/4″ NPT 63-1008-A-02L-400:  گیج فشار با طراحی ساده و بادوام برای اندازه‌گیری فشار سیالات مختلف، مانند آب، روغن و هوا. این مدل دارای دقت0.1٪  از مقیاس کامل، بدنه از جنس برنج یا استنلس استیل و انواع اتصالات مختلف است.
  • مدل  6890052 Ashcroft G2100PSI Pressure Transmitter: ترانسمیتر فشار با دقت بالا برای اندازه‌گیری فشار سیالات مختلف، دارای خروجی‌های مختلف مانند 4-20 میلی‌آمپر و HART است. این مدل دارای بدنه از جنس استنلس استیل است.

Endress Hauser -5

  • مدل Deltabar : گیج فشار دیفرانسیل با دقت بالا برای اندازه‌گیری دقیق اختلاف فشار سیالات مختلف، دارای قابلیت ثبت و ذخیره داده‌ها. این مدل دارای دقت0.05٪  از مقیاس کامل، بدنه از جنس استنلس استیل و انواع اتصالات مختلف مانند 4-20 میلی‌آمپر و Profibus DP و HART است
  • مدل Cerabar PMP11: ترانسمیتر فشار با دقت بالا برای اندازه‌گیری فشار سیالات مختلف همچنین نصب آسان را امکتن می ­دهد، دارای خروجی‌های مختلف مانند 4-20 میلی‌آمپر و Profibus DP است. این مدل دارای دقت 0.5٪ از مقیاس کامل، بدنه از جنس استنلس استیل و قابلیت‌های مختلف ارتباطی است.
  • مدل Liquiphant FTL50: سوئیچ فشار برای اندازه‌گیری سطح سیالات، دارای قابلیت تشخیص نقطه صفر و حباب. این مدل دارای پروتکل ­های PROFIBUS PA، 19…253V AC، 10…55V DC-PNP، 19…253V AC or 10…55V DC، 8/16mA, 11…36V DC، NAMUR و PFM است.

Honeywell -6

  • مدل سری­ های JH، JK، JS، LC و Lk

Siemens -7

  • مدل SITrans P DS II

نکاتی در انتخاب مدل مناسب:

  • نوع سیال: با توجه به نوع سیال مورد نظر، باید تجهیزاتی انتخاب شوند که در برابر خوردگی و فرسایش مقاوم باشند.
  • محدوده فشار: محدوده فشار اندازه‌گیری شده باید در محدوده کاری تجهیز باشد.
  • دقت: با توجه به نیاز و کاربرد، باید تجهیزاتی با دقت مناسب انتخاب شوند.
  • شرایط محیطی: تجهیزاتی باید انتخاب شوند که در برابر شرایط محیطی مانند دما، رطوبت و لرزش مقاوم باشند.
  • بودجه: قیمت تجهیز

توجه شود که علاوه بر برند و مدل، باید به گواهی‌نامه‌ها و استانداردهای مورد نیاز نیز توجه کرد.

قیمت تجهیزات اندازه گیری فشار

شرکت فرتاک ایمن ویژن تامین کننده تجهیزات ابزار دقیق است.
برای سفارش محصول با کارشناسان فروش ما با شماره 88800705-88800719 تماس حاصل فرمایید.
