ترانسمیتر اختلاف فشار یوکوگاوا EJA110A

Yokogawa Differential Pressure Transmitter EJA110A

برند: YOKOGAWA

  • از ترانسمیتر اختلاف فشار یوکوگاوا EJA110A به منظور اندازه گیری اختلاف فشار استفاده شده و این ترانسمیتر توانایی اندازه گیری اختلاف فشار، سطح و فلو را دارد و همچنین برای اندازه گیری در سیالات مایع، گاز و یا بخار به کاربرده می شود.
  • ترانسمیتر اختلاف فشار یوکوگاوا EJA110A پس از اندازه گیری اختلاف فشار، متناظر با مقدار اندازه گیری شده، در قسمت خروجی تجهیز، سیگنال 4 تا 20 میلی آمپر را به اتاق کنترل ارسال می کند.
  • این انتقال سیگنال از طریق پروتکل های ارتباطی نظیر HART ، BRAIN ، FOUNDATION Fieldbus و PROFIBUS PA صورت می پذیرد.
  • شرکت فرتاک ایمن ویژن تامین کننده ترانسمیتر های یوکوگاوا مدل EJA110A در رنج های مختلف می باشد.در ادامه با عملکرد و ویژگی های آن و روش های استفاده از آن آشنا می شویم.
  • برای اینکه با این محصول بیشتر آشنا شوید و انتخاب بهتری داشته باشید،حتما بخش توضیحات و توضیحات تکمیلی را مطالعه فرمایید.
  • جهت کسب اطلاعات فنی و تکمیلی می توانید دیتا شیت محصول را دانلود کنید.

Yokogawa Differential Pressure Transmitter EJA110A

برند: YOKOGAWA

  • از ترانسمیتر اختلاف فشار یوکوگاوا EJA110A به منظور اندازه گیری اختلاف فشار استفاده شده و این ترانسمیتر توانایی اندازه گیری اختلاف فشار، سطح و فلو را دارد و همچنین برای اندازه گیری در سیالات مایع، گاز و یا بخار به کاربرده می شود.
  • ترانسمیتر اختلاف فشار یوکوگاوا EJA110A پس از اندازه گیری اختلاف فشار، متناظر با مقدار اندازه گیری شده، در قسمت خروجی تجهیز، سیگنال 4 تا 20 میلی آمپر را به اتاق کنترل ارسال می کند.
  • این انتقال سیگنال از طریق پروتکل های ارتباطی نظیر HART ، BRAIN ، FOUNDATION Fieldbus و PROFIBUS PA صورت می پذیرد.
  • شرکت فرتاک ایمن ویژن تامین کننده ترانسمیتر های یوکوگاوا مدل EJA110A در رنج های مختلف می باشد.در ادامه با عملکرد و ویژگی های آن و روش های استفاده از آن آشنا می شویم.
  • برای اینکه با این محصول بیشتر آشنا شوید و انتخاب بهتری داشته باشید،حتما بخش توضیحات و توضیحات تکمیلی را مطالعه فرمایید.
  • جهت کسب اطلاعات فنی و تکمیلی می توانید دیتا شیت محصول را دانلود کنید.

توضیحات

معرفی ترانسمیتر اختلاف فشار یوکوگاوا EJA110A

یوکوگاوا یکی از شرکت های تولید کننده موفق در زمینه تجهیزات ابزاردقیق به خصوص ترانسمیتر اختلاف فشار یوکوگاوا  Yokogawa Differential Pressure Transmitter EJA110A می باشد.

ترانسمیتر اختلاف فشار EJA110A  یکی از محصولات این شرکت ژاپنی بوده که با اندازه گیری اختلاف فشار بین دو قسمت، از آنجایی که انجام پذیر بودن

بسیاری از واکنش‌ها یا فرایندها به تفاوت فشار بین سیستم‌های ورودی و خروجی بستگی دارند، کاربرد بسیار مهم و تعیین کننده ای دارند.

همچنین بخوانید: ترانسمیتر دمای یوکوگاوا YTA 110

EJA110A چیست؟

ترانسمیتر اختلاف فشار یوکوگاوا EJA110A که ترانسمیتر فشار تفاضلی و یا ترانسمیتر DP نیز نام برده می شوند، برای اندازه گیری اختلاف فشار دو نقطه مورد استفاده قرار می گیرند؛

بدین معنی که هنگامی که از ترانسمیتر اختلاف فشار استفاده می کنیم قصد داریم تا اختلاف فشار دو قسمت و یا حتی دو سیستم مختلف را نسبت به یکدیگر اندازه گیری کنیم

و این مقدار اندازه گیری شده تحت عنوان اختلاف فشار بر روی ترانسمیتر نمایش داده شده

و متناظر با آن مقدار، سیگنال خروجی از ترانسمیتر در بازه ی 4 تا 20 میلی آمپر به اتاق کنترل ارسال می شود.

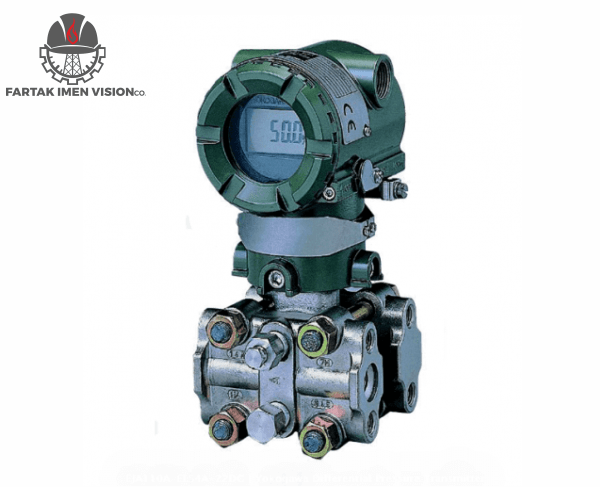

ترانسمیتری که در بالا تصویر واقعی آن را مشاهده میکنید و در این مقاله قصد پرداختن به آن را داریم، EJA110A می باشد.

ترانسمیتر یوکوگاوا EJA110A با دقت ±0.065 % of Span در اندازه گیری اختلاف فشار، بسیار پرکاربرد است.

EJA110A دارای دو قسمت ورودی از دو طرف میباشد که فشار وارد بر هر طرف با استفاده از دیافراگم آن اندازه گیری شده

و این مقدار تبدیل به یک داده ی دیجیتالی شده که علاوه بر نمایشگر ترانسمیتر، این مقدار در هر لحظه به وسیله ی پروتکل HART و یا BRAIN در قالب سیگنال 4 تا 20 میلی آمپر و یا با پروتکل FOUNDATION Fieldbus به اتاق کنترل انتقال می یابد.

ترانسمیتر اختلاف فشار EJA110A، هم از منیفولد و هم از دیافراگم سیل برای برقراری ارتباط با سیال بهره می برد.

پسوند کد ترانسمیتر اختلاف فشار یوکوگاوا



ترانسمیتر اختلاف فشار یوکوگاوا EJA110A

ویژگی های اساسی

  1. دقت (Accuracy) بالا  of Span±0.065%
  2. پشتیبانی از پروتکل های ارتباطی HART ، BRAIN ، FOUNDATION Fieldbus ، PROFIBUS PA.
  3. دارای نمایشگر جهت خواندن اطلاعات به صورت لحظه ای بر روی خود ترانسمیتر
  4.  دارای گواهینامه ضد انفجار ATEX برای استفاده از ترانسمیتر در محیط های خطرناک

همچنین بخوانید: آشنایی با ترانسمیتر فشار یوکوگاوا مدل EJA530A

انواع مدل ها

انواع روش های استفاده از این تجهیز در سایت:

1- نصب با استفاده از منیفولد پنج شیر
2- نصب با استفاده از دیافگرام سیل و کپیلاری تیوب

قیمت ترانسمیتر اختلاف فشار

با عرض پوزش کلیه قیمت ها در حال بروزرسانی می باشد،برای اطلاع از قیمت ترانسمیتر اختلاف فشار با کارشناسان فروش ما با شماره 88800705-88800719 تماس حاصل فرمایید.

5/5 - (1 امتیاز)

توضیحات تکمیلی

brand

Model

EJA110A

Manufacturing Country

Japan

Measurement Span (capsule)

5to 100 mbar / 10 to 1000 mbar / 50 to 5000 mbar / 1.4 to 140 bar

Housing Material

Stainless steek – Aluminum

Electrical Connection

M20 female ، Pg 13.5 female، 1/2 NPT female ، G1/2 female

Display

LCD Display

Communication Protocol

PROFIBUS PA , FOUNDATION Fieldbus , BRAIN , HART

Explosion Protection

ATEX Ex d- ATEX Ex ia

Accuracy

±0.065 % of Span

IP Code

IP67

Ambient Temperature Limits

-40 to 75°C

Output Signa

Diffrential pressure transmitter

Wetted Parts Material

Stainless steel / aluminum

Output Signal

4-20 mA

Degree Of Body Protection

(IP): IP67
